科尔维特C7 Z06跑车外观曲面结构建模

　　做性能车外观曲面建模的时候，最先要锚定的是实车的空气动力学边界，科尔维特C7 Z06作为前置后驱的大排量性能跑车，整个外曲面的每一处折线都不是为了造型装饰存在的。先从车头部分的曲面衔接说起，引擎盖上的隆起筋线并非单纯的肌肉感塑造，其内侧预留的空间刚好覆盖大排量V8发动机的进气歧管与机械增压总成的安装高度，建模时要注意筋线两侧的曲面G2连续，不能出现曲率突变，否则后续做风阻仿真的时候会在筋线末端形成不必要的气流分离，实际装车后高速状态下会增加车头升力，影响前轮抓地力。前保险杠的进气口曲面做了内收的导流角度，外侧的导风槽直接连通前轮拱的刹车散热通道，建模时要预留出刹车导风管的安装间隙，不能让曲面和轮拱内侧的钣金结构出现干涉，前唇的下探深度要符合量产性能车的通过性边界，最低处离地间隙控制在110mm左右，既保证前部下压力的生成，也避免日常通行时剐蹭坡道。

　　车身侧面的曲面处理是整个建模的难点，科尔维特C7 Z06的侧腰线采用了内凹式的折线设计，从翼子板后方一直延伸到车尾尾灯处，这条折线的曲率变化要和车门内的防撞梁安装位匹配，曲面厚度预留1.2mm的钣金冲压余量，同时侧裙的外凸曲面要和车底的扩散器气流通道对齐，行驶中可以梳理车侧乱流，减少进入车底的气流紊流。轮拱的外扩曲面要匹配前285/30 ZR19、后335/25 ZR20的轮胎尺寸，打方向时前轮的最大转角下，轮胎和轮拱内衬的最小间隙要保留25mm，避免颠簸或者大角度转向时轮胎剐蹭轮拱。车门的曲面要和车窗边框的密封胶条安装槽匹配，窗框的曲面弧度要保证玻璃升降时的运行轨迹顺畅，不能出现曲面拐点导致玻璃卡滞。

　　车尾部分的大尺寸尾翼安装位要做曲面加厚处理，尾翼支架的固定点直接和车尾的防撞梁上层结构连接，建模时要预留三个固定螺栓的安装孔位，尾翼的攻角角度设定在5度，这个角度下时速200km/h可以提供大概120kg的下压力，同时不会产生过大的风阻系数。尾灯组的内凹曲面要和周围的车身曲面做顺滑衔接，后保险杠的散热开口直接连通后桥的变速箱油冷与差速器散热通道，曲面的导流角度要让行驶气流直接穿过散热片，带走热量。后扩散器的鳍片曲面要和车底的平整化盖板对齐，每一片鳍片的角度都经过气流梳理，快速抽出车底的气流，形成车底负压区，提升整车高速稳定性。

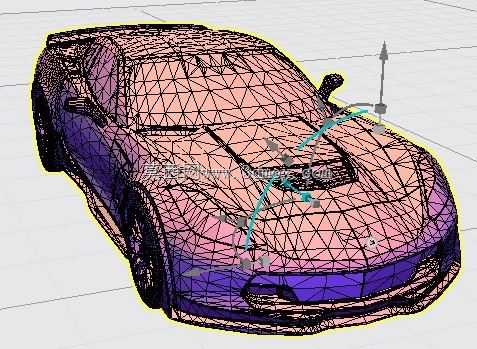

　　整个建模过程采用多边形拓扑搭建基础曲面，再逐面调整曲率匹配实车的光影效果，所有的安装边界都参考实车的维修手册尺寸预留，曲面的分缝线位置和实车的钣金拆分位置完全一致，包括前保险杠和翼子板的拼接缝隙、车门和侧围的缝隙宽度都控制在3.5mm，符合量产车的装配公差要求。建模时还要考虑后续的渲染和工程验证需求，所有曲面都是闭合的实体结构，没有破面和重叠面，既可以直接导入风阻仿真软件做CFD分析，也可以用于外观改装的方案验证，比如更换不同样式的前唇、尾翼时，可以直接在现有曲面基础上修改，不需要重新搭建基础车身结构。对于汽车改装行业的从业者来说，这个模型可以直接用于外观套件的开发参考，曲面精度可以满足3D打印快速成型的要求，打印出的套件试装时不需要大幅度修改匹配度；对于汽车设计专业的学习者来说，这个模型的曲面拓扑逻辑可以参考学习性能车的空气动力学曲面设计思路，理解造型和工程需求如何平衡，不会出现为了好看而牺牲实际功能的曲面设计问题。
