兰博基尼雷文顿超跑外观三角网格数模

　　做汽车外观逆向建模的时候，这类三角网格数模是最常用的基础参考载体，尤其是限量超跑的外覆盖件曲面重构，没有现成的量产件测绘条件时，高精度的网格模型能帮结构工程师省掉大量前期点云对齐的工作量。日常工作里，这类模型主要用在三个场景：一是汽车设计专业的曲面建模教学练习，学生可以通过拆解网格的三角面分布，理解A级曲面从离散点到连续面的构建逻辑，练习G2连续曲面的搭接技巧；二是改装厂做外观套件开发的前期校核，比如做前铲、侧裙、尾翼的改装方案时，可以直接在网格模型上做边界拟合，确认套件和原车曲面的贴合度，避免做出来的件出现安装缝隙不均、曲面错位的问题；三是文创类周边产品的开发，比如做超跑手办、树脂摆件、3D打印定制车模的时候，这个网格模型可以直接作为切片基础，调整壁厚之后就能输出打印路径，不用重新从零开始搭外形。

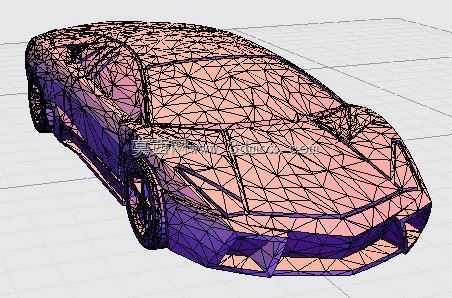

　　从模型本身的设计逻辑来看，这个三角网格的面密度分布是符合工程建模规律的：车头棱线、侧进气口、轮拱这些曲率变化大的区域，三角面的密度明显更高，能精准还原雷文顿特有的战斗机式棱角线条，而车顶、车门中段这些大曲率平缓的区域，三角面尺寸更大，在保证外形精度的前提下控制了整体面数，不会给后续的曲面重构或者3D打印带来过多的运算负担。模型完整还原了雷文顿的楔形车身特征，前保险杠的多层进气结构、侧面的Y型棱线、车尾的宽体轮拱轮廓都在网格上有清晰的体现，没有出现破面、面重叠或者法线翻转的问题，导入常用的三维软件之后可以直接做后续处理。

　　做外饰件开发的时候，首先要注意的是安装边界的匹配问题，这个网格模型还原的是原车外表面的理论尺寸，轮拱位置的外扩量、前唇的离地间隙、侧裙的下沿高度都和实车比例一致，做改装件设计的时候，要在网格面的基础上预留3-5mm的安装胶层厚度，同时要避开原车的雷达探头安装位、拖车钩盖板这些功能区域，不能因为加装外饰件影响原车的功能使用。如果是做1:18或者1:43比例的车模开发，还要在网格基础上调整分件线的位置，把车门、引擎盖、尾翼这些可动部件的分割面做在棱线位置，既保证拼接之后的外观完整性，也方便后续模具的开模脱模，避免出现倒扣结构导致生产的时候出模困难。

　　另外在做曲面重构的时候，不能直接拿三角网格生成实体，要先沿着车身的特征线做曲线搭建，把大面先铺出来，再用网格做偏差比对，把曲面和网格的偏差控制在0.5mm以内，尤其是前大灯的轮廓线、车窗的边框线这些视觉敏感区域，偏差过大会直接导致做出来的模型失真。对于车身侧面的通风口结构，网格模型已经把内部的凹陷深度做了准确还原，做数模的时候要注意通风口的导流角度，不能为了好看把角度做平，不然会失去原车空气动力学设计的特征。还有车轮的位置，网格模型的轮拱和轮胎的间隙是按照实车的悬挂行程预留的，做动态展示模型的时候，可以在这个间隙范围内调整悬挂高度，模拟不同工况下的车身姿态，不会出现轮胎和轮拱干涉的问题。

　　很多刚入行的工程师做超跑外观建模的时候，容易把注意力全放在曲面的光顺度上，忽略了车身比例的准确性，这个网格模型的长宽高比例完全符合实车的参数，轴距和轮距的比例也没有失真，不管是做渲染展示用的外观数模，还是做结构验证用的参考模型，都能保证整体比例不会出现偏差。如果是做风阻仿真的前期简化模型，还可以在这个网格的基础上把外后视镜、门把手这些突出件做简化处理，把网格面做进一步的光顺，减少仿真计算时的网格数量，提升计算效率，同时保留车身的整体气动外形特征，保证仿真结果的参考价值。
