AR15枪械上下机匣结构三维数模

　　这套结构数模完整还原了AR15步枪上下机匣的装配关系与细节特征，在轻武器研发、战术配件适配、射击训练教具开发等场景中具备很高的参考价值。上下机匣作为AR系列步枪的核心承载基体，承担着容纳自动机组件、固定枪管节套、衔接枪托与护木、集成发射机构的核心作用，其结构精度直接影响整枪的装配公差、射击稳定性与部件互换性。

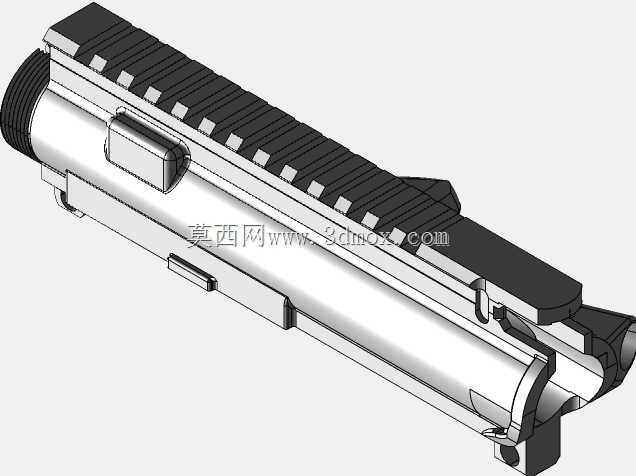

　　从结构设计逻辑来看，上机匣部分集成了皮卡汀尼导轨结构，可直接适配各类光学瞄准镜、机械瞄具、战术附件，导轨的齿距、槽深均遵循通用战术附件安装标准，不需要额外改装即可实现市面主流配件的直接装夹。上机匣内部预留了枪机框往复运动的通腔，腔体内壁的导向筋位做了等宽公差设计，保证自动机往复运动时的同轴度，避免出现卡滞、偏磨的问题。枪管节套的安装位做了止口定位结构，装配时可通过止口快速定位枪管同轴度，减少装配时的调校工作量，同时保证节套与机匣的连接刚性，承受射击时的膛压冲击力。抛壳窗位置的结构细节完整还原，兼顾抛壳路径避让与防尘盖的安装空间，抛壳窗边缘做了倒角处理，避免抛壳过程中弹壳与机匣发生磕碰导致抛壳故障。

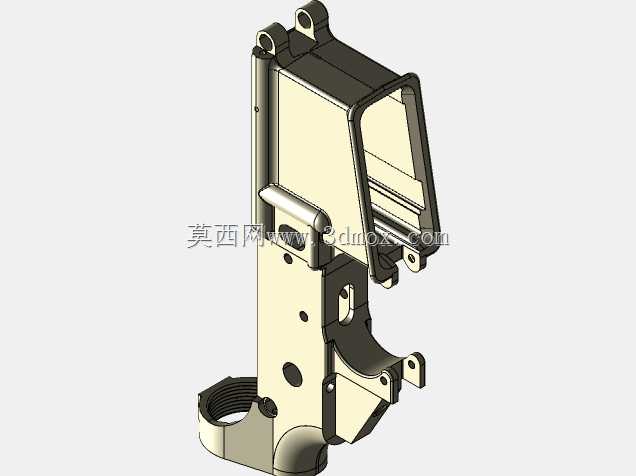

　　下机匣部分作为发射机构、弹匣插座、快慢机、握把的安装载体，其内部的扳机组件安装槽、击锤限位面、快慢机轴孔的位置度均按照实装公差做了还原，可直接用于验证发射机构的运动干涉情况。弹匣插座的卡口尺寸遵循标准AR弹匣通用规格，适配各类标准容量的AR系列弹匣，插口边缘做了导入倒角，方便快速换弹时的弹匣插入定位。快慢机的档位槽位清晰，可实现保险、半自动、全自动档位的转动限位，档位切换的定位手感通过槽位的角度与深度设计实现，不需要额外加装定位钢珠即可实现清晰的档位反馈。握把安装位的螺纹孔位置符合标准AR握把安装尺寸，可直接替换各类 aftermarket 握把配件。

　　上下机匣的连接采用前后拆分式的销钉固定结构，前销钉与后销钉的孔位同轴度做了严格控制，装配时两个销钉可顺畅压入，拆分时只需要拔出销钉即可实现上下机匣的快速分离，方便日常维护与部件更换。机匣的外形轮廓做了轻量化的切削设计，在保证结构强度的前提下尽可能去除多余材料，降低整枪重量，同时握持位置的轮廓做了圆弧过渡，避免尖锐棱角导致的握持不适感。

　　从安装边界来看，这套数模的上下机匣配合面公差控制在合理范围内，装配后上下机匣的贴合面间隙均匀，不会出现左右晃动的情况。尾部的枪托安装位符合标准AR缓冲管安装螺纹规格，可直接适配各类伸缩枪托、固定枪托与缓冲器组件。前部的护木安装位预留了标准的护木固定结构，可适配不同长度的自由浮置式护木与普通护木，不需要对机匣进行二次加工。所有的安装孔位、轴孔、螺纹孔的尺寸均遵循行业通用标准，可直接用于配件的适配验证、结构干涉检查、3D打印样件制作，也可作为轻武器结构教学的具象化教具，帮助从业者快速理解AR系列步枪的核心基体结构与装配逻辑。在结构设计过程中，充分考虑了射击时的受力传递路径，膛压产生的后坐力通过枪管节套传递到上机匣，再通过上下机匣连接销传递到下机匣与枪托缓冲组件，整个受力路径上的壁厚均做了加强处理，避免长期射击后出现机匣变形、开裂的问题。同时，机匣表面的导轨与安装面均做了平面度要求，保证瞄准具安装后的精度归零不会因为安装面不平出现偏差。
