GrabCAD六百万会员纪念奖杯结构设计

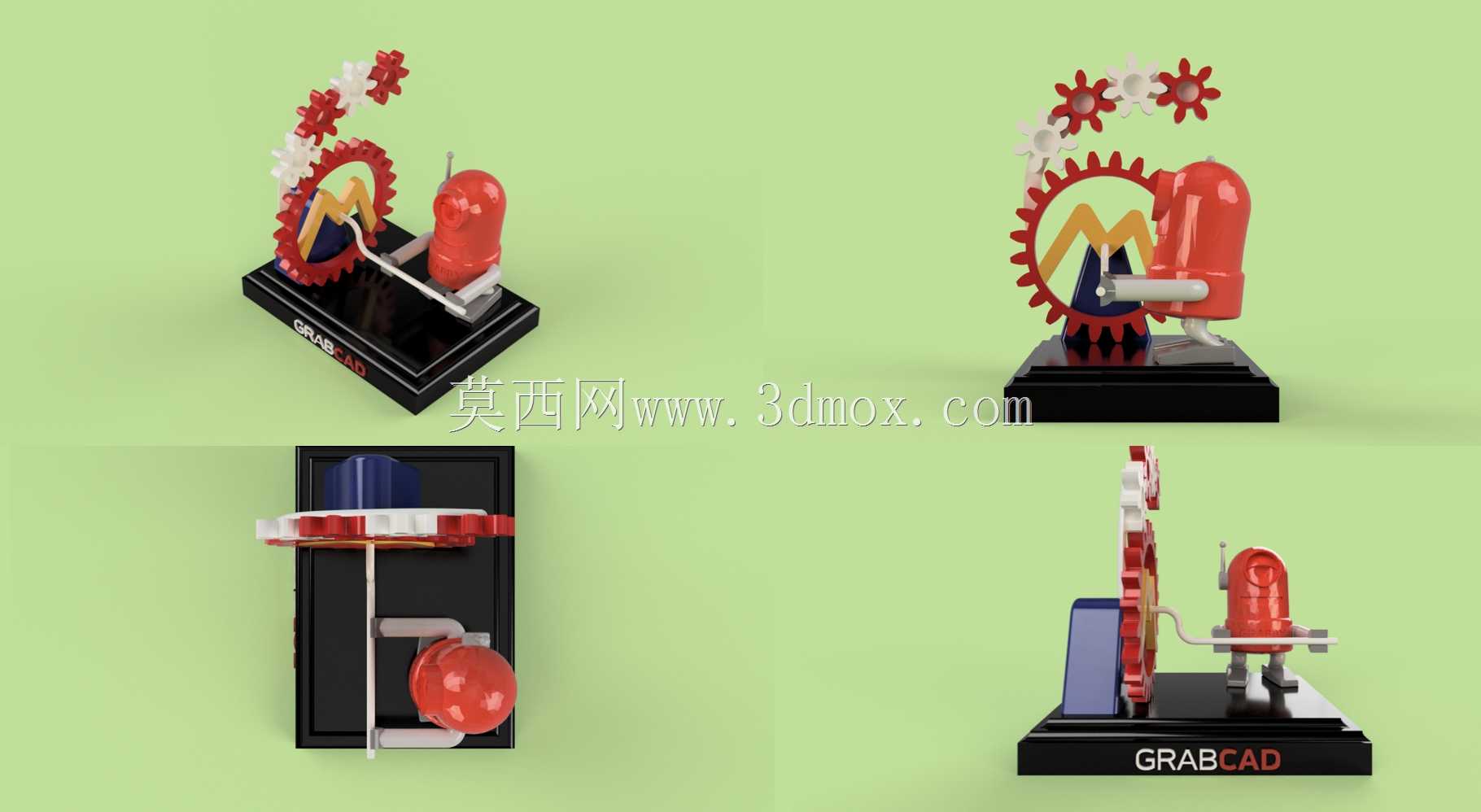

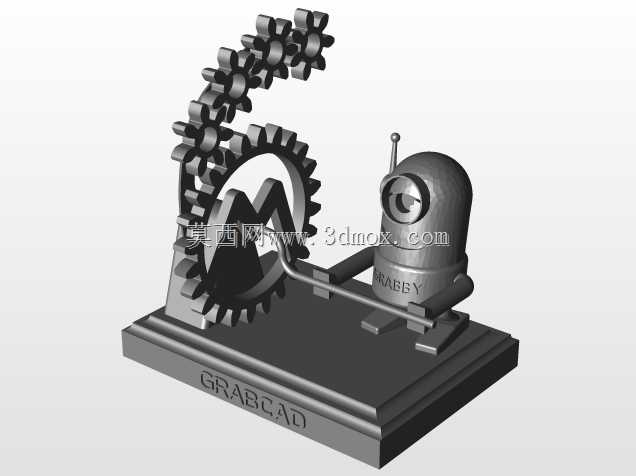

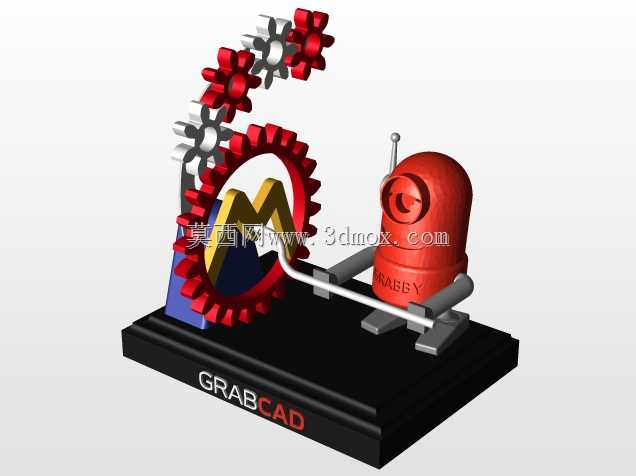

　　这款纪念奖杯的设计核心是将机械传动元素与纪念属性结合，整体采用分体式装配结构，底座为矩形实心结构，作为整个摆件的承重基础，底面做平面度处理，放置在桌面时不会出现翘边、晃动的问题，底座上表面预留三个定位安装位，分别对应齿轮组、卡通造型件、标识嵌件的安装，所有安装位都做了定位止口设计，装配时不需要额外调整对齐，直接卡入后即可通过胶接或者过盈配合完成固定，不需要额外的紧固件，减少外露零件对整体视觉效果的破坏。

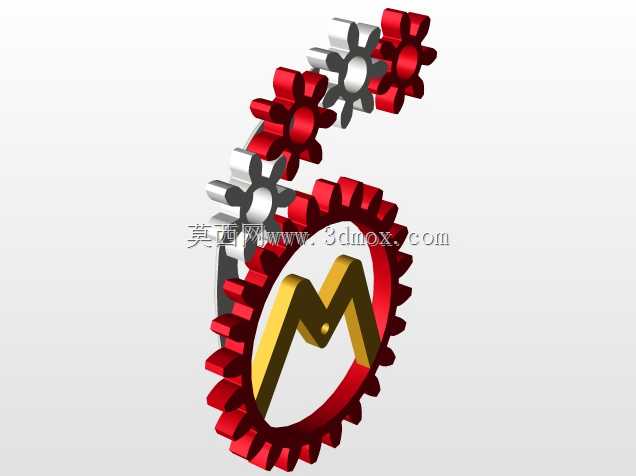

　　齿轮组部分采用三个不同直径的外啮合直齿轮作为视觉主体，齿轮参数统一选用模数1.5、压力角20度的标准齿形，加工时可以直接采用标准滚刀加工，不需要定制特殊刀具，大齿轮垂直安装在底座靠前的位置，两个小齿轮倾斜布置在大齿轮后方，三个齿轮的啮合间隙控制在0.1mm以内，既保证视觉上的啮合真实感，也不会因为间隙过大出现松垮晃动的问题，齿轮表面做色彩分区处理，红色与白色的齿面形成视觉对比，突出机械结构的层次感。

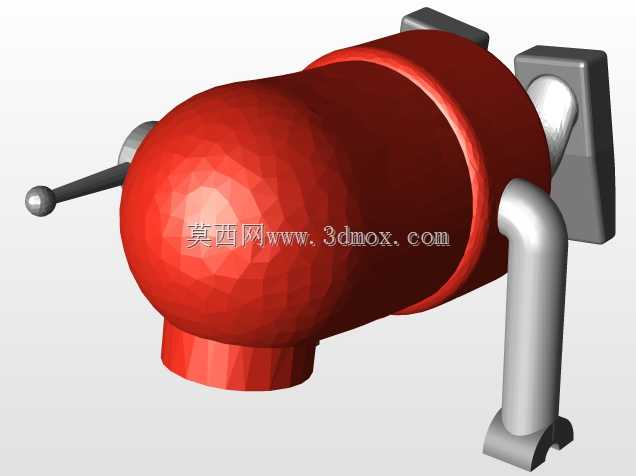

　　侧面的卡通造型件采用简化的机器人形态，手臂部分做水平延伸设计，末端刚好搭在大齿轮的轮缘位置，形成视觉上的互动感，机器人的躯干部分为空心薄壁结构，在保证外形饱满的前提下尽可能降低整体重量，减少底座的承重负荷，脚部做加宽处理，与底座的安装位接触面积足够大，不会出现侧翻的问题，头部的天线采用细圆柱结构，装配时采用过盈压入的方式固定在躯干顶部，不需要额外粘接。

　　底座侧面的标识采用嵌入式设计，标识件提前加工完成后嵌入底座侧面的预留凹槽内，表面与底座侧面齐平，不会出现凸起刮蹭的问题，整体外形尺寸控制在150mm见方以内，高度不超过200mm，属于小型桌面陈设件，不需要太大的放置空间，适合放在办公桌、展示柜中作为纪念陈设。

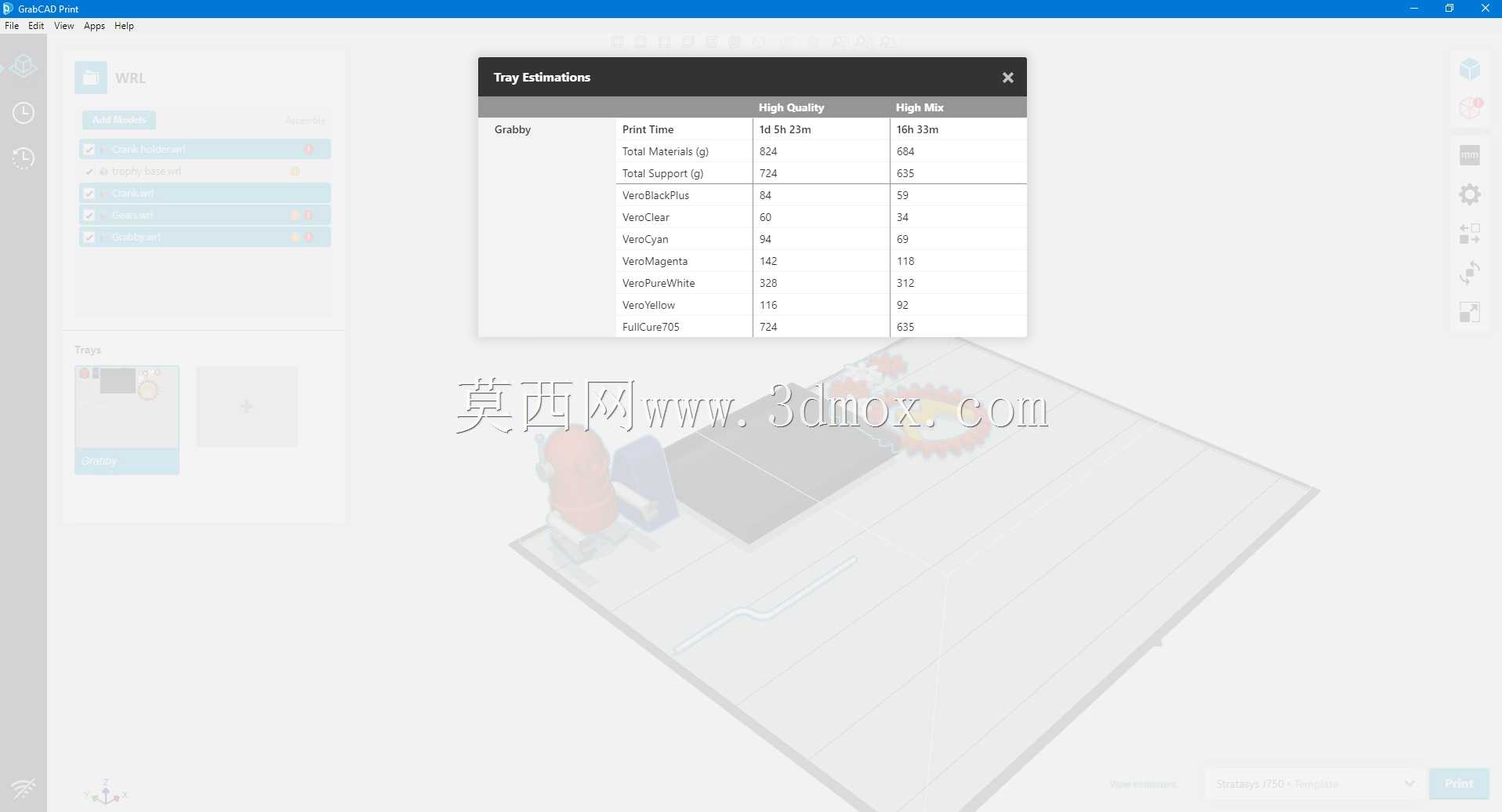

　　从实际应用场景来看，这类带机械元素的纪念摆件，既可以作为社区里程碑事件的纪念礼品发放给核心贡献用户，也可以作为机械设计主题的桌面装饰，适配工业风的办公场景，设计过程中所有曲面都做了圆角过渡处理，没有尖锐棱角，日常拿取摆放时不会划伤手部，所有装配结构都考虑了3D打印的加工可行性，最小壁厚控制在1.2mm以上，打印时不会出现薄壁破损的问题，悬空位置都添加了45度以内的自支撑角度，不需要额外添加过多支撑结构，打印完成后后处理工作量小，后期如果需要做表面涂装，分件设计也方便不同零件单独做上色处理，不会出现不同颜色区域串色的问题。

　　结构设计上没有采用复杂的内部传动结构，所有齿轮都是固定安装的状态，不需要做活动传动，避免了活动结构长期使用后出现的松旷、磨损问题，整体结构的可靠性更高，长期摆放不会出现零件脱落、移位的问题，各个零件的分模面都设置在视觉隐蔽的位置，装配完成后不会看到明显的拼接缝隙，保证整体外观的完整性。
