软弹玩具发射器弹链连接节结构设计

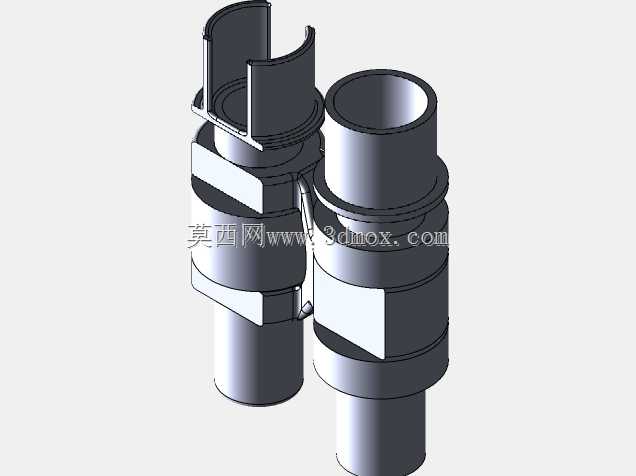

　　该结构件为软弹玩具发射器的供弹链路核心连接单元，主要应用于高射速电动软弹玩具的连续供弹场景，承担单枚软弹的定位承载、相邻弹位的铰接联动、供弹行程内的姿态保持功能，解决大容量供弹过程中软弹错位、供弹卡顿、链路卡滞的常见问题。从实际使用场景来看，这类连接节串联形成的柔性弹链，需要适配发射器供弹仓的弯曲走线弧度，在拨弹轮的拨动下完成步进进给，每一个连接节都需要在直线段、弯曲段保持稳定的弹体夹持力，同时在进入供弹口位置时能够顺畅让位，不干扰推弹杆的直线行进动作。设计过程中首先考虑的是铰接结构的配合间隙，相邻连接节之间通过侧置的凸轴与轴孔实现铰接，凸轴的直径与轴孔的配合公差控制在0.1mm至0.15mm区间，既保证铰接转动的灵活性，

　　避免链路弯折时出现卡涩，又控制配合间隙不会过大导致链路晃动量超标，防止供弹过程中软弹定位偏移。每个连接节的主体为阶梯轴式结构，上部开设对称的开口卡槽，卡槽的内径尺寸匹配常规软弹的弹身外径，卡槽开口处做15度的导向倒角，方便软弹的快速装填，同时在卡槽底部设置环形承托台阶，承托台阶的高度刚好贴合软弹的底部凸缘，避免软弹在链路晃动过程中出现下沉脱落。下部的柱体结构为定位导向段，直径匹配拨弹轮的齿槽宽度，在拨弹轮转动时，齿槽能够精准卡入相邻连接节的柱体间隙，带动整个弹链完成等距步进，步进距离与发射器的供弹行程完全匹配，保证每一次拨弹动作都能将一枚软弹精准输送到推弹轴的正前方。连接节侧方的铰接臂做了等强度的圆弧过渡处理，

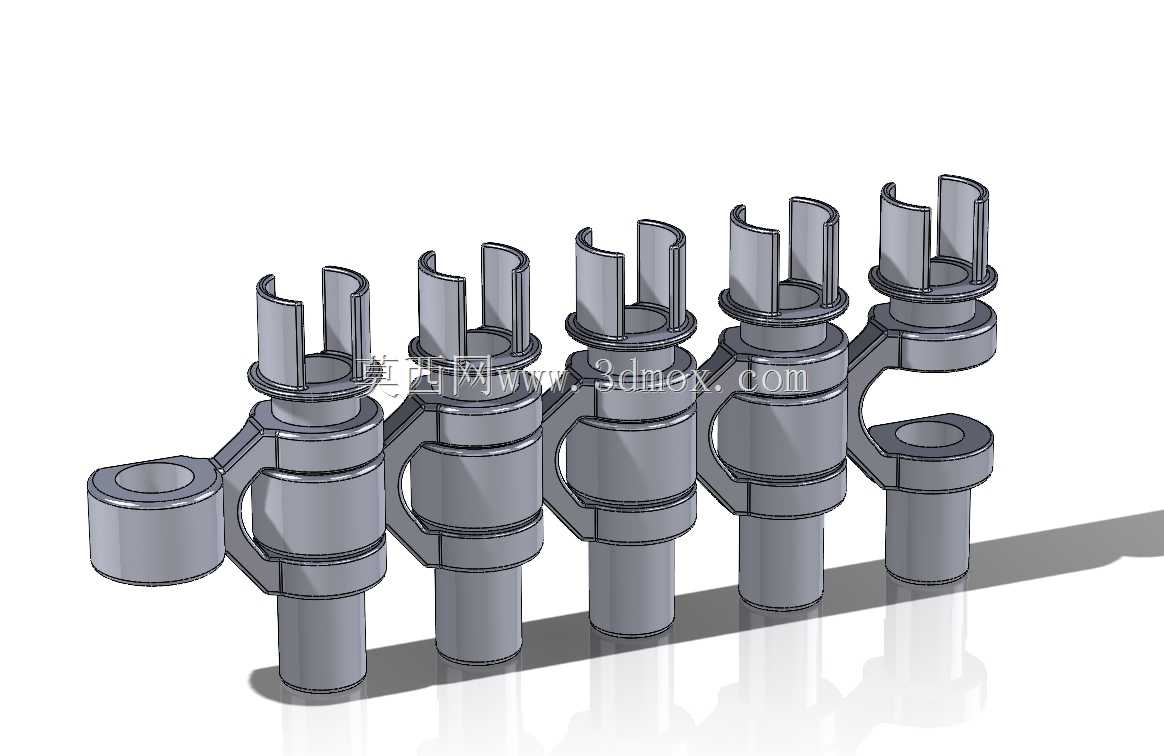

　　避免应力集中导致的臂部断裂，因为在实际使用中，弹链会反复经过供弹仓的最小弯曲半径位置，铰接臂需要承受反复的弯折疲劳载荷，圆弧过渡的结构能够将应力分散到整个臂部截面，不会在转角位置出现应力峰值。整个连接节的外形尺寸经过反复适配，单节的轴向长度控制在适配单枚软弹的夹持需求，串联后每米长度的弹链能够承载对应数量的软弹，同时整个链路的最小弯曲半径控制在50mm以内，能够适配绝大多数大容量弹鼓、弹箱的内部走线路径，不会因为弯曲半径过大导致弹箱体积过度增加。安装边界方面，连接节串联形成的弹链整体宽度不超过发射器供弹口的内部宽度，上部卡槽的最高位置不超过供弹口的上沿高度，下部柱体的最低位置距离弹箱底部预留3mm的间隙，

　　避免弹链行进过程中与弹箱底板产生摩擦阻力。考虑到3D打印的成型工艺特性，整个结构没有设置大角度的悬空面，所有竖直面的拔模斜度控制在1度以内，既保证打印完成后不需要大量的支撑拆除工作，又能保证相邻连接节的配合精度，树脂打印完成后只需要简单去除铰接位置的少量打印溢料，就可以直接串联使用，不需要额外的打磨或者装配调整。在供弹行程中，连接节的柱体部分会与供弹仓内部的导向槽配合，导向槽的宽度比柱体直径大0.2mm，既能够限制连接节的左右晃动，保证软弹的定位精度，又不会产生过大的滑动阻力，让拨弹轮的负载控制在合理区间，不会因为阻力过大导致电机过载。铰接位置的凸轴端部做了圆弧收口处理，装配时只需要将凸轴对准相邻连接节的轴孔轻轻压入即可完成组装，压入后凸轴的收口结构能够防止轴孔脱出，不需要额外的粘接或者紧固件固定，组装效率高，后期如果出现单个连接节损坏，也可以单独更换损坏的节段，不需要废弃整条弹链。卡槽的开口宽度经过多轮调试，开口尺寸略小于软弹的弹身直径，利用树脂材料本身的微量弹性，将软弹卡入卡槽后能够提供足够的夹持力，在剧烈晃动、快速供弹的过程中软弹不会从卡槽中甩出，同时推弹杆向前推弹时，又能够顺畅地将软弹从卡槽中推出，不会因为夹持力过大导致推弹阻力超标。整个结构没有多余的冗余设计，所有的结构特征都服务于供弹过程的稳定性需求，没有为了外观增加不必要的凸起或者凹槽，避免在供弹过程中凸起部分与发射器内部结构产生剐蹭。
