带齿条传动结构的CPU散热安装测试工装

　　这套结构主要面向台式机CPU散热模组的安装定位与功能测试场景，在主板研发阶段的散热兼容性验证、散热模组出厂前的扣具压力测试环节都能用到，区别于常规成品散热器，它本质是一套可灵活调整的测试工装，能适配不同孔距的LGA、PGA规格CPU插槽周边安装位，不用反复更换定制扣具就能完成多规格散热片的装夹测试。

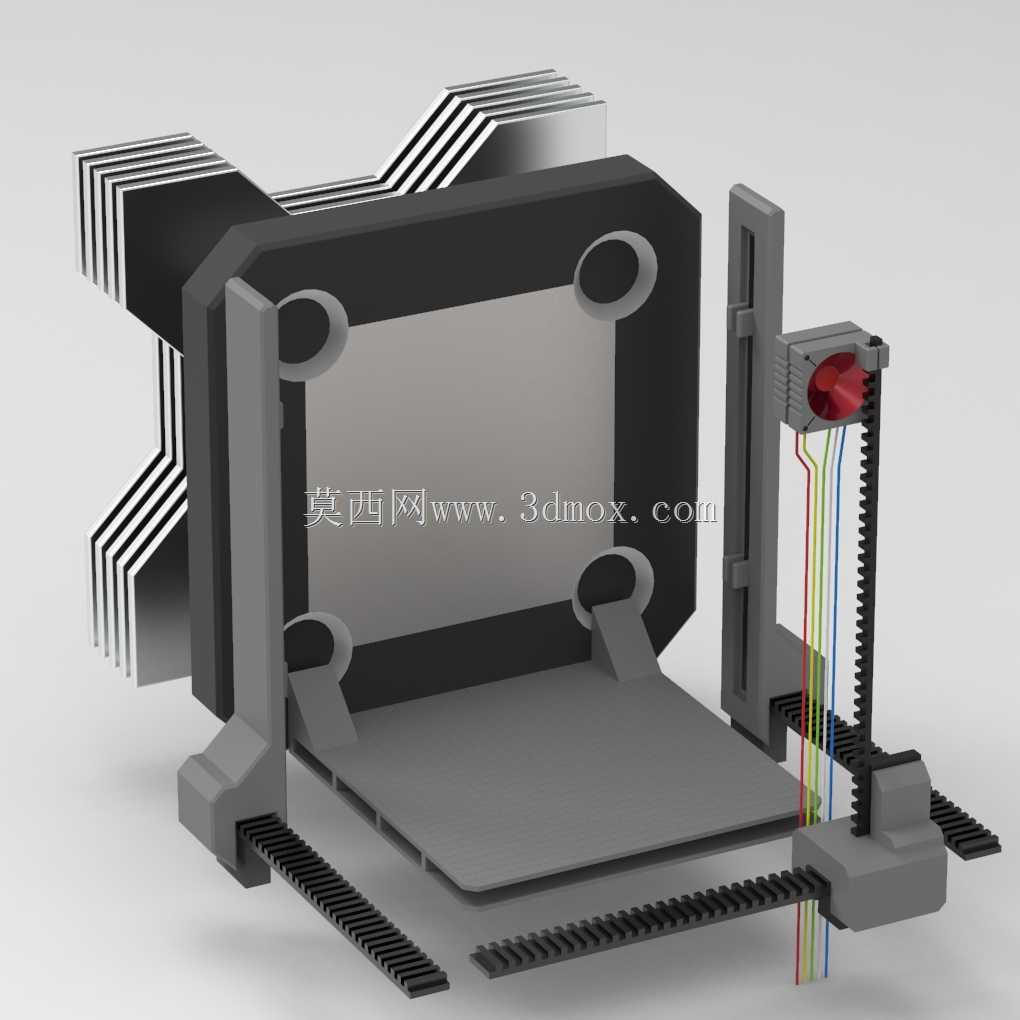

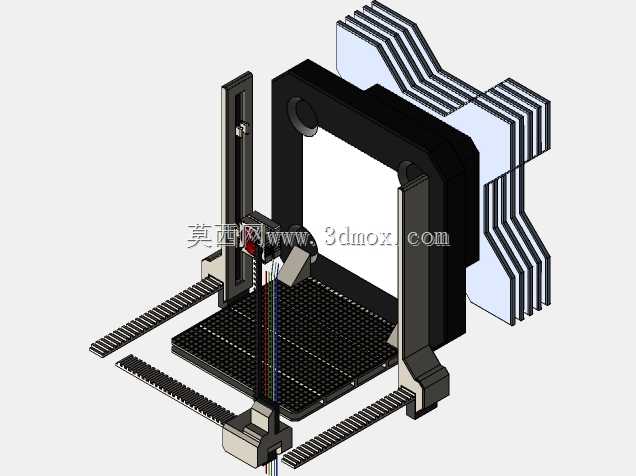

　　从结构组成来看，主体承载框架采用四边围合的开放式设计，中间预留的方形空腔刚好对应主板CPU插座的核心区域，空腔四周的四个椭圆形腰型孔是安装调节位，能兼容从Mini-ITX主板到ATX主板常见的47mm到78mm不等的CPU扣具孔距，框架底部的平板承托面做了0.8mm的下沉台阶，刚好能贴合主板CPU插座周边的PCB平面，避免测试时压伤主板表面的贴片元件。两侧的立式导向柱搭配底部的齿条传动结构，是这套工装的核心调节机构，齿条选用模数0.8的直齿，和导向柱底部的齿轮座配合，转动侧边的调节旋钮就能同步带动两侧的压装支架上下移动，压装行程最大可达65mm，足够覆盖从1U服务器薄型散热器到160mm高度塔式散热器的装夹空间需求。

　　右侧的带彩色引线的模块是模拟风扇供电与转速信号采集的集成接口座，接口座通过燕尾槽结构固定在右侧导向柱上，能沿着导向柱的竖向T型槽调整高度，对应不同高度散热器的风扇出线位置，引线里的红黑两线对应12V直流供电，黄蓝绿三线分别对应转速脉冲信号、PWM调速信号与温度传感信号，测试时不用额外飞线，直接把散热器风扇插头插到这个接口座上就能同步完成供电与信号采集，比常规测试时零散接线的效率高很多。

　　后方堆叠的鳍片结构是模拟不同厚度风冷散热器的配重块，每片鳍片厚度0.4mm，片间距1.2mm，和常规铝挤式散热鳍片的参数一致，通过增减鳍片组的数量就能模拟不同重量、不同风阻的散热模组，测试不同压力下扣具的形变情况，以及主板PCB的弯曲耐受度，鳍片组和主框架之间通过快拆卡扣连接，更换不同规格鳍片组不用拧动螺丝，10秒就能完成替换。

　　设计时特意把传动齿条布置在框架底部的外侧，没有占用中间的CPU核心避让区域，齿条的安装面比承托平板低2mm，不会和主板背面的焊点产生干涉，导向柱和主框架之间采用H7/h6的间隙配合，上下滑动时没有明显旷量，保证压装时两侧支架的平行度误差控制在0.1mm以内，避免压装散热模组时出现单边受力导致的硅脂涂抹不均、核心压伤问题。框架四个角的支撑脚做了15度的斜向加强筋，筋厚3mm，能承受最大15kg的垂直压装力，满足高端塔式散热器大扣具压力的测试需求，不会出现框架形变导致的定位偏移。

　　实际使用时，先把待测试的主板平放在承托平板上，调整框架四周腰型孔的固定螺丝位置，让中间空腔对准CPU插座，再把涂好硅脂的散热模组放在CPU核心表面，转动两侧的齿轮调节旋钮，让压装支架对准散热模组的扣具安装位，缓慢下压到扣具完全卡合的位置，就能模拟实际装机时的扣具压力状态，同时接上右侧的信号接口就能开展风扇转速、调速功能、散热模组接触热阻的相关测试。这套结构没有采用复杂的电动压装结构，全手动的齿条调节方式维护成本低，在研发实验室小批量测试场景下实用性很强，所有结构件都采用通用化设计，易损的齿轮、齿条零件都是标准件，损坏后不用定制加工就能直接替换。
