食品生产带导向支架斜向出料输送装置

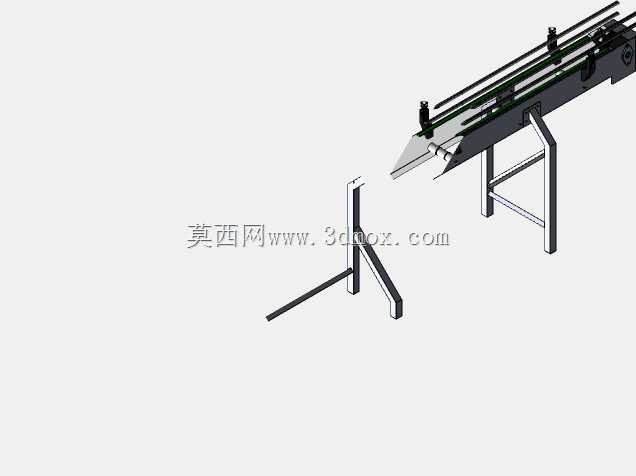

　　这套输送装置的三维结构，核心适配食品制造产线的工位衔接需求，在烘焙、休闲食品、预制菜加工车间里，常用来完成前段加工工位到后段包装工位的物料转运，尤其是针对已经完成分切、定型的规整物料，能避免人工转运带来的污染风险，同时匹配产线的连续节拍要求。从结构设计来看，主体采用悬臂式机架搭配倾斜出料端，机架支腿采用方管焊接结构，底部预留膨胀螺栓安装孔位，安装时需要注意地面水平度偏差不能超过千分之二，否则长期运行会出现皮带跑偏的问题。输送段的两侧设置了可调式导向护栏，护栏通过L型支架固定在机架侧边的长圆孔上，可根据输送物料的宽度调整护栏间距，调整范围覆盖100mm到400mm的常见食品包装尺寸，不需要额外更换配件就能适配不同规格的产品。

　　出料端的斜向导板采用薄不锈钢板折弯成型，导板的倾斜角度设置为15度，这个角度是经过反复验证的，既能让物料依靠自重顺滑滑落到下一工位的接料位置，又不会因为角度过大导致物料滑落速度过快出现磕碰、堆叠的问题。配套的独立导向支架采用三脚支撑结构，支架的立杆上设置了高度调节腰孔，可根据下游设备的接料高度调整导向挡杆的高度，挡杆采用圆管外包食品级尼龙套，避免刮伤物料的外包装。皮带驱动端采用端置式电机安装位，张紧结构设置在驱动辊的两侧，通过调节螺栓调整驱动辊的前后位置来实现皮带张紧，张紧行程预留了50mm，足够覆盖皮带长期运行后的拉伸量，日常维护时不需要拆解机架就能完成张紧调整。设计过程中特意将所有与物料接触的部位都做了圆角处理，没有卫生死角，

　　方便生产结束后的冲洗清洁，符合食品加工设备的卫生设计规范，机架的焊接位置都做了打磨抛光处理，避免积尘积水。设备的整体安装边界需要预留至少1.8米的长度空间，宽度方向预留0.8米的操作维护空间，机架的最高处距离地面1.2米，符合人工操作的人机工程学高度，操作人员站在设备侧边就能完成日常的物料观察、故障排查工作。输送面的高度距离地面0.9米，和多数食品加工设备的出料口高度匹配，不需要额外做高度转接结构。导向支架的安装位置距离出料端导板的末端保持200mm的间距，这个距离刚好能让物料从导板滑出后，顺着导向挡杆的引导规整进入下游设备的进料口，不会出现物料偏移掉落的问题。皮带的运行速度设计范围在0.1m/s到0.5m/s之间，

　　可根据产线的实际节拍调整驱动电机的转速，适配不同生产速度的需求，低速运行时不会出现抖动，高速运行时皮带也不会出现打滑问题。整套结构没有复杂的特殊定制零件，大部分型材、标准件都可以直接采购，加工装配难度低，适合中小食品加工厂的产线升级改造使用，也可以作为大型自动化食品生产线的单元模块进行拼接组合，多个同类型输送装置搭配不同的转向、升降模块，就能组成完整的车间物料输送网络。
