灌装机配套双工位零件清洗槽结构设计

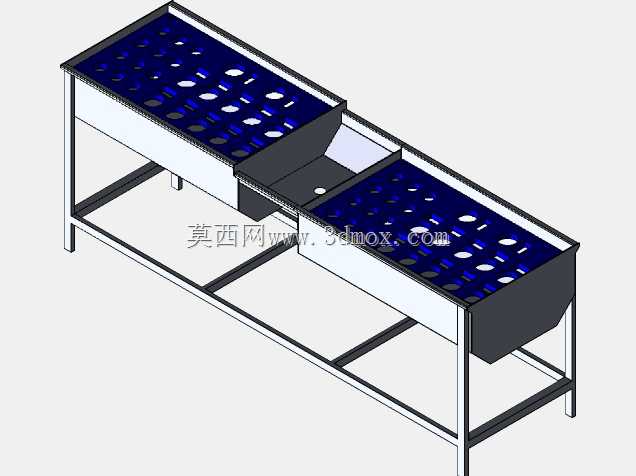

　　在食品饮料、日化灌装生产车间的日常运维环节，灌装阀、料缸接头、密封座这类与物料直接接触的精密零件，每班生产结束后都需要经过彻底的浸泡、刷洗、沥水流程，避免残留物料变质滋生杂菌，影响后续批次产品的卫生指标，这款双工位清洗槽就是针对这类场景设计的工位级清洗工装。从实际使用的动线来看，操作人员完成当班生产后，会将拆卸下来的待清洗零件先放置在左侧槽体的孔板上，孔板上按照常见灌装零件的外形尺寸开设有不同规格的漏孔，小尺寸的阀芯、弹簧可以直接放置在小孔区域，大尺寸的料斗、端盖则放置在大孔区域，刷洗过程中产生的污水、残渣会直接通过漏孔落入下方的锥斗形槽腔，不会在台面积聚，避免操作人员清理台面的额外工作量。两个槽体中间设置有过渡置物台，

　　完成粗洗的零件可以临时放置在这个台面上，再转移到右侧槽体进行精洗或者消毒浸泡，过渡台下方预留了排水通路，台面积水可以直接导入相邻槽体的排水腔，不会流到地面造成车间湿滑。槽体整体采用框架式方管焊接机架，四根主支撑腿底部预留了脚轮安装孔位，也可以根据车间布局更换为可调支撑脚，适配不同地面的平整度要求，机架的横撑设置在距离地面300mm的高度，既可以保证机架整体的抗扭刚度，避免操作人员倚靠槽体时出现晃动，也不会遮挡地面的排水地沟，方便车间日常的地面冲洗作业。槽体的上沿做了外翻边处理，外翻宽度为40mm，一方面可以增加槽体上口的结构强度，避免长期使用后出现上口变形，另一方面外翻边可以挡住刷洗时溅出的水滴，让水滴顺着槽体外壁回流到槽内，

　　减少水迹外溢。槽腔底部设计为四面向中心倾斜的锥斗结构，倾斜角度为15度，这个角度既可以保证污水、残渣能够快速向中心排水口汇集，不会在槽底形成淤积，也不会因为坡度过大导致槽体整体高度过高，增加操作人员的操作抬升高度，符合人体工程学的操作高度要求，槽体操作面的离地高度控制在850mm，操作人员站立操作时手臂自然下垂即可接触到槽底，长时间刷洗也不容易产生疲劳。孔板采用抽拉式安装结构，两侧设置有折弯滑槽，日常清理槽底残渣时可以直接将孔板抽出，不需要拆卸额外的紧固件，维护效率更高，孔板的厚度选用3mm的不锈钢板材，表面做拉丝处理，既耐刷洗过程中的磕碰，也不容易残留水渍，方便日常擦拭保洁。两个槽体可以根据工艺需求分别接入不同的清洗管路，

　　比如左侧槽接入常温自来水配清洗液做粗洗，右侧槽接入纯化水做终洗，也可以在右侧槽加装加热管做热水消毒，槽体侧壁预留了管路安装的开孔位，不需要现场二次开孔破坏槽体结构。机架的整体长度控制在2400mm，宽度为800mm，安装时只需要预留出两侧各500mm的操作空间即可，不需要占用过大的车间面积，适合放置在灌装车间的工器具清洗间，或者生产线旁的运维区域，和灌装机的拆卸工位距离控制在5米以内，减少零件转运的距离，提升换产或者班后清理的效率。在细节设计上，槽体的所有焊接位置都做了圆角打磨处理，没有卫生死角，避免残留污垢滋生细菌，符合食品接触类设备的卫生设计要求，机架的表面做喷塑处理，耐车间内的清洗剂腐蚀，长期使用也不会出现掉漆锈蚀的问题。
