西部铁路标准4号锅炉配套机车烟囱结构

　　该部件为适配西部铁路干线运用场景的蒸汽机车锅炉烟囱，主要匹配标准4号锅炉的气缸排气端安装需求，承担锅炉燃烧废气导出、气缸排气引流的核心功能，是蒸汽机车动力系统排气链路的关键外装部件。从实际线路运用场景来看，西部铁路线路多存在长坡道、高海拔区段，机车运行时锅炉燃烧负荷波动大，排气背压的稳定性直接影响锅炉燃烧效率与气缸做功表现，该烟囱的结构设计充分考虑了这类工况下的排气顺畅度需求，通过变径流道结构降低排气阻力，避免高负荷工况下出现排气阻滞、锅炉反压过高的问题。

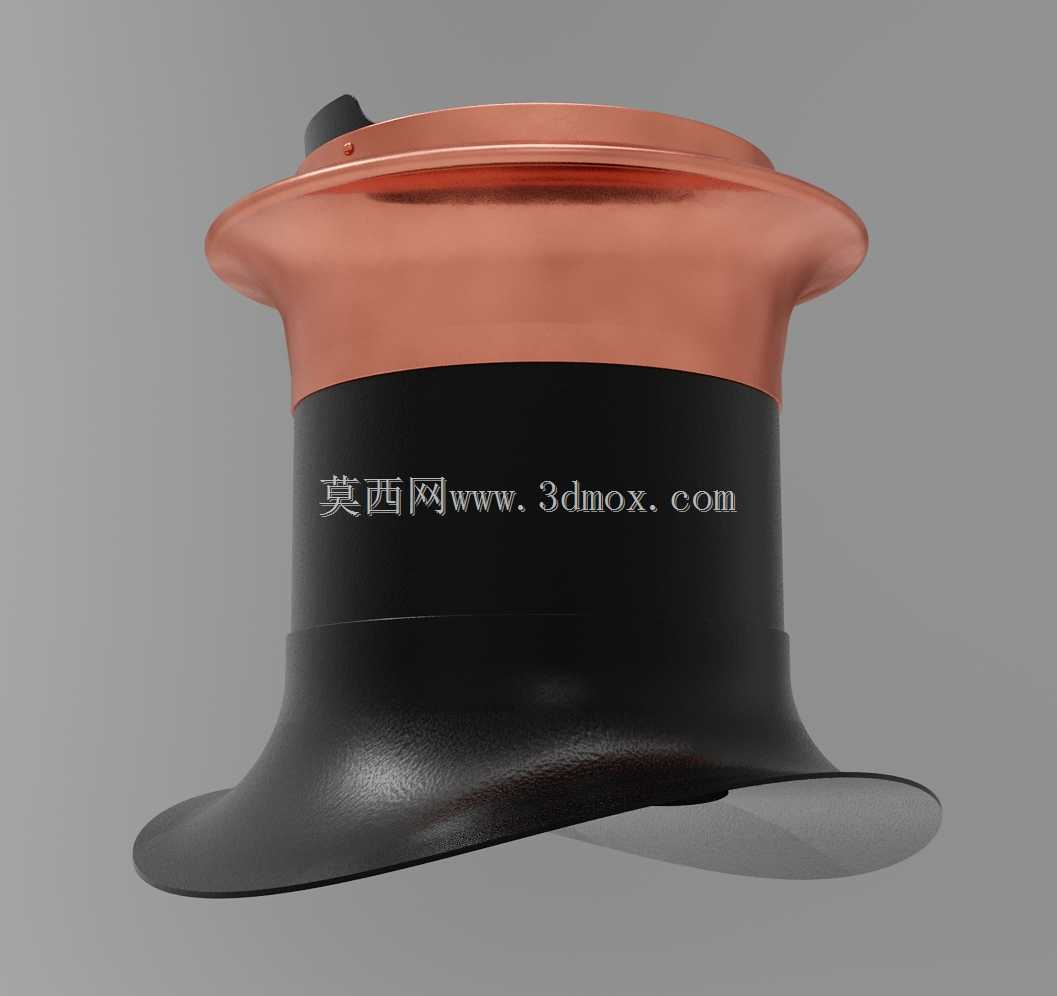

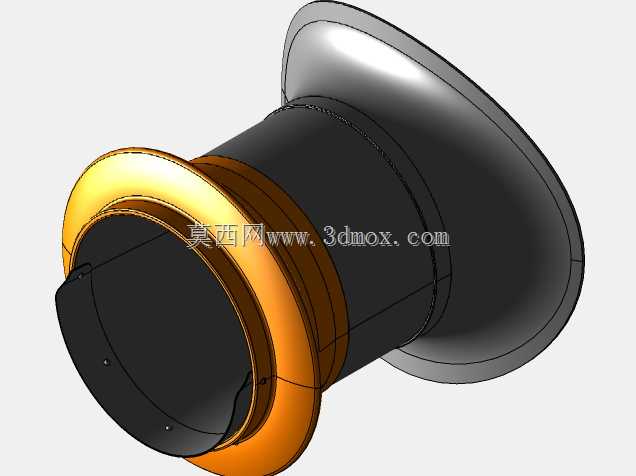

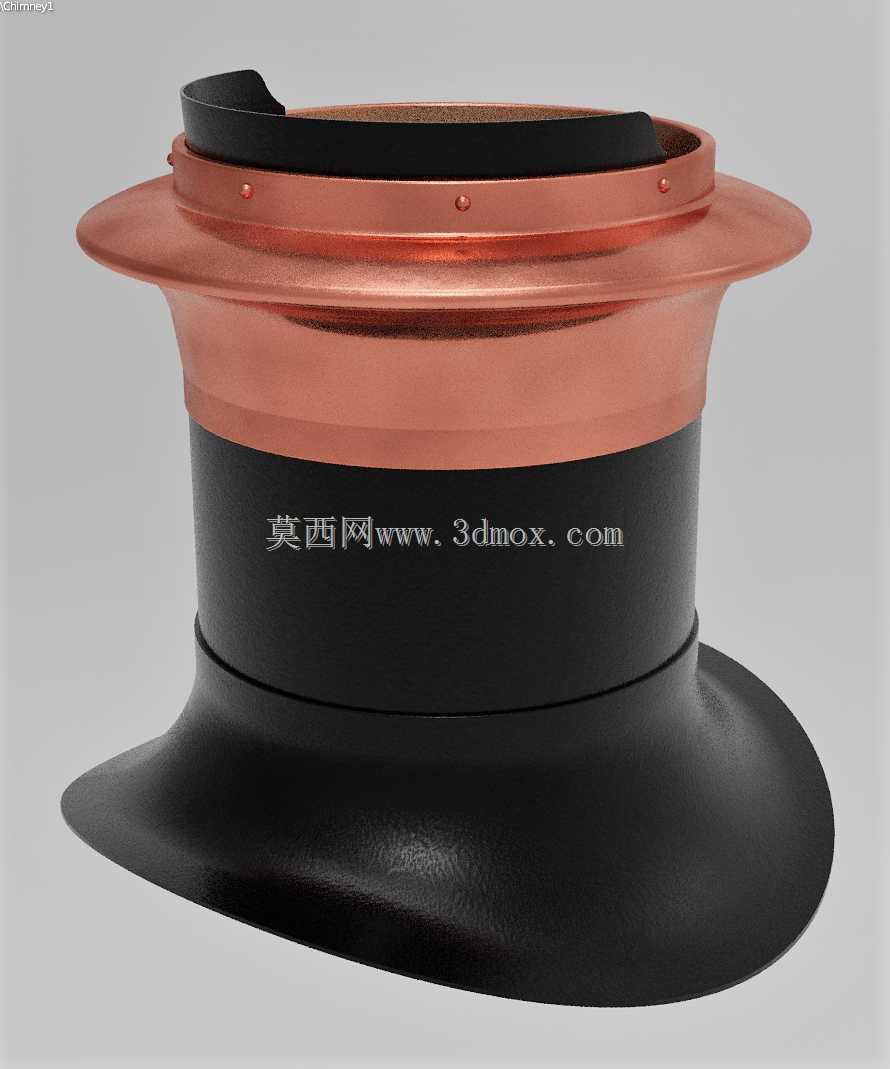

　　从功能特性层面看，该部件采用上下扩口、中间直段的三段式结构，下部扩口段直接对接锅炉气缸顶部的排气法兰，安装边界与气缸排气口的密封面完全匹配，无需额外加装转接结构即可完成对位安装，中间直段为流道稳流区，可将气缸排出的脉冲式气流整理为相对平稳的流态，降低排气过程中的气流震荡与噪音，上部扩口段为排气扩散区，可将导出的废气向斜上方扩散，避免废气直吹机车顶部附属管线与乘务作业区域，同时铜质上部段具备良好的抗雨水冲刷、抗烟气腐蚀能力，黑色下部段采用耐高温铸铁材质，可长期耐受气缸排气的高温冲刷，避免长期运行出现结构变形。

　　设计过程中严格参照对应型号机车的原厂工程图纸参数，首先确定下部安装面的定位孔位与密封槽尺寸，确保与气缸排气端的安装公差控制在机械配合允许范围内，安装后密封面贴合度满足高温排气的密封要求，不会出现烟气泄漏影响机车顶部设备的问题。流道设计阶段通过截面渐变的方式控制气流流速，在保证排气背压符合锅炉设计要求的前提下，尽可能降低排气气流带出的火星扩散范围，适配西部线路多干旱区段的防火需求。外形尺寸方面，整体高度控制在不遮挡司机室前方瞭望视线的范围内，最大外径处与机车顶部的汽笛、管线等周边部件预留足够的安装间隙，不会出现运行过程中部件干涉的问题，上部铜质段的卷边结构既提升了结构强度，也可避免日常检修作业时边缘割伤检修人员。

　　从实际装车运用的角度来看，该部件的安装方式采用法兰螺栓紧固，配合耐高温密封垫即可完成固定，日常维护仅需定期检查安装螺栓的紧固力矩、清理流道内积存的烟灰与杂物，即可保证长期稳定运行。结构上没有复杂的活动部件，可靠性高，能够适应西部线路多风沙、大温差的运用环境，铜质上部段的抗锈蚀能力可减少长期户外运用的外观锈蚀问题，下部铸铁段的耐高温特性可承受锅炉满负荷运行时的排气温度，不会出现高温氧化起皮的问题。建模过程中完整还原了部件的壁厚变化、安装孔位、过渡圆角等细节，所有配合面的尺寸公差均按照机车部件的通用制造标准设定，可直接用于部件的复刻加工、检修替换的尺寸参考，也可用于蒸汽机车复原项目的装配校验，验证排气系统与锅炉、气缸的匹配度。
