五吨级沥青回收处理设备结构设计

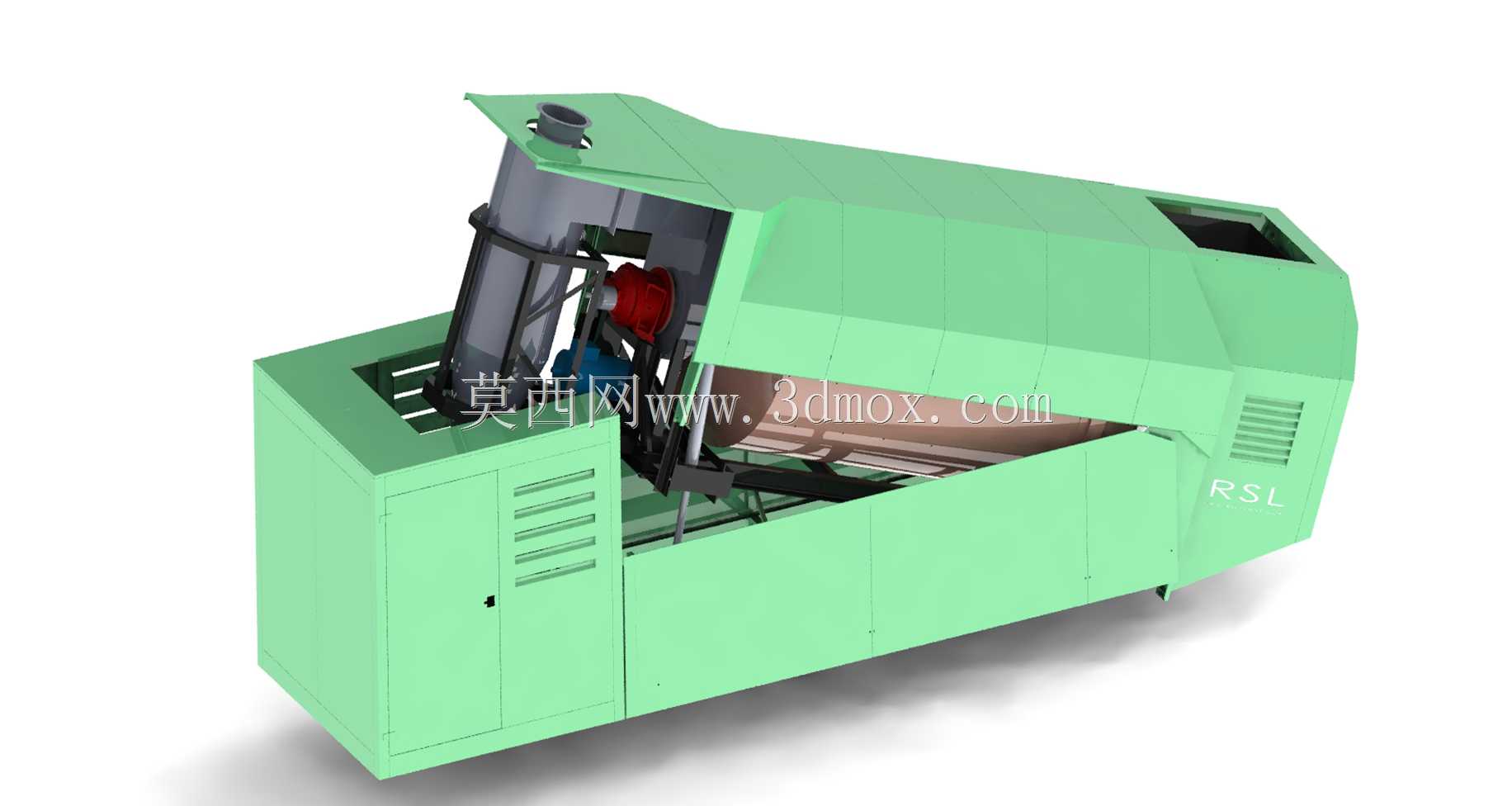

　　在公路养护与路面改扩建作业场景中，铣刨产生的废旧沥青混合料如果直接废弃，不仅会占用大量填埋场地，还会造成沥青、集料等不可再生资源的严重浪费，五吨级沥青回收设备正是针对这类工况开发的现场处理装备，能够在养护作业点就近完成废旧沥青的加热、破碎、再生拌合，处理后的再生沥青混合料可直接用于路面坑槽修补、低等级路面铺筑等作业，大幅降低养护工程的材料采购成本与废料转运成本。从设备的整体结构布局来看，整机采用一体化撬装式设计，所有功能单元都集成在封闭的外壳内部，外壳采用分段式钣金拼接结构，表面做防锈喷涂处理，浅绿色的外观涂层适配户外施工的耐脏需求，侧面预留的通风格栅可以为内部加热单元、动力单元提供足够的进风散热通道，

　　避免长时间作业时内部温度过高影响元器件寿命。设备顶部预留的排烟口可以将加热过程中产生的烟气集中导出，可外接烟气处理装置满足环保作业要求，侧面开设的检修门对应内部的核心传动与加热区域，日常维护时不需要拆解整体外壳，就能完成易损件更换、管路检查等操作。设备的核心处理单元采用卧式滚筒结构，进料端设置在设备上部的开口位置，废旧沥青块料投入后，滚筒内部的导料板会随着滚筒转动带动物料翻转，配合内置的加热装置将物料均匀加热到合适的拌合温度，避免局部过热导致沥青老化失效。滚筒一侧设置的传动机构采用减速电机直连驱动，传动路径短、传动效率高，同时在传动位置设置安全防护壳，避免户外作业时杂物卷入传动部件引发安全事故。设备的出料端设置在壳体下部的开口位置，

　　处理完成的再生沥青混合料可以直接卸到接料斗或者运输车辆上，出料口设置可调节的挡板，能够根据作业需求控制出料速度，适配不同的接料节奏。从安装边界来看，整机的外形尺寸适配常规的平板拖车转运要求，不需要额外拆解就能完成转场运输，设备底部设置的支撑脚可以在作业时调平整机，抵消作业场地的地面不平整问题，不需要额外浇筑混凝土基础，在临时作业点就能快速部署就位。在设计过程中，重点考虑了户外作业的可靠性需求，所有外露的电气接线都做了防水密封处理，壳体的拼接缝隙都设置密封胶条，能够应对雨天、扬尘等复杂户外工况，内部的加热单元采用分区控温设计，可以根据投入物料的老化程度、含水率调整不同区段的加热温度，保证再生沥青的性能符合路面施工的规范要求。

　　设备侧面预留的标识位置可以标注设备的运行参数、安全警示标识，方便现场作业人员快速掌握设备的运行状态，壳体上部开设的观察窗可以在不打开舱门的情况下观察内部物料的处理状态，及时调整作业参数。相较于大型固定式沥青再生站，这款五吨级的回收设备处理规模适配中小体量的路面养护工程，转场灵活、部署快速，不需要配套复杂的厂区基础设施，尤其适合分散式的公路养护点位作业，能够覆盖县乡道路养护、市政道路修补等场景的废旧沥青处理需求，在保证再生料质量的前提下，最大化降低养护作业的综合成本。设备的结构设计充分考虑了维护便利性，所有易损件都采用标准化规格，现场作业人员可以快速完成更换，不需要配备特殊的维修工具，内部的管路、线路都采用分层排布设计，不同功能的管线分开固定，后期排查故障时能够快速定位问题点，减少设备停机等待时间。在三维建模过程中，所有钣金件的拼接位置都预留了合理的装配公差，传动部件的安装位置都设置了定位基准，保证实际加工装配时的精度匹配，避免出现装配干涉的问题，外壳的曲面造型经过优化，在保证内部安装空间的前提下，减少了不必要的外凸结构，降低转运过程中发生磕碰的概率。
