双布局沥青回收处理场站成套设备结构

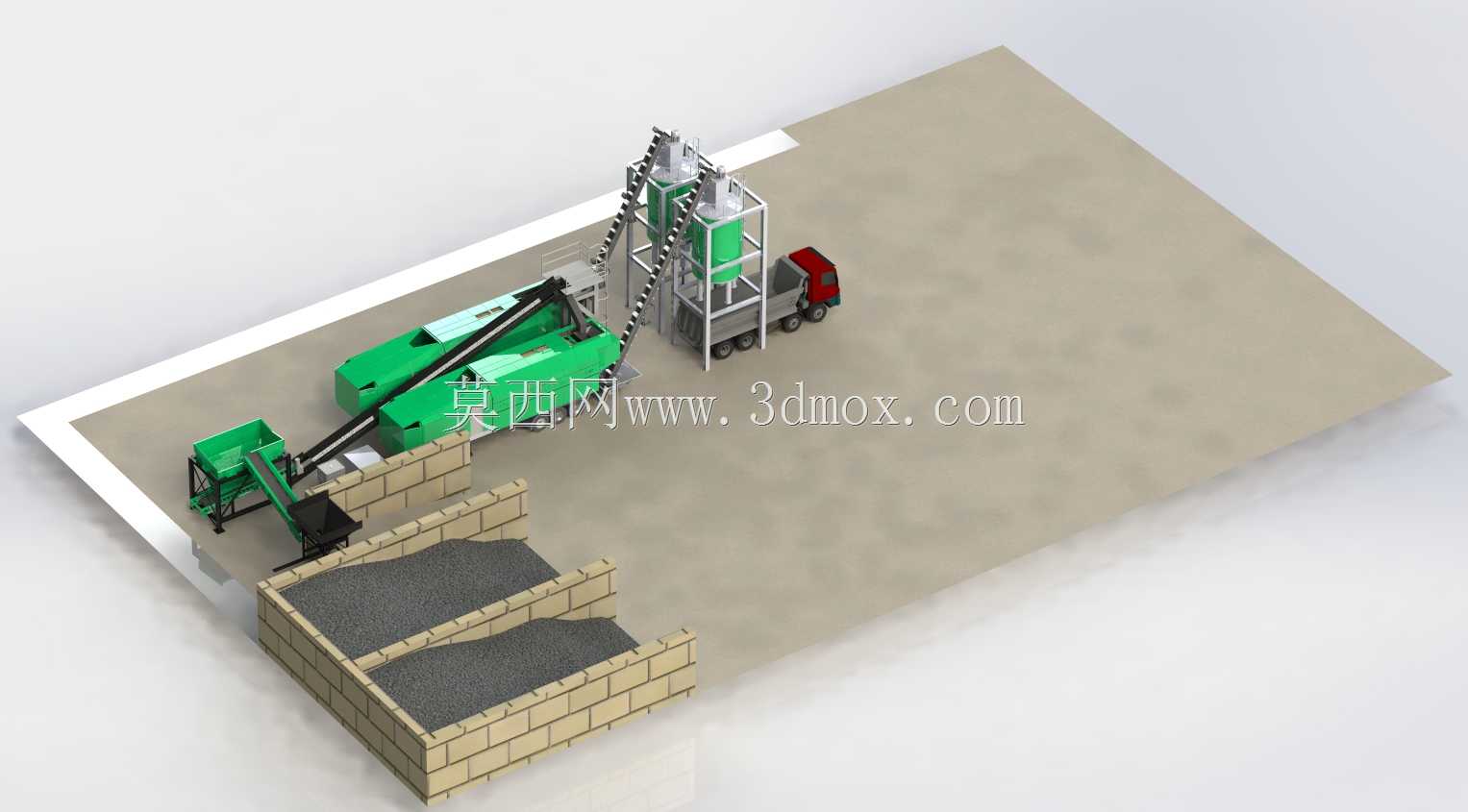

　　这套沥青回收处理场站的三维布局方案，是面向道路养护、旧路改扩建项目的实际落地需求搭建的，核心解决铣刨旧沥青料的就地资源化处理问题，避免废旧沥青混合料随意堆放造成的土地占用与材料浪费，同时大幅降低新沥青混合料的生产原料成本。从现场布置逻辑来看，整套系统沿物料流转方向依次排布，最外侧预留了货运车辆的通行与停靠区域，满足原料卸车、成品料外运的车辆回转需求，场站内的硬化地面边界严格按照常规工业场站的荷载要求做了预留，避免重载车辆长期碾压造成地面沉降影响设备安装精度。物料存储区采用了分隔式砖砌料仓结构，不同粒径的铣刨料、回收处理后的成品料分仓堆放，料仓的挡墙高度按照常规装载机上料的作业高度设置，既避免物料混仓，也能减少上料过程中的物料撒漏。

　　上料单元配置了可调节倾角的皮带输送结构，输送段的密封护罩按照粉尘逸散控制要求做了全包覆设计，减少干料输送过程中的扬尘扩散，输送速度匹配后端破碎筛分单元的处理产能，不会出现物料堆堵或者空载率过高的问题。核心处理单元集成了旧沥青料的破碎、筛分、加热再生功能，设备主体的绿色涂装是按照道路施工设备的通用安全色标准设置，设备周边预留了不小于1.2米的检修通道，满足日常维护、易损件更换的操作空间需求，设备的支腿安装点位提前做了混凝土基础预埋的位置标注，安装时无需二次调整场站管线布局。成品存储与装车单元采用了立式储料仓搭配计量出料结构，储料仓的保温层厚度按照沥青成品料的存储温度要求设计，避免料温下降过快影响后续摊铺施工质量，

　　出料口高度匹配常规货运卡车的货厢高度，装车过程无需额外垫高车辆，减少装车等待时间。整套布局的管线走向全部沿场站边缘的管沟排布，电力管线、导热油管线、除尘管线分层铺设，避免不同管线交叉干扰，后期检修时可以直接沿管沟定位故障点，无需大面积开挖硬化地面。从建模细节来看，所有设备的安装接口都按照实际工业产品的尺寸做了1:1还原，输送设备的倾斜角度、料仓的容积参数、处理主机的占地尺寸都经过实际项目校验，既满足单批次处理产能要求，也不会过度占用场站土地面积，对于不同规模的沥青回收场站，可以直接在这个基础布局上调整单元设备的数量，适配不同的产能需求，不需要重新做整体布局的逻辑重构。场站内的安全防护设施也在模型中做了预留，设备转动部位的防护栏、上下设备的检修爬梯、场区的消防通道都做了明确的位置标注，符合道路施工场站的安全规范要求，避免后期投运后出现安全整改的额外成本。
