航模高压无刷电子调速器结构设计

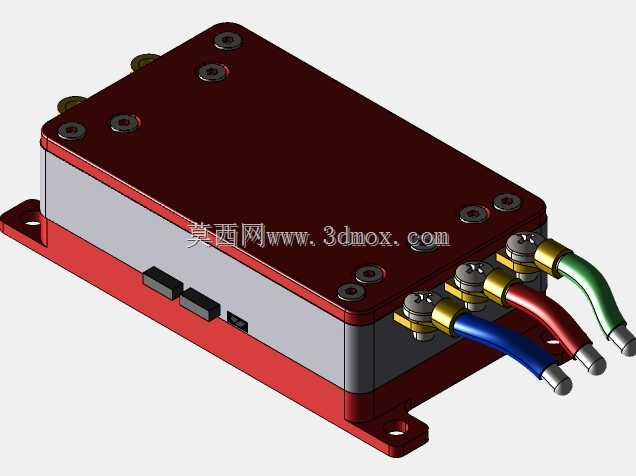

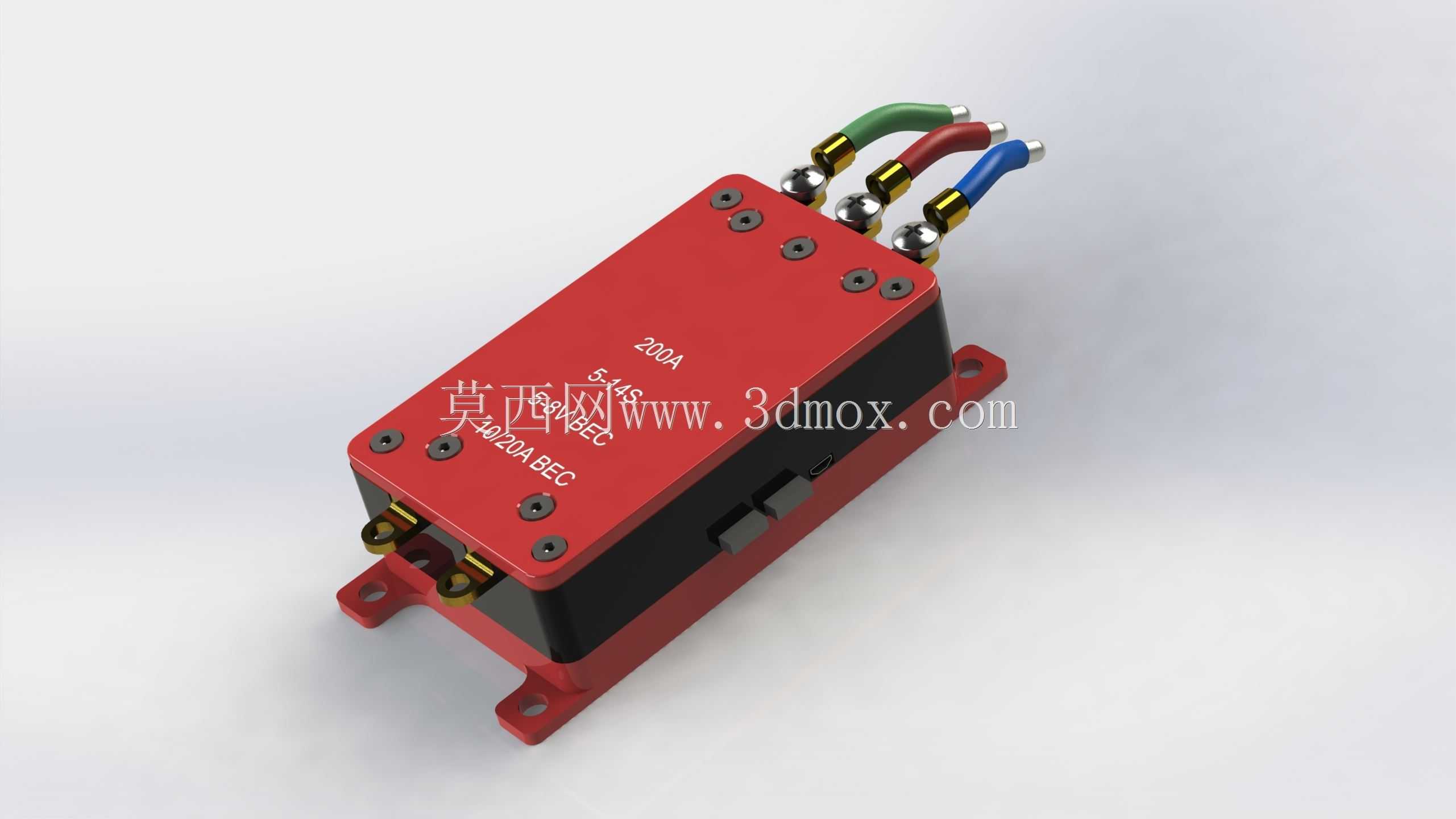

　　做航模动力系统选型和结构适配快十年，碰到不少玩家因为电调安装位不对、散热没考虑周全，飞完下来电调烫到降功率，甚至空中断动力炸机的情况，这次拿到的Kontronik Kosmik 200HV电调结构，刚好能把这类高压大电流电调的设计逻辑说透。先讲实际应用场景，这类200A电流等级的HV电调，主要适配700级以上的电动直升机、大载重固定翼航模、还有专业级工业级多旋翼无人机，尤其是做3D特技飞行的直升机，瞬时电流能冲到180A以上，普通低压电调根本扛不住，必须用高压规格的型号，匹配12S以上的锂聚合物电池组，才能输出足够的动力支撑特技动作的大扭矩需求。从设备实际用途来说，它的核心作用是把电池输出的直流电，转换成无刷电机能识别的三相交流电，同时接收飞控或者接收机传来的油门信号，实时调整输出给电机的电流大小，控制电机转速，而且这款带BEC输出的型号，还能直接给接收机、舵机、飞控系统提供稳定的低压供电，省去了额外布置外置BEC模块的麻烦，减少机上布线的杂乱程度，降低接线故障的概率。再说到产品的功能特性，首先外壳做了分体式的结构，上盖是红色阳极氧化的铝合金材质，下壳是黑色的工程塑料加铝合金散热底座？不对，仔细看结构，整个上壳体都是铝合金，侧面和底部的安装耳是和壳体一体加工出来的？不对，看渲染图的安装支脚，是从壳体两侧延伸出来的带安装孔的凸耳，两个安装孔的间距是按照航模标准安装位做的，刚好能适配主流700级直升机的电调安装座，不用额外做转接支架。

　　然后功率管是直接贴在铝合金壳体的内壁上，靠整个金属外壳当散热片，这种设计比那种带额外散热鳍片的电调更耐炸，摔机的时候不会把鳍片撞弯，也不会因为鳍片卡到机身内部的其他结构件。接线端的设计也很讲究，三相输出端在壳体的一端，用的是大电流镀金香蕉插母座，直接露在壳体外面，三个接线柱做了不同颜色的标识，绿、红、蓝分别对应三相输出，接电机线的时候不会接错相，省得接反了电机反转还要重新拆接线。电源输入端在壳体的另一端，也是大电流的接线柱，能适配6AWG以上的硅胶线，过200A持续电流的时候不会因为线径不够发热。壳体侧面还有设置按键和状态指示灯的位置，不用拆壳就能设置电调的进角、刹车、BEC输出电压这些参数，外场调试的时候很方便。再讲设计思路，这款电调的整体布局是长条形的，长度方向顺着机身气流方向布置的话，飞行的时候迎面风能直接吹过整个铝合金壳体，带走功率管工作产生的热量，不用额外加散热风扇，减少了故障点，毕竟外场飞行的时候，风扇进灰、卡异物的概率不低，靠被动散热就能满足持续大电流工作的需求，可靠性高很多。安装边界这块，要注意几个尺寸，首先整体的宽度是刚好能塞进700级直升机侧板之间的预留电调位，不会和侧板、舵机、尾传动杆这些部件干涉，安装支脚的厚度是3mm左右，用M3的螺丝就能固定，安装孔的沉头是做在支脚背面的，螺丝拧进去之后不会凸出来刮到电池或者其他走线。壳体的高度控制得也很好，不会顶到机身的上盖或者电池板，布线的时候三相线和电源线分别从壳体两端引出，

　　顺着机身两侧走线，不会交叉缠绕，减少电磁干扰对接收机信号的影响。还有个细节，壳体的接缝处做了凸台止口，拼合之后缝隙很小，能阻挡外场的灰尘、草地的水汽进到壳体内部，毕竟飞航模的时候经常在草地、土场起降，灰尘大，偶尔碰到小雨也能扛一下，不会轻易短路。另外内部的PCB布局是把功率部分和信号部分分开做的，功率管整齐排列在贴外壳的一侧，信号处理电路、BEC电路在另一侧，中间做了屏蔽隔离，大电流走线和信号走线分开走，避免大电流通断的时候产生的电磁干扰影响油门信号的接收，不会出现空中油门抖、信号丢失的问题。实际装机的时候要注意，安装面最好贴一层薄的导热硅胶垫，让壳体和机身的安装架之间能更好地传导热量，不要把电调包在热缩管或者海绵里，

　　不然散热会受影响，连续大油门飞行的时候容易触发过热保护。接线的时候三相线和电源线的焊点要做饱满，套好热缩管，避免震动的时候焊点脱开，高压电调的输入线要尽量短，减少线损，同时离接收机的天线远一点，避免干扰。这类高压电调因为工作电压高、电流大，结构设计上所有的导电部位都做了足够的电气间隙，壳体内壁在接线柱对应的位置做了绝缘挡墙，不会因为震动导致线皮磨损碰到壳体短路。整体的结构设计没有多余的花哨部件，所有的结构都是围绕可靠性、散热、安装便利性来做的，不管是日常飞行训练还是比赛飞特技动作，这种结构的电调都能稳定扛住负载，不会因为结构设计的问题出故障。做三维建模的时候，要特别注意安装孔的位置精度、接线柱的突出高度，还有壳体和内部PCB的配合间隙，要是尺寸做不准，打样出来的壳子装不上PCB，或者接线柱和壳体干涉，就会浪费成本，另外安装支脚的圆角过渡也要做对，不然装机的时候支脚应力集中，炸机的时候容易断。
