Spektrum AR7000航模接收机结构设计

　　在航模遥控系统的硬件选型与结构适配环节，接收机作为信号链路的终端执行部件，其结构设计直接决定了装机适配性、信号接收稳定性与整机布局合理性。本次拆解建模的这款七通道航模接收机，是固定翼、直升机等专业航模平台常用的信号接收单元，日常作业中主要承担遥控器发射端射频信号解析、通道指令转换输出的核心功能，把操控端的舵量、油门、模式切换等指令转化为舵机、电调可识别的PWM信号，是航模飞行控制系统里不可或缺的信号中转部件。

　　从实际装机场景来看，这类接收机多布置在航模机身中段的设备舱内，需要避让机身内部的舵机走线、电池仓、电调散热区域，同时要保证两根接收天线处于无金属遮挡的舒展状态，避免碳纤机身、金属舵机支架对2.4G射频信号产生屏蔽。建模过程中首先还原了设备的主体外壳结构，外壳采用阻燃ABS材质的方正块体设计，边角做了小圆弧过渡处理，既避免装机时尖锐边角刮蹭设备舱内的泡沫或蒙皮，也能在炸机冲击时分散应力，减少外壳碎裂的概率。外壳表面的防滑纹理做了等比例还原，实际拆装时手指捏持该区域能增大摩擦力，方便在设备舱狭小空间内完成插拔接线操作，不会因为手滑扯断接线针脚。

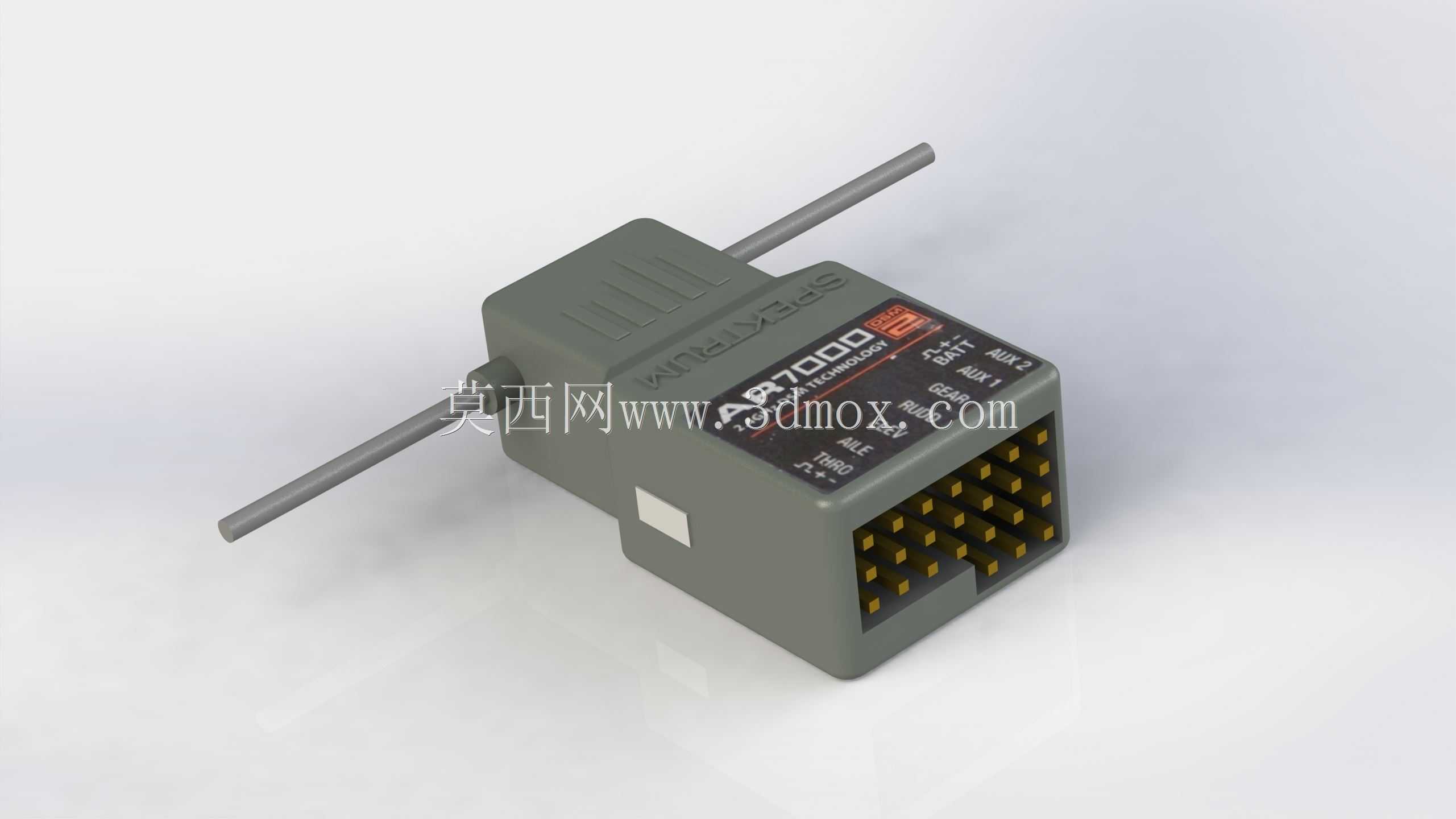

　　接口区域的建模精度直接影响装机适配性，这款接收机的信号输出端采用双排排针布局，每排7个针脚对应7个独立信号通道，针脚间距严格按照标准2.54mm航模舵机插头尺寸设计，排针周围的外壳做了内凹限位结构，舵机插头插入时能自动对齐针脚，不会出现插歪导致的针脚弯折、信号短路问题。排针旁的丝印标识在模型中做了凹凸还原，实际使用时这些标识对应每个通道的信号正负极定义，装机接线时无需查阅说明书就能快速完成舵机、电调的接线对位，减少装机接线的出错概率。

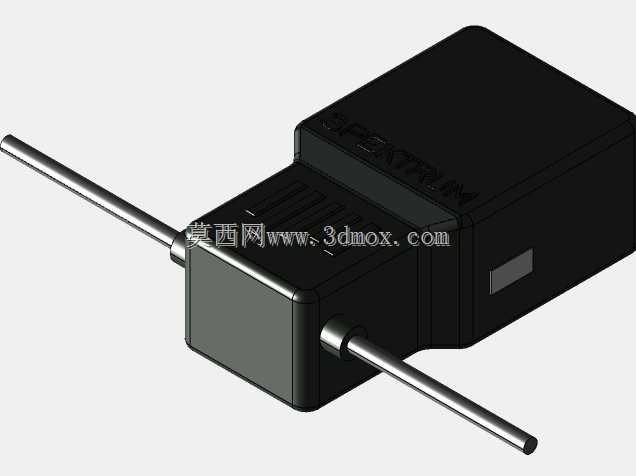

　　天线部分的结构设计是这类接收机建模的重点，两根柔性天线从壳体侧方伸出，根部做了防弯折的橡胶护线套结构，建模时还原了护线套的锥度过渡形态，实际使用中这个结构能避免天线反复弯折时根部线芯断裂，延长设备使用寿命。天线的出线角度做了90度正交设计，装机时可以将两根天线分别布置在机身垂直与水平方向，形成全向信号接收覆盖，不管航模处于何种飞行姿态，都能保证至少一根天线处于信号无遮挡的接收状态，避免飞行过程中出现信号丢失导致的失控风险。

　　壳体侧面的绑定按键与指示灯开孔也做了精准还原，按键采用内凹式设计，突出壳体表面的高度不超过1mm，既避免装机时设备舱内的线材挤压误触发绑定操作，也能在需要对频时用细杆顺利按压操作。指示灯开孔处做了导光槽结构，实际通电后指示灯的光线能通过导光槽均匀透出，在设备舱半遮挡的状态下也能清晰观察设备的对频状态、信号强度状态，不用把接收机从设备舱里掏出来就能判断设备工作是否正常。

　　从安装边界尺寸来看，这款接收机的主体长宽高尺寸适配绝大多数30级以上固定翼、450级以上直升机的设备舱安装空间，壳体背面预留了双面胶粘贴的平整区域，也可以通过扎带穿过壳体两侧的预留绑线孔完成固定，不管是泡沫机的轻木蒙皮结构，还是像真机的玻璃钢机身结构，都能找到合适的固定方式。建模过程中特意还原了壳体的合模线细节，实际生产中上下壳通过卡扣加超声波焊接完成固定，合模线的位置做了下沉处理，不会因为合模溢料导致壳体尺寸超差，装机时能顺利卡入预设的设备安装位，不需要额外打磨修配。

　　在结构强度设计上，壳体内部的PCB板固定柱做了等比例还原，固定柱的高度刚好支撑PCB板处于壳体中间位置，上下壳装配后PCB板不会出现窜动，炸机时的冲击能量会通过固定柱传递到外壳，避免PCB板上的晶振、射频芯片受冲击出现虚焊。排针位置的壳体做了加厚处理，因为日常插拔舵机插头时这个位置受力最大，加厚结构能避免多次插拔后壳体开裂，保证排针与PCB板的连接可靠性。

　　对于航模结构设计从业者来说，这类接收机的三维模型能直接导入整机装配环境中，提前完成设备舱的布局干涉检查，模拟走线的弯曲半径，确认天线的布置位置是否存在金属遮挡，在设计阶段就规避装机时可能出现的适配问题，减少原型机制作时的反复修改成本。建模时所有的安装尺寸、接口位置都按照实物等比例还原，没有做简化处理，能直接用于虚拟装机验证、设备安装支架设计、设备舱结构优化等实际设计场景。
