Pibot CNC控制器集成机柜结构设计

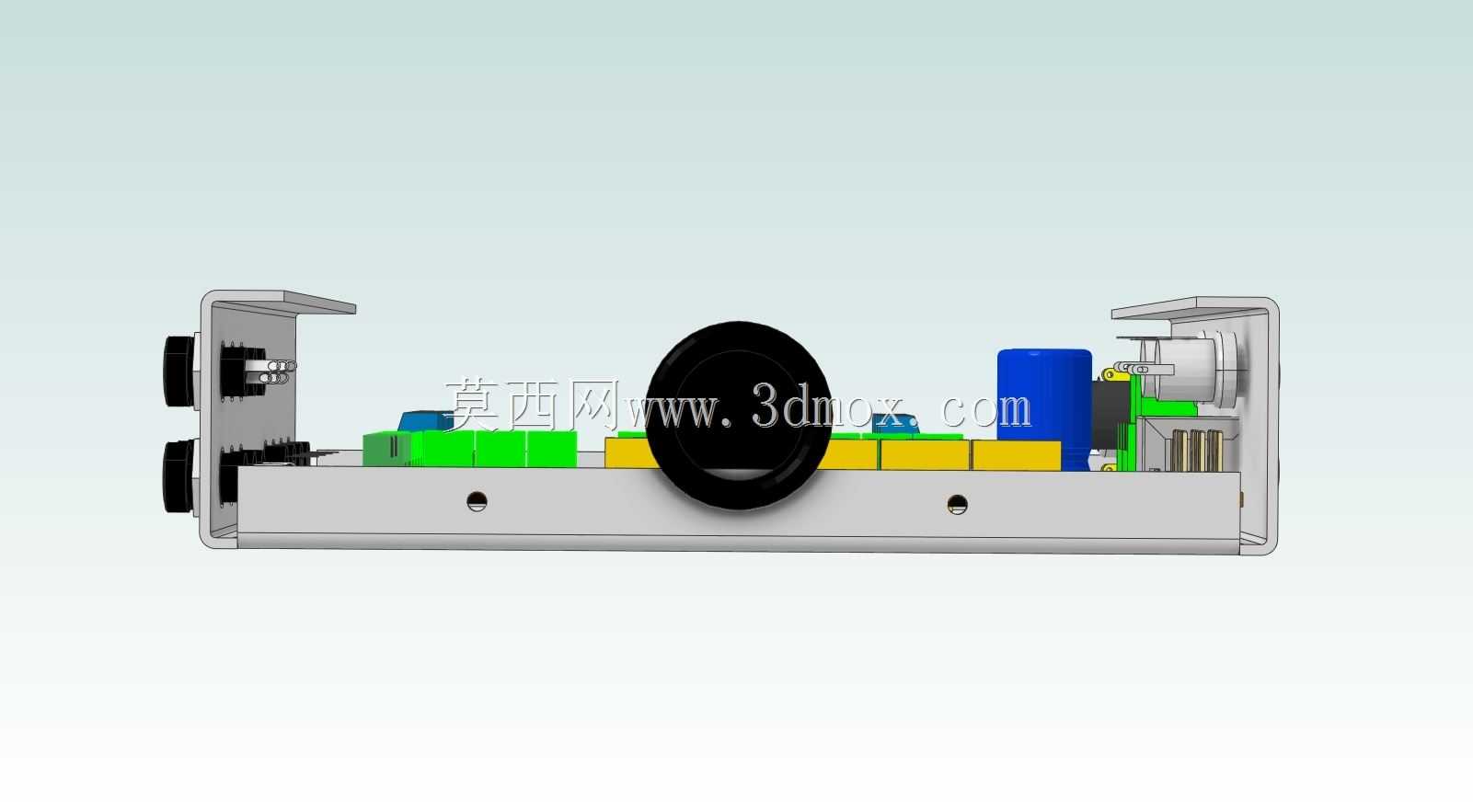

　　这款集成式控制机柜是针对桌面级GRBL架构数控设备开发的主控承载结构，主要适配小型雕刻机、桌面数控铣床、激光雕刻机这类轻载数控加工场景，解决了原有开源控制板裸露安装带来的接线杂乱、接口易损、电磁干扰无屏蔽、日常操作误碰接线的实际工程问题。从结构布局来看，整体采用开放式钣金框架搭配局部围板的设计思路，没有采用全密封机柜的形式，核心是考虑到桌面级设备的散热需求——主控板、驱动模块长时间运行会产生持续热量，全封闭结构容易造成内部积热导致驱动芯片过流保护，而半开放结构既可以形成自然对流散热通道，又能对核心板卡形成物理防护。安装边界上，机柜内部预留了标准GRBL主控板的固定孔位，孔位按照通用开源板的安装间距做了兼容设计，

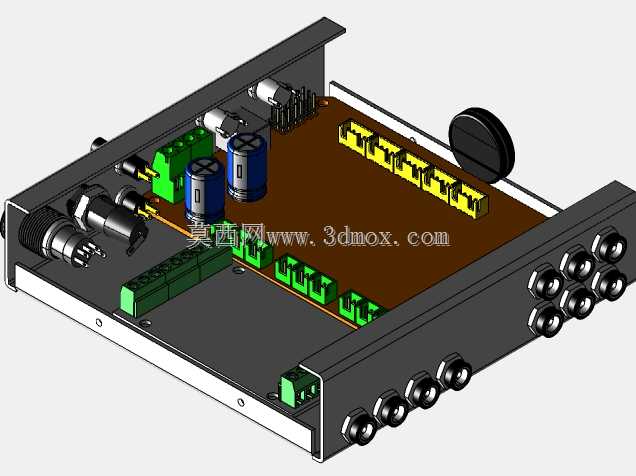

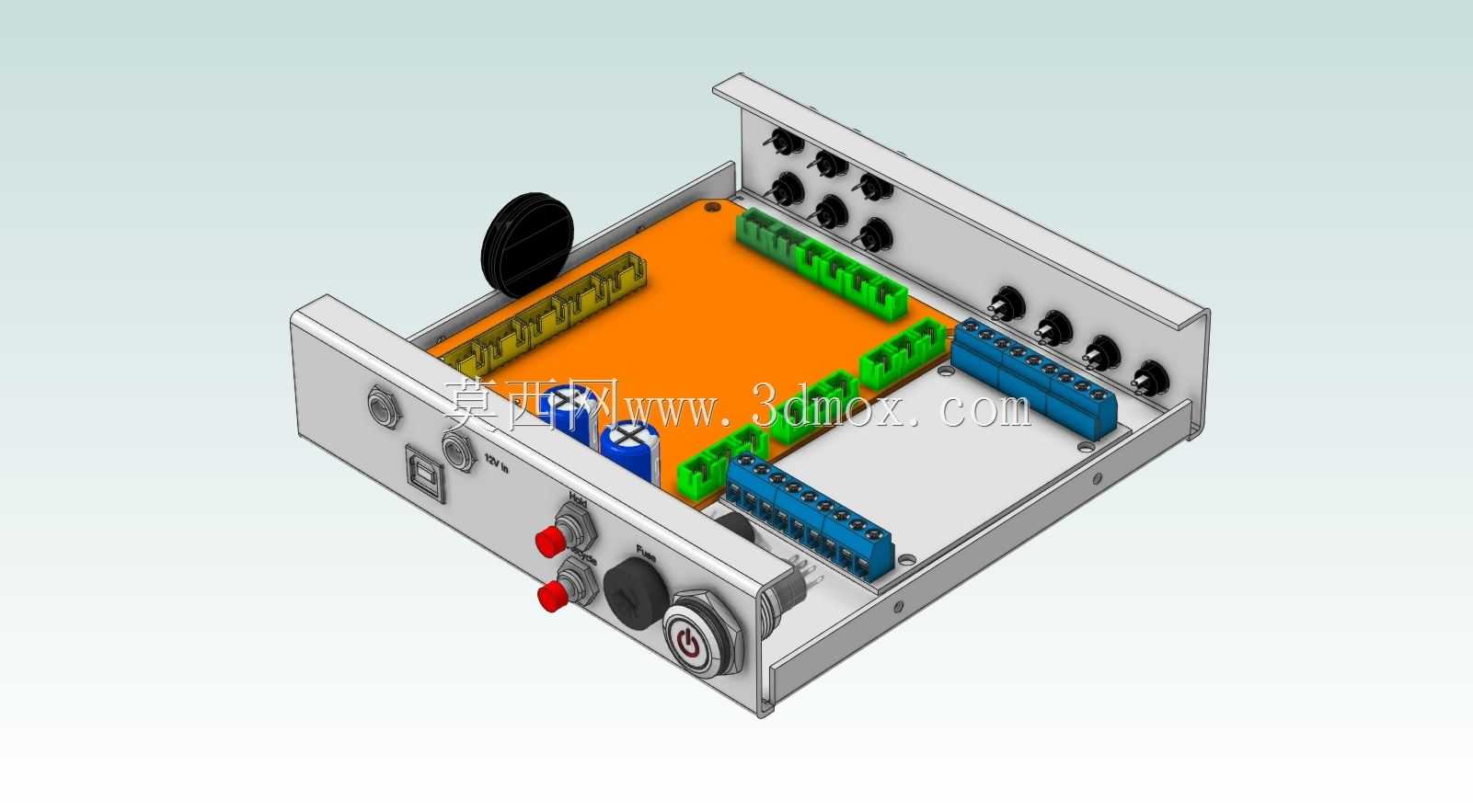

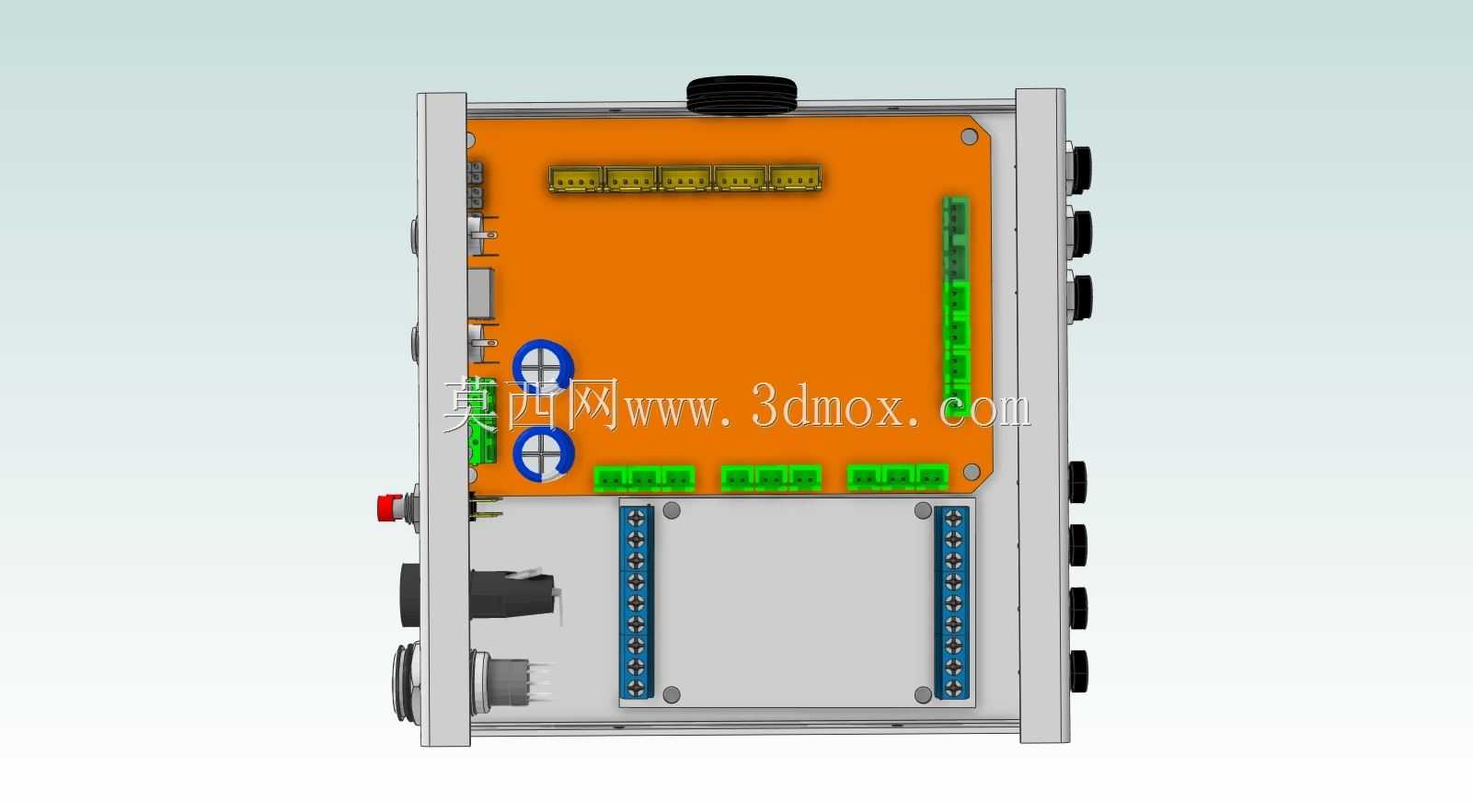

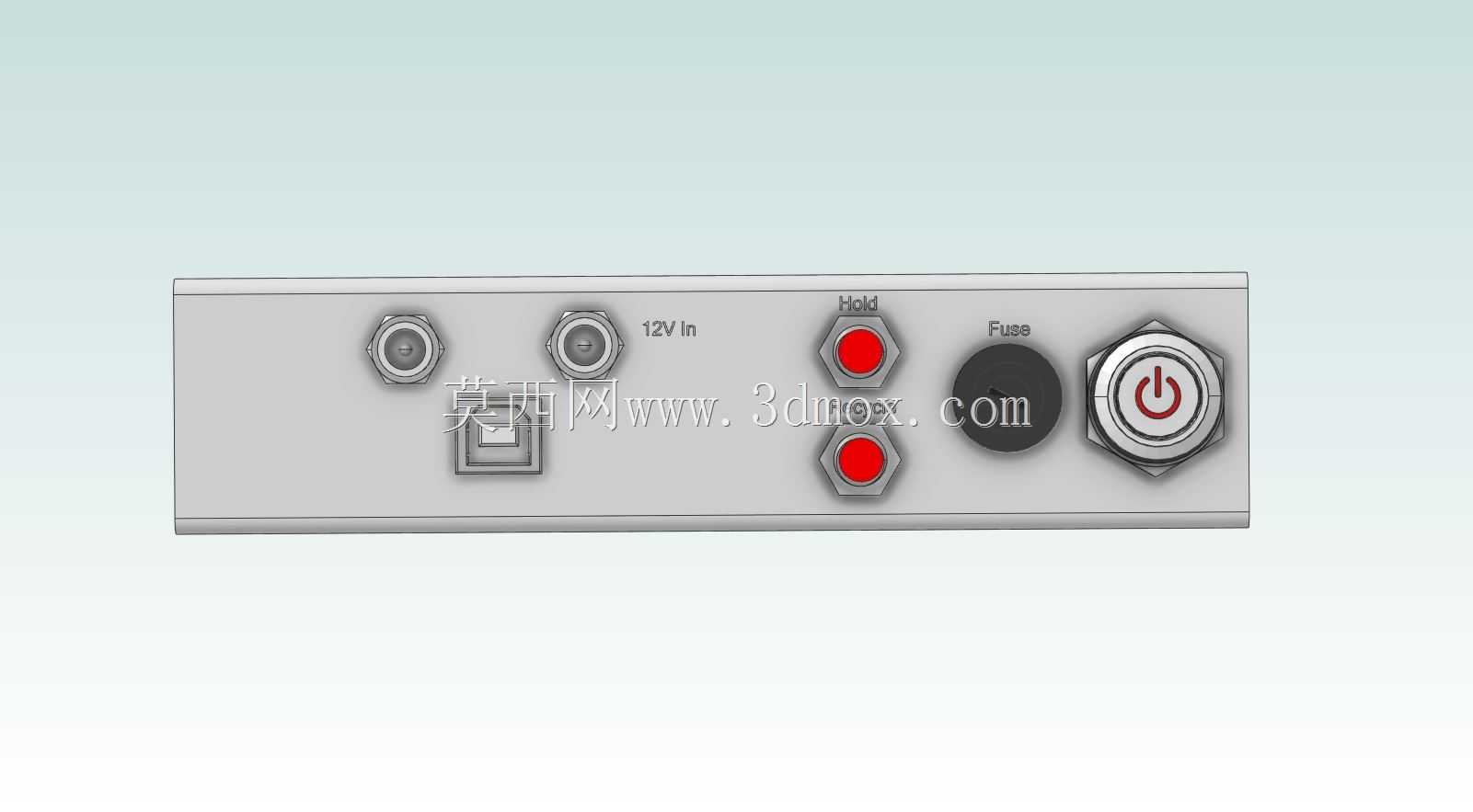

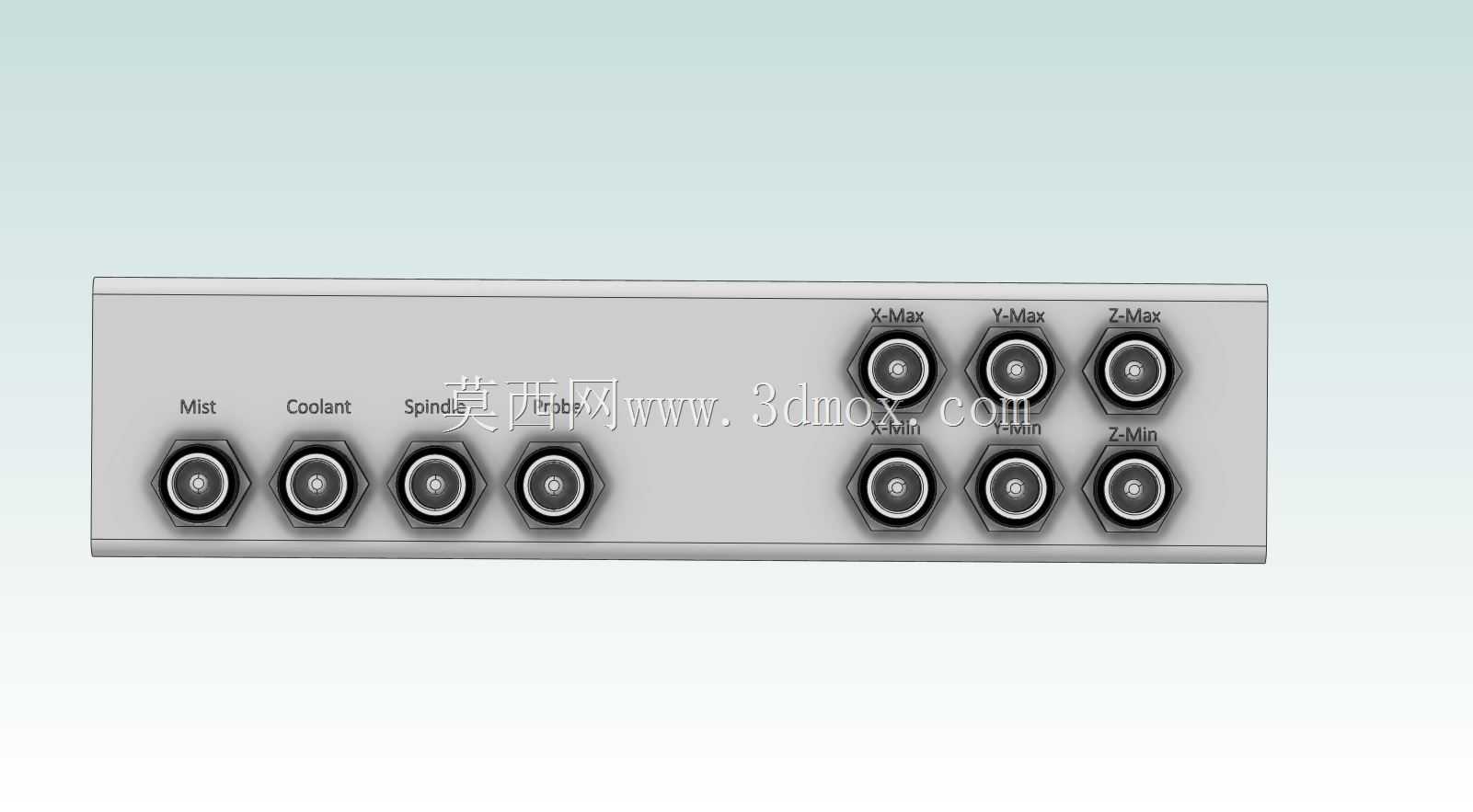

　　不需要额外做转接板就可以直接固定主流的GRBL控制主板，主板安装区域的橙色绝缘衬板直接贴合钣金底座，既可以避免板卡背面焊点与金属钣金接触造成短路，也能在板卡和底座之间形成微小的空气夹层，辅助板卡背面元器件散热。接口布局完全按照现场接线的操作逻辑排布，机柜侧面板集成了电源输入接口、USB通讯接口、急停按钮、电源开关、状态指示灯，所有对外接口都做了法兰固定，不会因为多次插拔导致接口松动脱落；接线端子区域按照功能分区排布，绿色端子对应步进电机驱动输出，蓝色端子对应限位开关、主轴控制等信号输入输出，每个端子排旁边预留了标签粘贴位，现场接线时可以直接标注对应轴号或功能，避免接错线导致的设备调试故障。

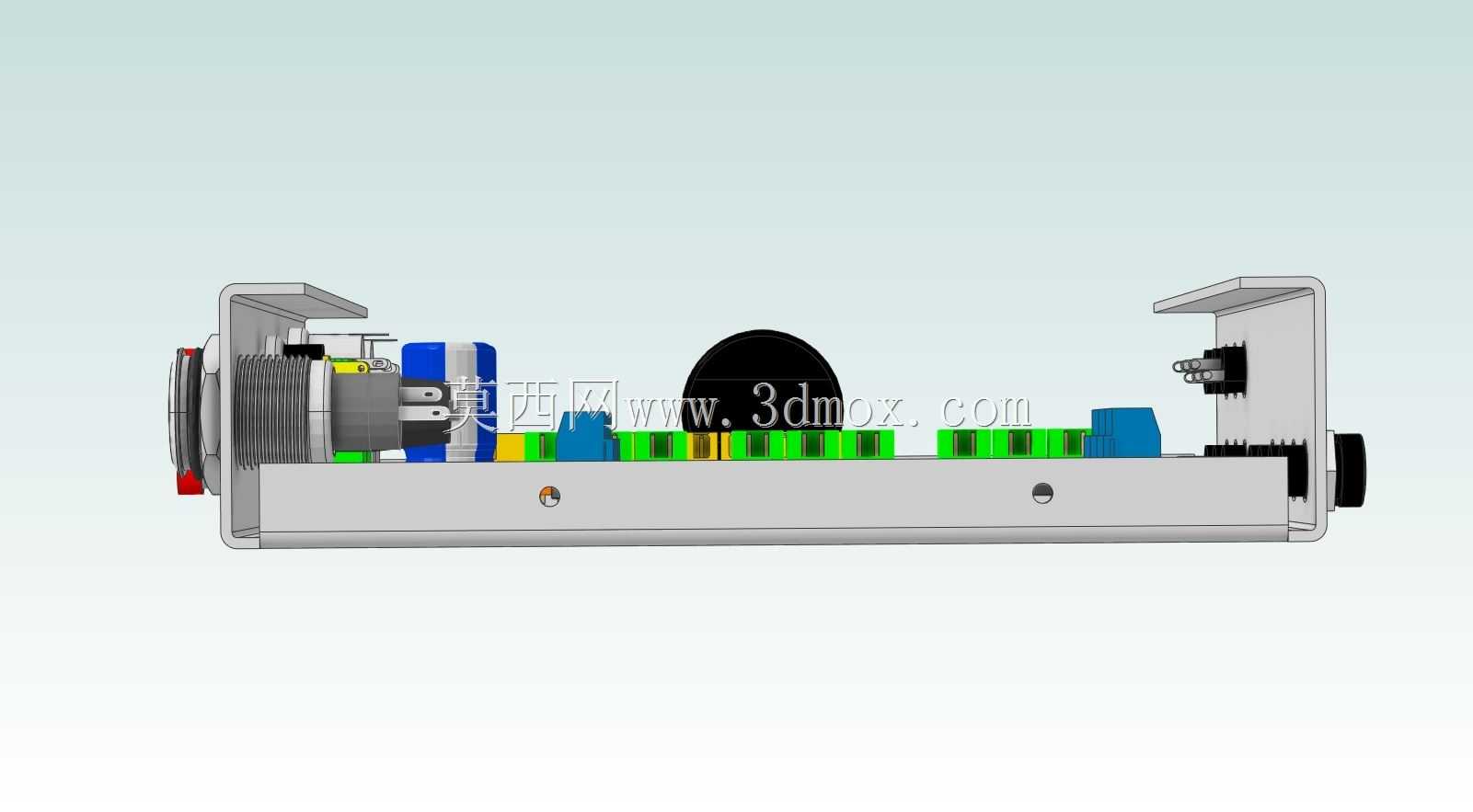

　　机柜前部预留的红色按钮是手动复位和主轴启停的操作位，操作高度刚好符合桌面设备坐姿操作的伸手范围，不需要俯身就可以完成紧急操作；顶部的黑色旋钮是进给倍率调节电位器，调试设备时可以实时调整进给速度，不需要在软件端反复修改参数。结构设计上充分考虑了安装维护的便捷性，所有内部模块都采用螺丝固定，没有采用铆接或者焊接的不可拆结构，更换驱动模块、替换保险管的时候只需要拆开对应位置的固定螺丝就可以操作，不需要整体拆解机柜；机柜底部预留了四个安装固定孔，可以直接固定在设备机架的铝型材台面上，也可以单独放置在工作台侧面作为独立控制单元使用，固定孔位兼容2020、3030系列铝型材的槽宽，不需要额外加工转接件。接线空间的预留做了冗余设计，

　　端子排和板卡之间预留了足够的走线空间，所有走线都可以沿着机柜内侧的走线槽排布，不会出现线缆挤压端子、遮挡散热片的问题；电源输入部分单独做了隔离区域，强电接线和弱电信号接线分开排布，避免强电对步进脉冲信号造成干扰，导致电机运行丢步。外壳的钣金边缘都做了折边倒角处理，没有裸露的锐边，现场接线调试的时候不会划伤手部，所有开孔位置都做了去毛刺处理，穿线的时候不会破坏线缆外皮造成短路隐患。这款结构没有做多余的装饰性设计，所有结构特征都服务于功能需求：侧面的开孔刚好对应接口的安装尺寸，没有多余的镂空避免杂物进入机柜内部；底座的折边结构既提升了整体钣金的刚性，避免薄钣金受力变形，也形成了自然的走线空间。实际应用中，这款控制机柜可以直接替换原有设备上零散固定的控制板组件，把所有控制元件集成在一个统一的壳体内，既提升了设备整体的整洁度，也降低了现场接线的出错概率，日常维护时不需要在杂乱的线缆里找对应接口，打开机柜就可以清晰看到所有功能模块的布局，大幅缩短设备调试和故障排查的时间。
