铝型材框架桌面型CNC雕刻机结构设计

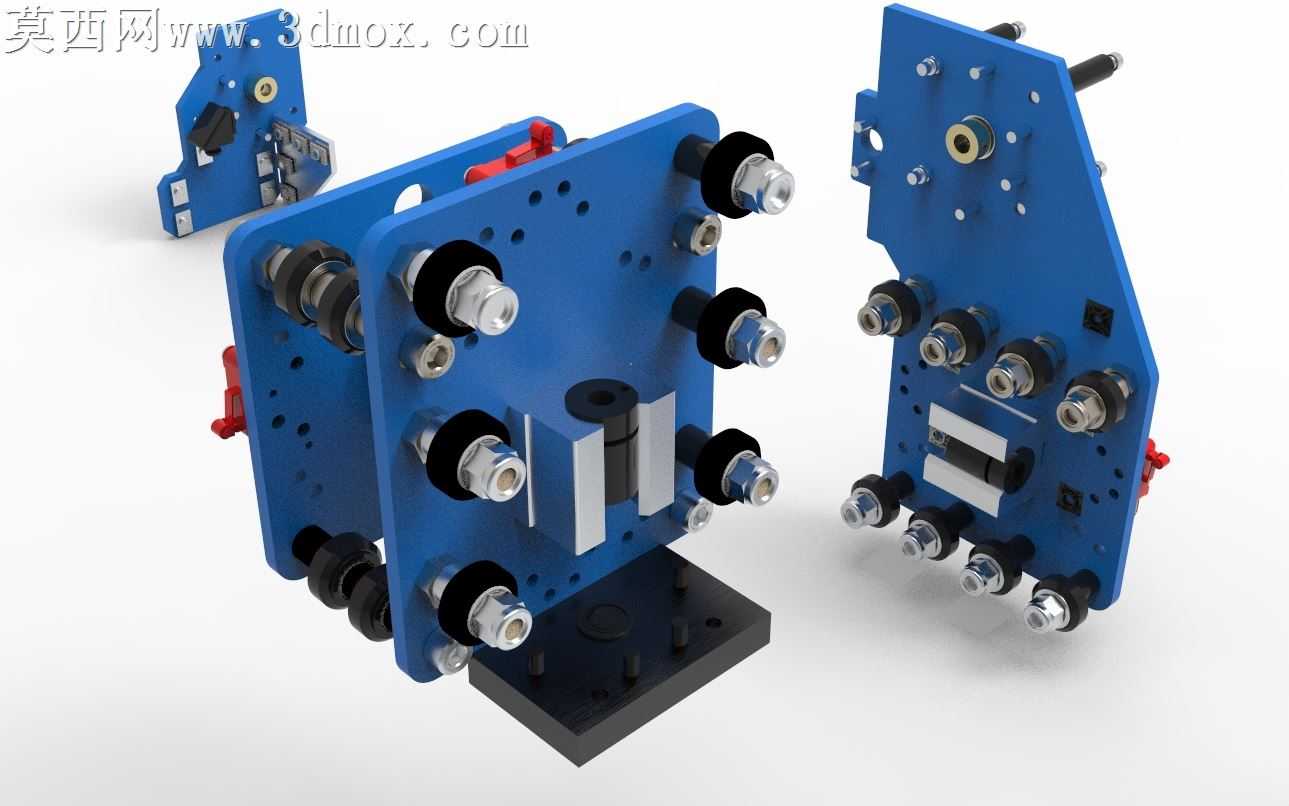

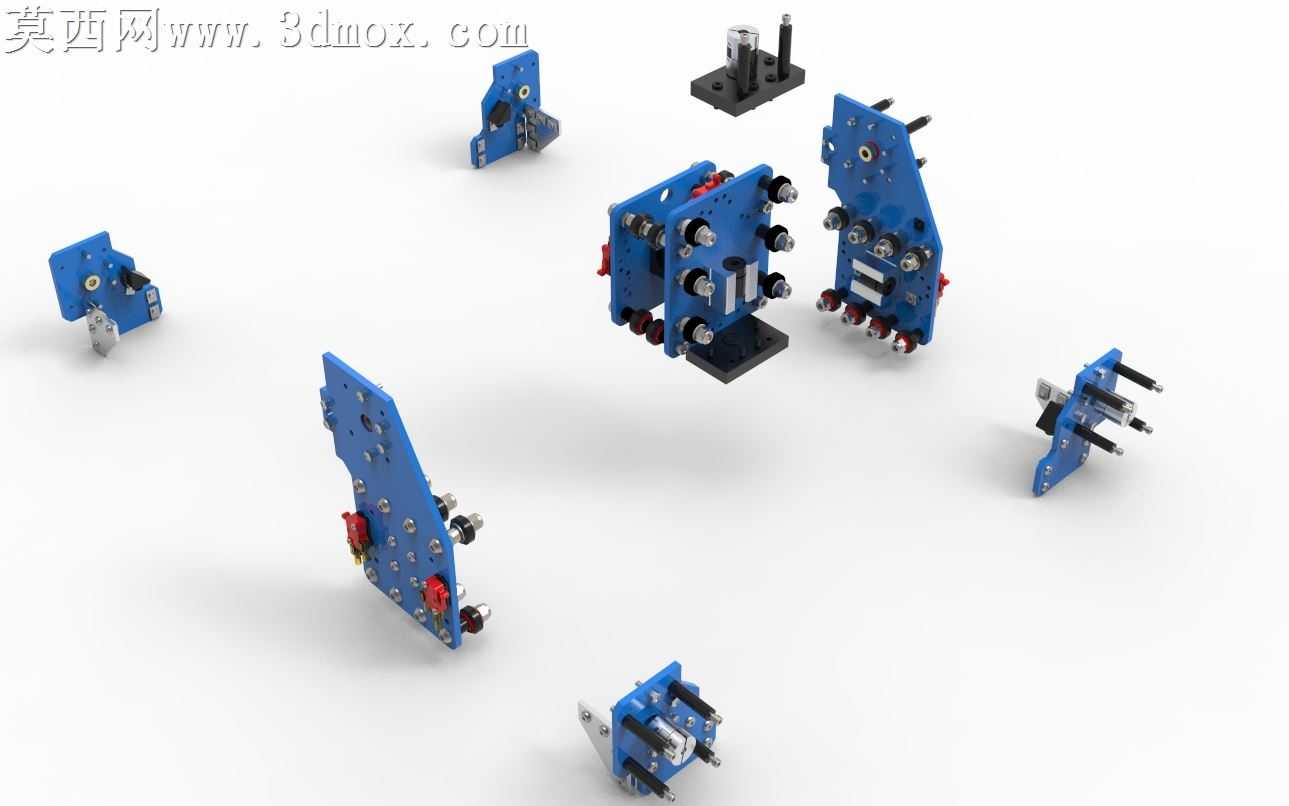

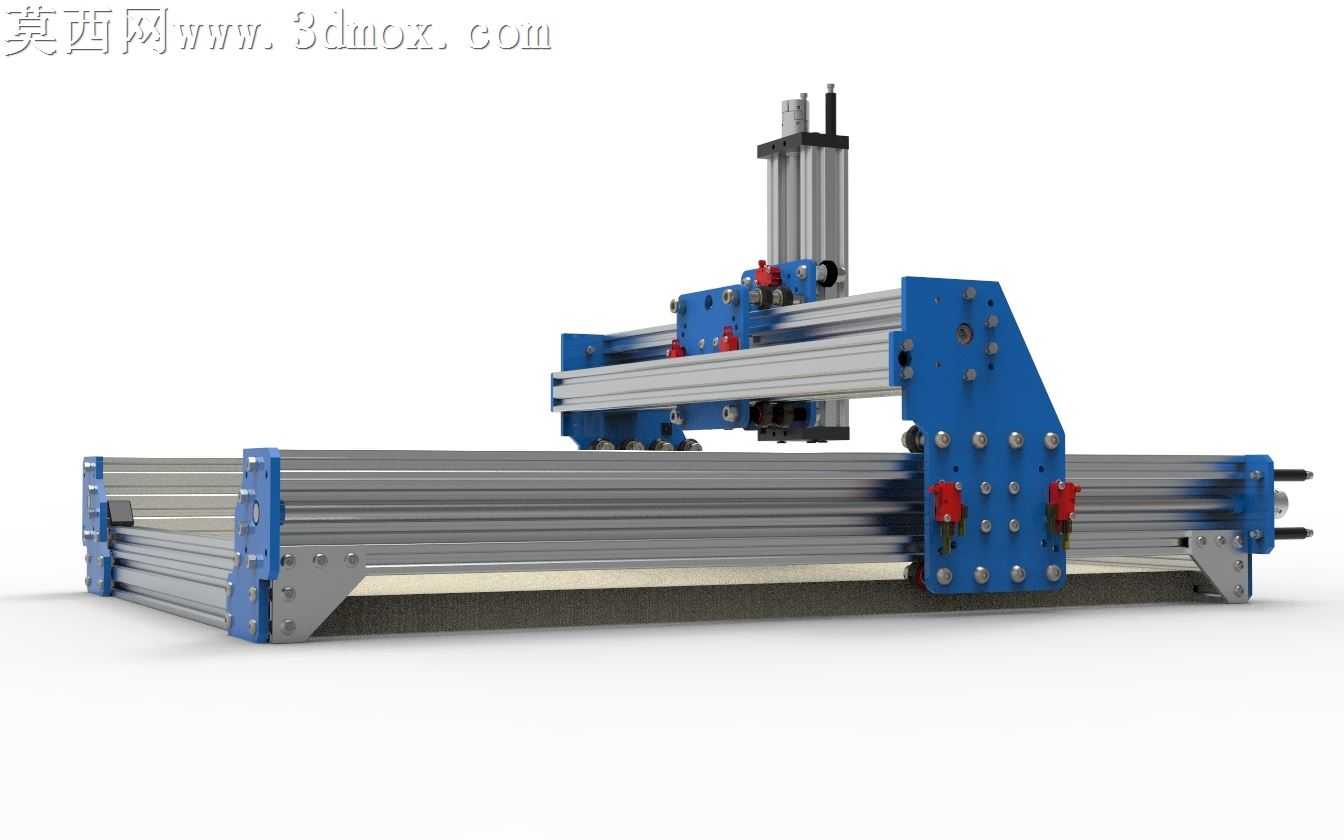

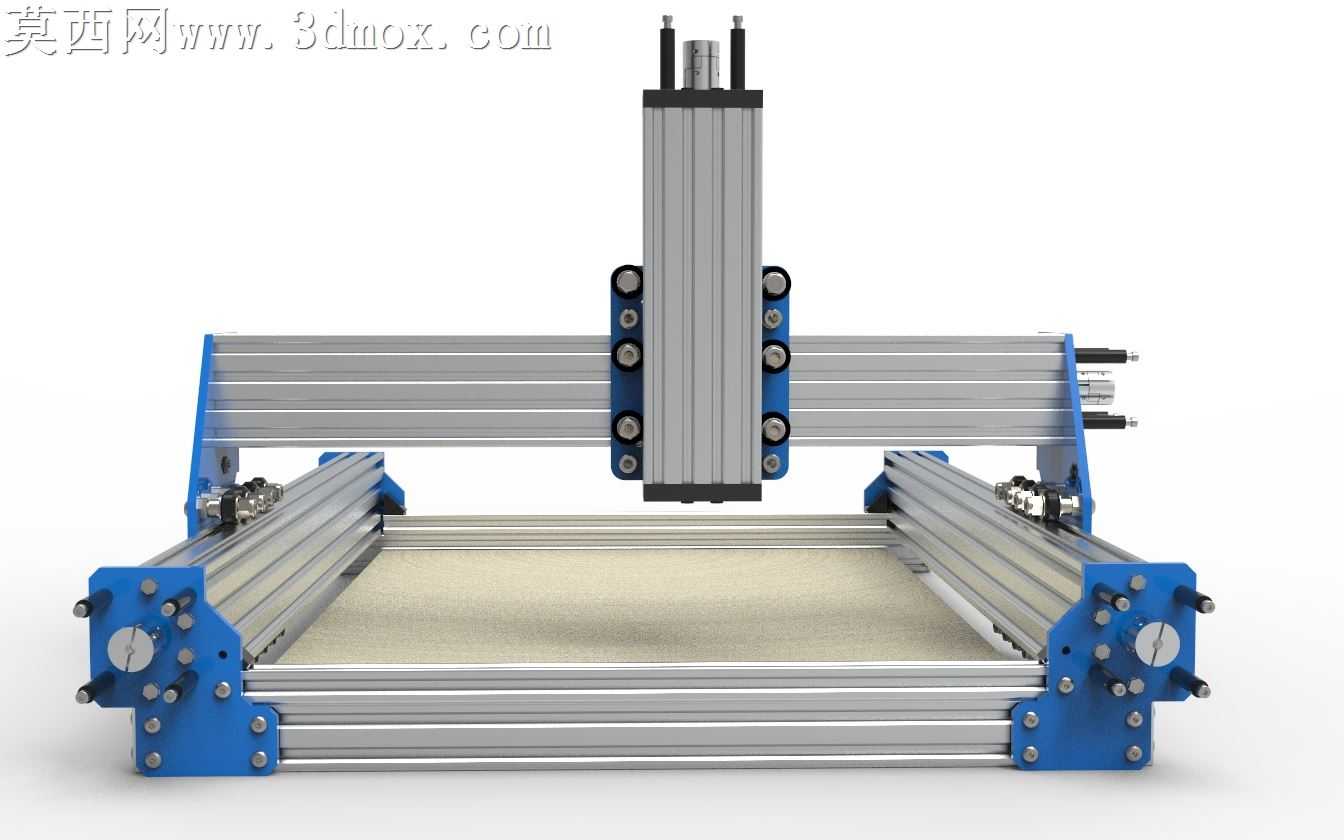

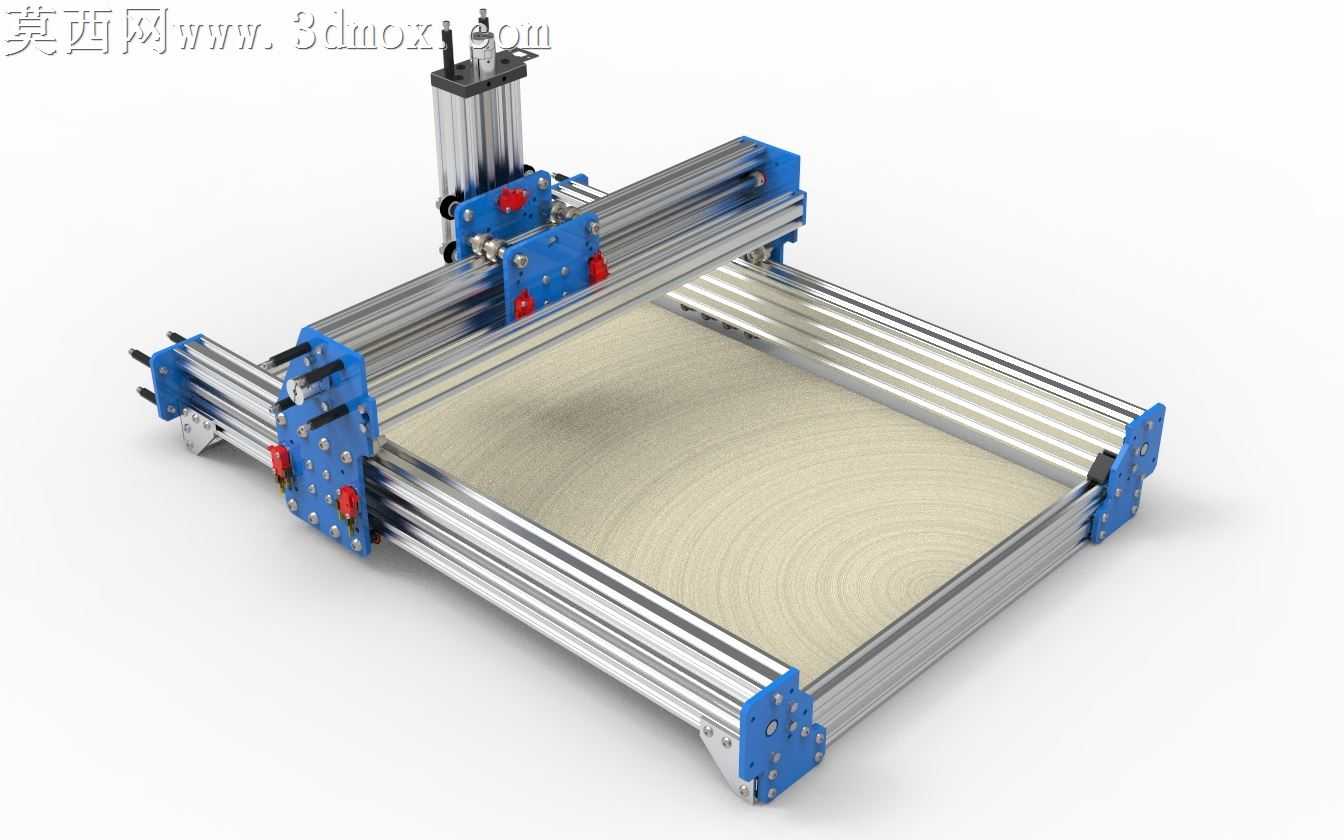

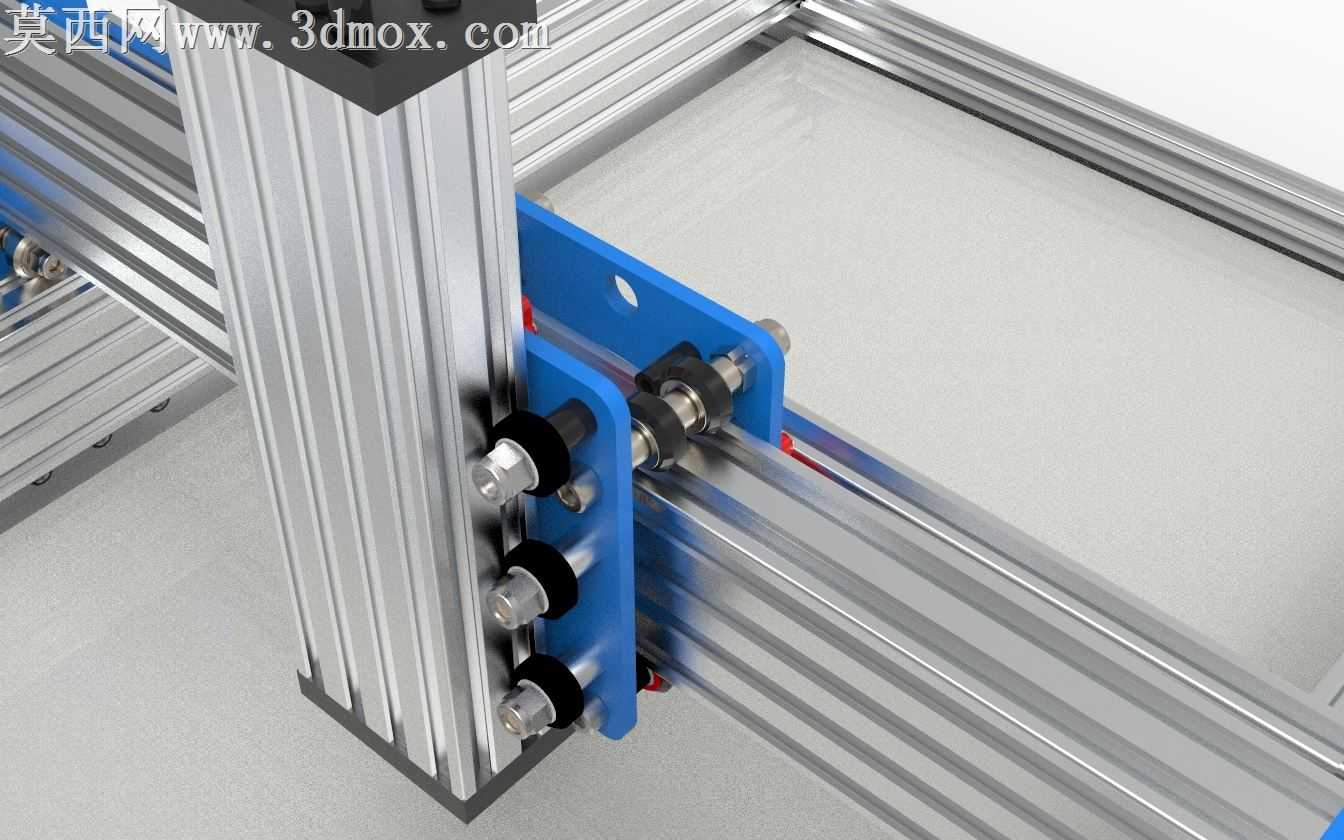

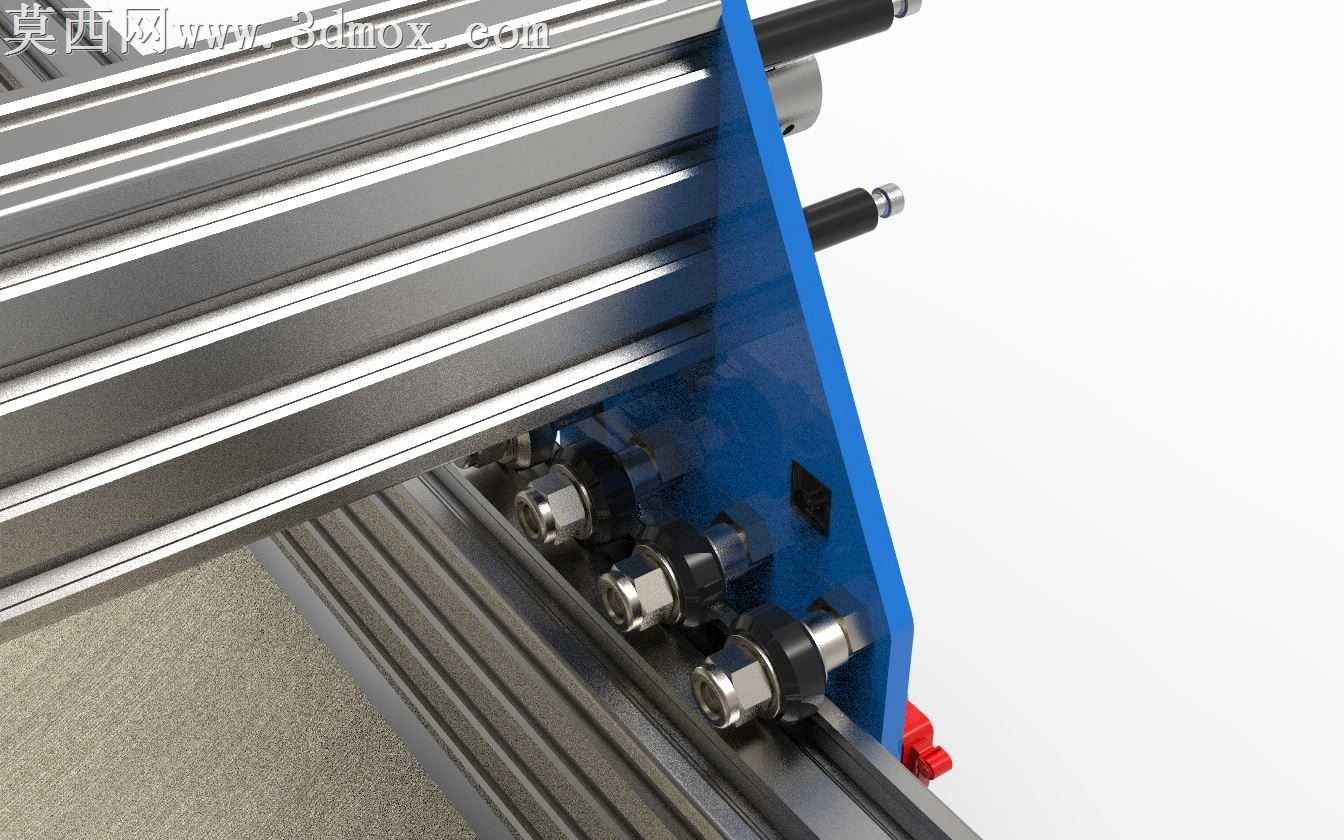

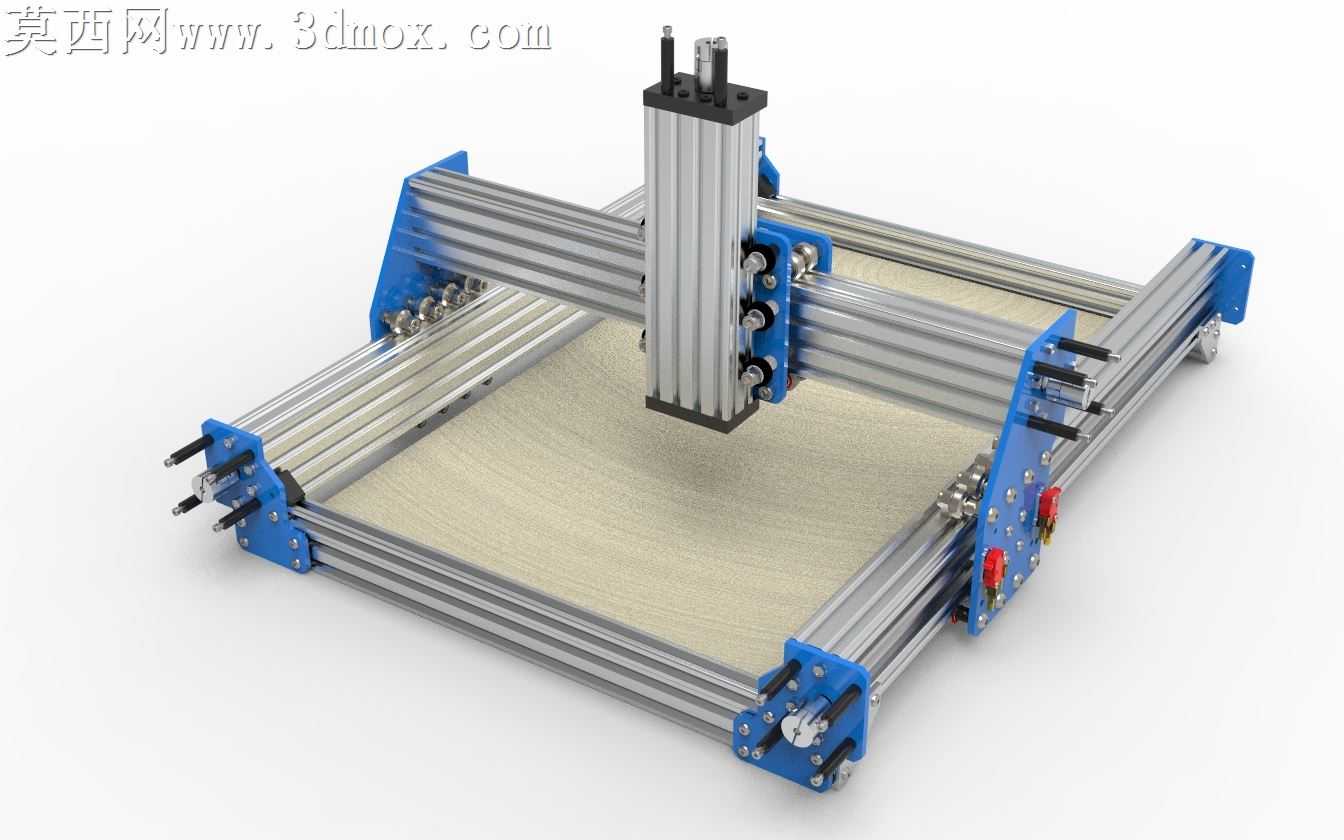

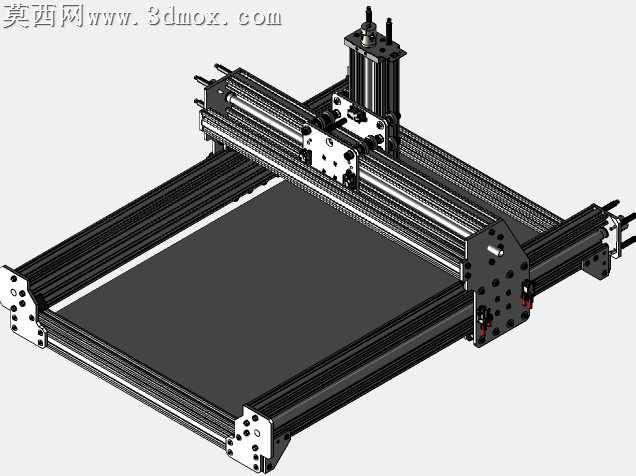

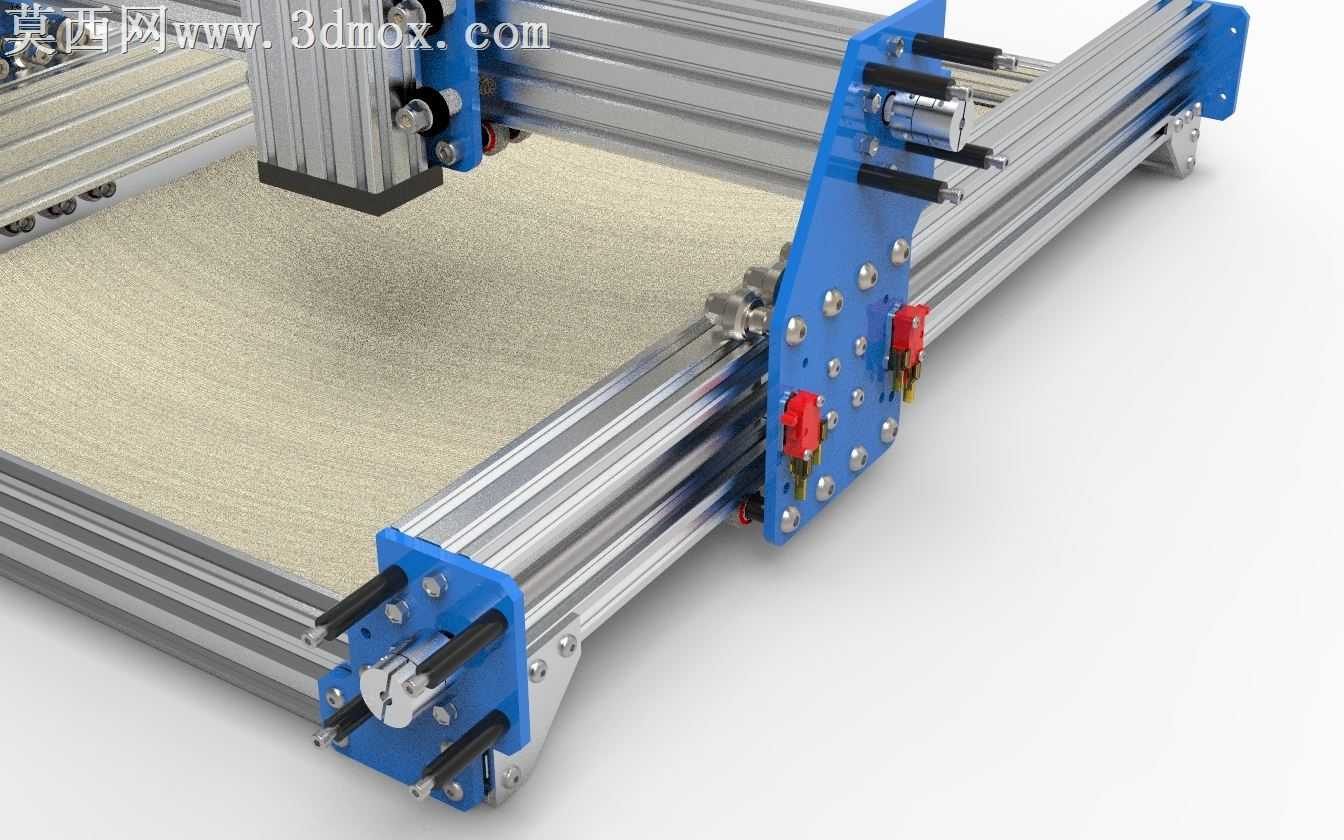

本作品为桌面级CNC加工设备的三维建模设计，整体采用工业铝型材作为主体框架搭建基础，在三维建模过程中，首先完成标准铝型材的参数化建模，精准还原型材的槽道结构、端面连接孔位尺寸，确保各段型材拼接时的装配公差符合实际加工装配要求，框架的角部连接采用专用蓝色角件进行固定，建模时还原了角件的加强筋结构、安装沉孔细节，保证连接结构的强度表现符合设备运行的刚性需求。设备的运动系统采用线性导轨作为传动导向部件，建模过程中对导轨的滑块结构、滚珠循环槽、安装定位面都做了精细化还原，X、Y、Z三个运动轴的布局采用经典的动龙门结构，Y轴双导轨平行布置于工作台两侧，X轴导轨横跨安装在Y轴滑块之上，Z轴主轴滑台垂直安装在X轴滑块上，各轴的传动部件采用T8丝杠结构，建模时还原了丝杠的螺纹牙型、配套螺母的固定座结构、以及轴端的轴承支撑位细节，确保传动结构的运动逻辑与实际设备完全一致。主轴部分采用气动主轴结构，建模时还原了主轴的缸体外形、进气接口、刀具夹头结构，搭配的工作台采用密度板材质作为加工承载面，渲染阶段为铝型材部件赋予了磨砂银白金属材质，连接角件赋予了蓝色工程塑料喷涂质感，导轨、丝杠等传动部件赋予了抛光钢材的高反射金属材质，工作台面赋予了浅米色木质纹理材质，通过光影渲染突出各部件的材质差异与结构层次。设计思路上，该设备采用V形槽轮搭配M8螺栓的张紧结构替代传统的同步带张紧机构，大幅提升线性系统的运行刚性，相比同类型的M5轮传动方案拥有更强的负载能力与运动稳定性，整体结构紧凑适合桌面放置，可满足小型工件的雕刻、铣削加工需求，建模过程中所有连接部位的紧固件都做了等比例还原，清晰展示了设备的完整装配逻辑，可用于设备的装配指导、结构优化参考以及相关教学演示使用。
