船用无刷推进动力螺旋桨驱动结构

　　这套动力结构主要面向小型船模、无人水面探测艇、轻载水下作业平台的动力推进场景，核心是把无刷电机的旋转输出直接耦合到螺旋桨端，省去了复杂的减速传动环节，能在紧凑的安装空间内输出足够的推拉力。从实际使用场景来看，这类直驱推进结构常被用在航速要求适中、续航优先级更高的小型水面载具上，比如内河水质采样无人艇、近岸水文监测浮标的动力模块、个人DIY的竞速船模，相比带减速箱的推进方案，直驱结构的转动部件更少，水下运行的噪音更低，也不容易被水中的纤维杂物缠绕卡滞。

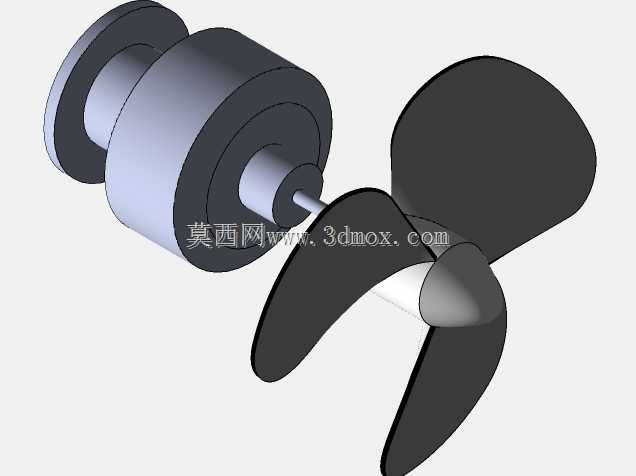

　　设计上首先考虑的是安装边界的适配性，电机本体采用圆柱阶梯式的外壳结构，前端的定位轴段可以直接卡入载具尾部的安装座孔位，不需要额外设计复杂的转接法兰，外壳的阶梯直径差刚好形成轴向定位面，安装时只需要在贴合面加一层防水密封圈，就能满足浅水环境下的密封要求，避免水渗入电机内部造成绕组短路。电机输出轴采用短轴直连的设计，轴端和螺旋桨的桨毂采用过盈配合加横向销钉固定的方式，能抵消螺旋桨高速旋转时产生的轴向反推力，不会出现长时间运行后桨叶松脱的问题。

　　螺旋桨部分采用三叶式的结构设计，桨叶的翼型截面是按照低转速下的推力效率优化的，每个桨叶的扭转角从桨根到桨尖逐步递减，能让桨叶不同半径位置的线速度和水流攻角匹配，减少旋转过程中的紊流损耗，提升动力转换效率。桨毂前端做了流线型的导流帽设计，能打散水流经过电机轴端产生的涡流，降低航行时的形状阻力，同时导流帽也能盖住桨叶和轴的连接销钉，避免销钉突出部位挂住水中的水草、渔网等杂物。

　　从功能特性来看，这套无刷直驱推进结构没有额外的传动损耗，电机的输出扭矩可以直接传递到螺旋桨，动力响应速度更快，在载具需要急加速或者规避障碍物的时候，能快速调整转速改变推力大小。无刷电机本身的结构没有碳刷磨损件，连续运行的寿命更长，不需要定期拆开维护更换碳刷，适合长期在户外水域部署的无人设备使用，减少后期的运维工作量。

　　尺寸设计上严格匹配小型载具的尾部安装空间，电机本体的最大外径控制在常规船模安装座的通用尺寸范围内，整体轴向长度从电机尾端到螺旋桨导流帽前端的距离，不会超出载具尾部的外轮廓边界，避免航行时螺旋桨触碰岸壁或者水底障碍物。螺旋桨的旋转直径也做了适配，既保证足够的桨叶扫水面积产生推力，也不会因为直径过大导致桨叶超出载具的舷宽，在靠岸或者和其他设备对接时碰坏桨叶。

　　实际选型搭配的时候，这套结构可以直接匹配常见的船用无刷电调，不需要额外修改安装接口，电机的绕组参数适配常用的锂电池供电电压，能在标准的动力电压区间内稳定工作，不会出现过载过热的问题。结构上所有转动部件的同轴度都做了优化，电机轴和螺旋桨桨毂的同轴度公差控制在很小的范围内，高速旋转时不会产生明显的径向振动，避免振动传递到载具本体上影响搭载的探测传感器精度。另外，电机外壳采用防水密封结构设计，绕组部分做了浸漆绝缘处理，即使在溅水或者短暂浸水的环境下也能正常工作，满足水上使用的环境要求。
