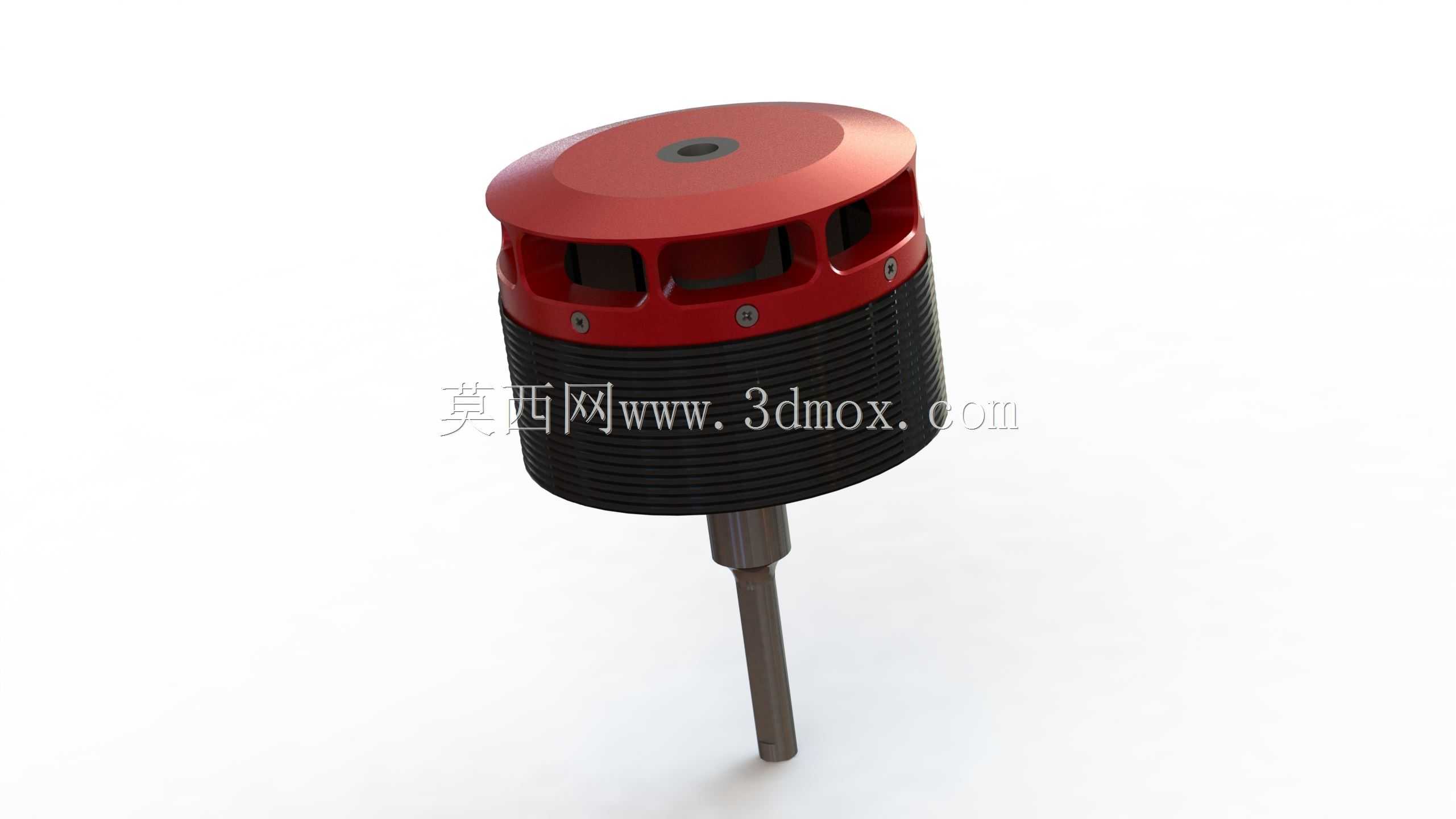

Konronik Pyro 850外转子无刷电机结构

　　做航模动力系统选型和结构匹配的时候，这类外转子无刷电机的三维数模是非常实用的参考，尤其是涉及到动力段装配干涉校验、安装座适配设计的时候，完整的can壳与轴组件结构能省去大量逆向测绘的时间。先从实际应用场景来说，该规格电机主要面向大级别固定翼航模、700级以上遥控直升机以及重载多旋翼无人机的动力输出需求，这类应用场景对电机的扭矩输出密度、动平衡精度、轴系径向跳动量都有极高要求，一旦结构设计存在偏差，高速运转时很容易出现共振、轴系磨损过快甚至输出轴断裂的问题。

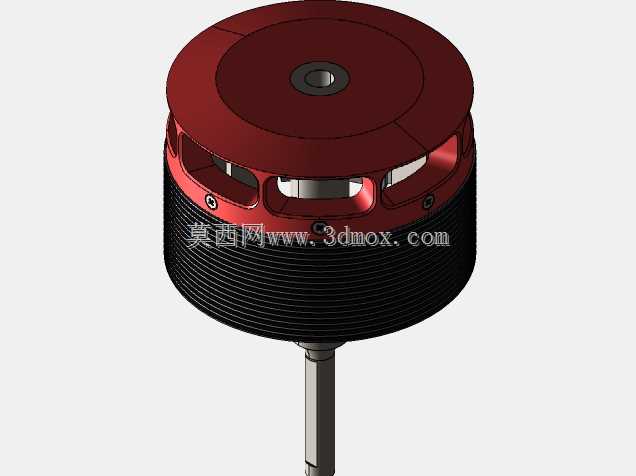

　　从产品功能特性来看，这款电机采用外转子结构设计，转子外壳集成散热鳍片结构，也就是图中红色端盖部分的镂空开槽，在转子高速旋转时能形成主动风道，直接带走定子绕组产生的热量，相比封闭式内转子电机，同功率规格下持续工作的温升能低15到20摄氏度，更适合大拉力持续输出的工况。输出轴采用高强度合金钢材质，轴伸端的直径、伸出长度都严格匹配主流航模动力的桨座、齿轮传动安装尺寸，不需要额外做轴套适配就能直接装配标准规格的传动部件。can组件也就是电机的外转子壳体部分，采用高强度铝合金一体车削加工，表面做硬质阳极氧化处理，既保证了转子磁钢安装的同轴度，又能在磕碰、摔机时提供足够的结构强度，避免磁钢碎裂脱落。

　　聊到设计思路，这款电机的结构排布非常注重动平衡冗余，转子磁钢采用对称嵌装结构，端盖的固定螺丝孔采用等角度均布设计，在建模阶段就已经做了动平衡配重的预留位，不需要后期在转子外壳上额外打孔配重就能达到G2.5级以上的动平衡精度，最高支持的持续转速能满足大级别航模的动力需求。定子部分的安装基座与can壳之间预留了均匀的气隙，气隙宽度控制在0.3到0.5毫米之间，既保证了磁路转换效率，又避免了高速运转时转子与定子发生扫膛故障。出线端的位置做了走线槽预留，能避免动力线在装配时被转子剐蹭破损，也方便安装座设计时预留走线空间。

　　再说到外形尺寸与安装边界，这款电机的定子安装座采用标准的十字安装孔位，孔距匹配主流大级别电机的安装座规格，安装面的平面度公差控制在0.02毫米以内，能保证电机安装后与安装座完全贴合，不会因为安装面倾斜导致轴系偏载。电机整体的最大外径、总长度、轴伸长度都有明确的边界尺寸，在做整机结构布局时，可以直接将数模导入装配体，校验电机与机身结构、整流罩、传动齿轮的间隙，尤其是遥控直升机的动力传动布局，需要精确匹配电机轴与主齿轮的啮合间隙，有了精确的三维数模就能直接在软件里调整安装座的高度，不需要反复打样测试。轴伸端的卡簧槽、扁位结构都完全还原实物结构，装配时可以直接套用标准的卡簧、桨座紧固件，不需要额外修改零件尺寸。

　　对于结构设计从业者来说，这类完整的电机组件数模还能作为动力单元的标准件库素材，在做各类小型移动机器人、电动动力设备的结构设计时，可以直接调用匹配动力参数的电机数模，快速完成动力段的布局校验，避免因为电机尺寸估算错误导致后期结构返工。尤其是在做传动结构匹配时，轴的配合公差、安装孔的位置度都可以直接参考数模的设计参数，保证加工后的零件能与电机完美适配，减少装配时的修配工作量。另外数模里的散热结构设计也有很高的参考价值，在设计同类型外转子动力设备时，可以直接借鉴这种转子集成风道的散热思路，在不增加额外散热零件的前提下提升设备的持续工作能力。
