商用组合式空气处理机组结构设计

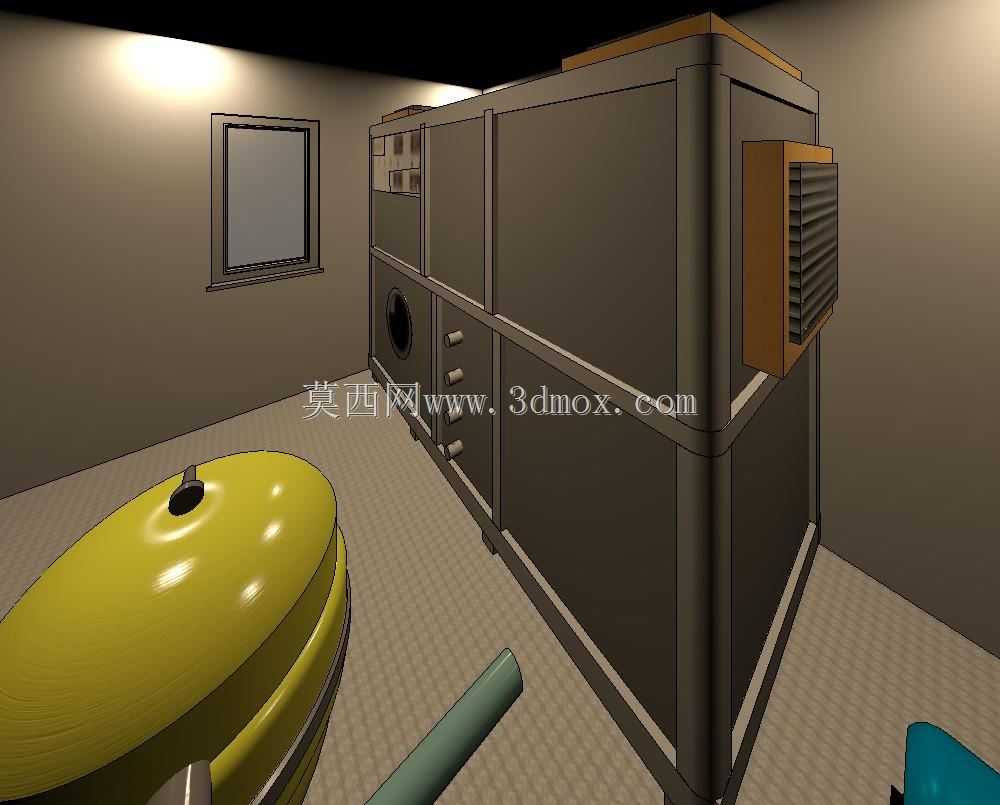

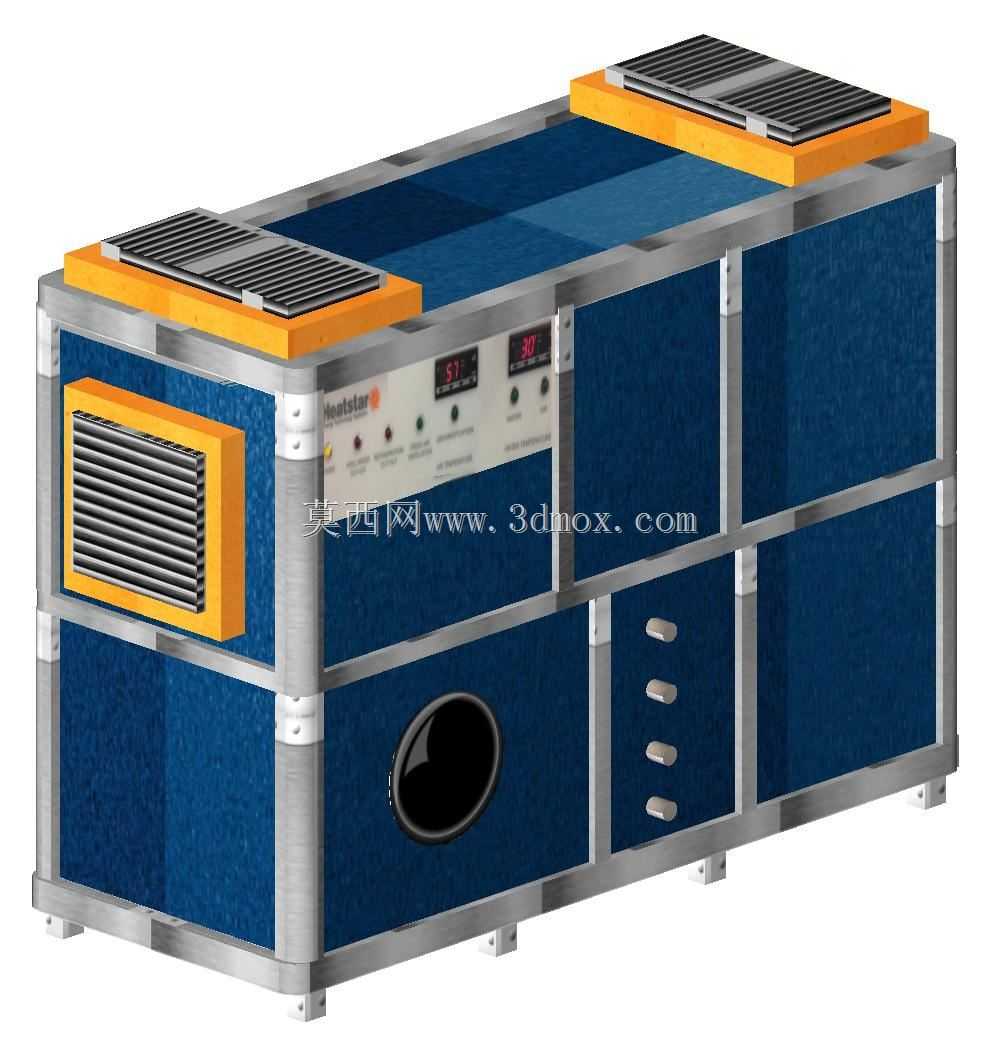

　　这套空气处理机组的三维结构，还原了商用暖通系统核心送风处理设备的完整装配逻辑，建模过程中优先考虑了机房安装场景的实际边界约束，没有做脱离工程实际的理想化简化。从结构布局来看，机组采用框架式拼装结构，主箱体采用分段式模块化设计，各功能段通过法兰边框拼接，现场安装时可根据机房空间调整段体排列顺序，适配不同长宽比的设备机房布局，比如商业综合体地下机房、工业厂房附属空调机房、游泳馆配套除湿通风机房这类空间受限的场景，都能通过调整段体组合方式完成布设，不需要额外改动建筑主体结构。

　　设备的功能段排布遵循空气处理的流程逻辑，进风段预留了初效过滤器的安装滑轨，日常维护时可直接从侧门抽出滤料更换，不需要拆解箱体主体结构；表冷段与加热段的盘管采用倾斜布设角度，方便冷凝水顺坡度流入底部接水盘，避免机组运行时出现积水滋生细菌、冬季冻裂盘管的问题；送风机段与电机采用分体式减震安装结构，电机与风机叶轮之间通过皮带轮传动，建模时还原了皮带张紧调节的预留行程，现场调试时可通过调整电机安装座的螺栓位置改变皮带张紧度，不需要额外加装张紧轮结构。

　　从安装边界来看，机组底部设置了统一高度的槽钢支脚，支脚预留了地脚螺栓的安装孔位，安装时不需要额外制作设备基础框架，直接在找平后的机房地面通过膨胀螺栓固定即可，支脚高度预留了冷凝水排水管的布设空间，接水盘的排水口可直接对接机房排水管网，不需要额外抬高机组。机组侧面的检修门采用压紧式门锁结构，门体四周粘贴密封胶条，关闭后可保证箱体漏风率满足通风设备的验收标准，检修门的开启角度预留了120度的转动空间，更换内部配件时不会被周边管线阻挡。

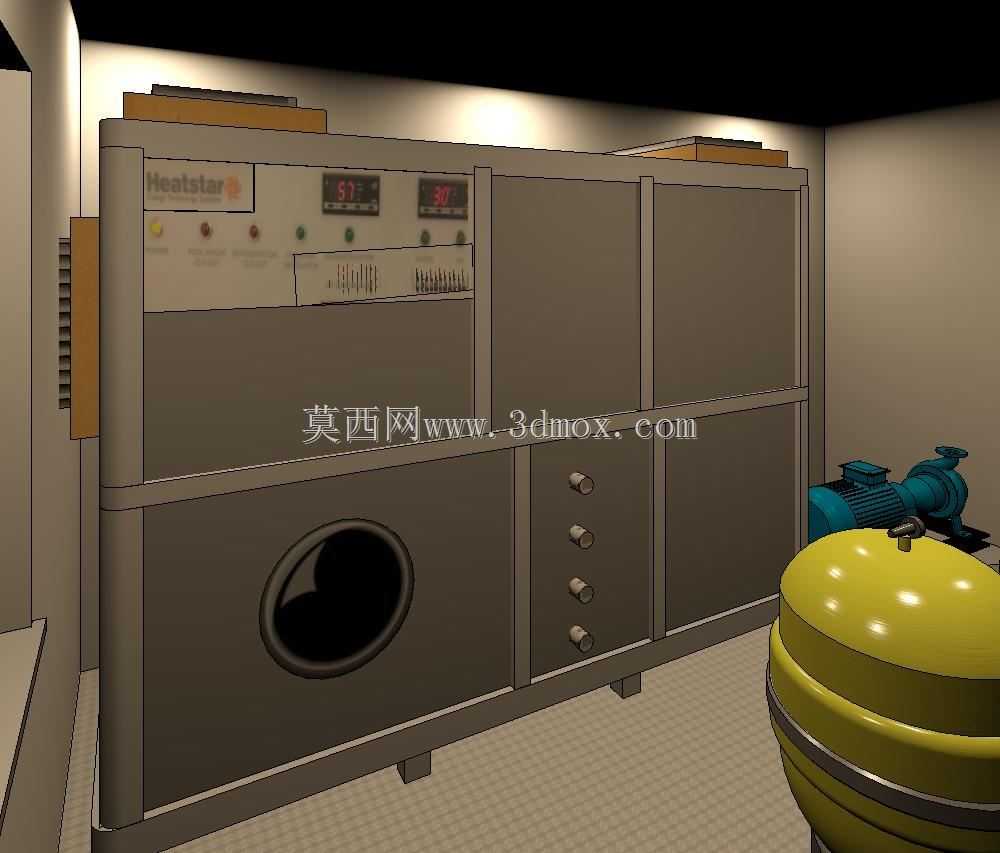

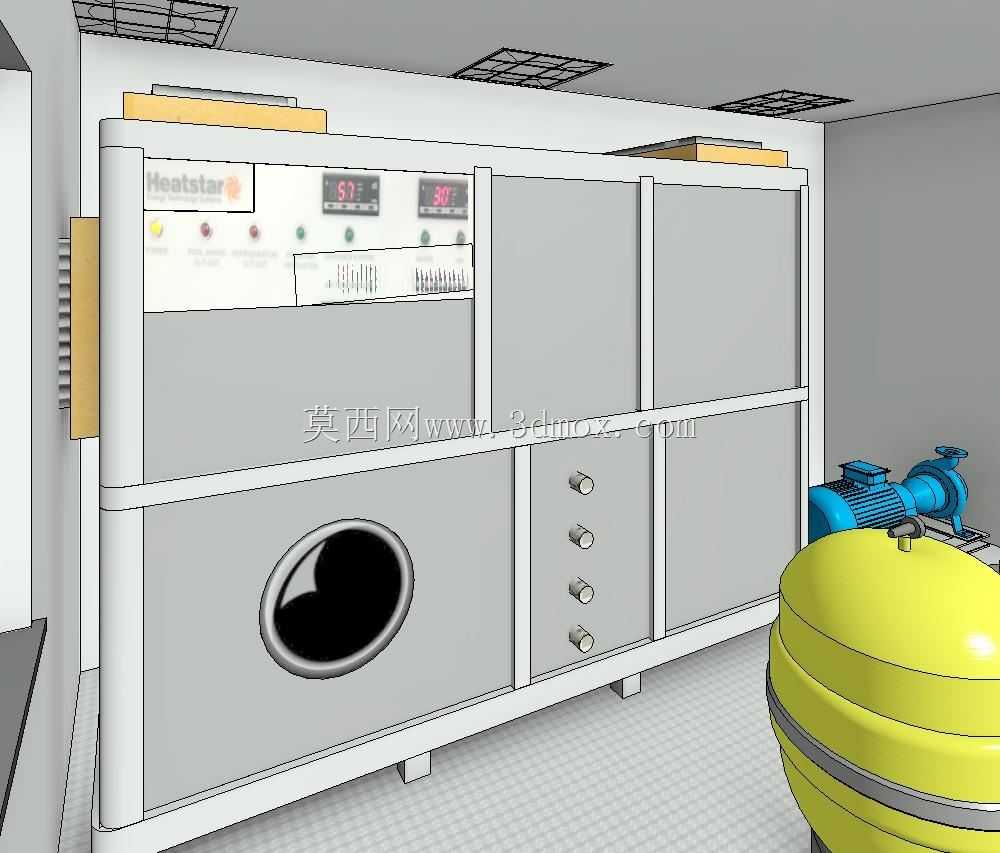

　　设备的控制部分设置在箱体正面的操作面板区域，面板上预留了温湿度显示屏、运行状态指示灯、功能切换按钮的安装位，内部走线槽沿箱体框架内侧布设，强电与弱电线路分槽布置，避免运行时出现信号干扰。配套的储液罐体与循环泵设置在机组侧方，与主箱体通过管道法兰连接，建模时还原了管道的软连接结构，可抵消设备运行时的振动传递，避免管道接口长期受振动出现渗漏问题。

　　建模过程中对所有钣金件的折弯半径、螺栓孔位间距、密封件的压缩量都做了1:1还原，结构设计人员可直接参考该模型完成同类型机组的变型设计，不需要重新核算部件的干涉间隙；设备选型人员也可通过模型直观判断机组的安装空间需求，提前规划机房内的管线走向、设备运输通道，避免现场安装时出现尺寸不匹配的问题。机组的热启动功能结构集成在加热段内部，通过旁通风阀的切换实现开机时的快速送风升温，不需要等待盘管整体预热，可缩短商用场景下空调系统的启动等待时间，适配人流量波动较大的公共区域通风温控需求。
