泳池循环水处理机房管路设备布局设计

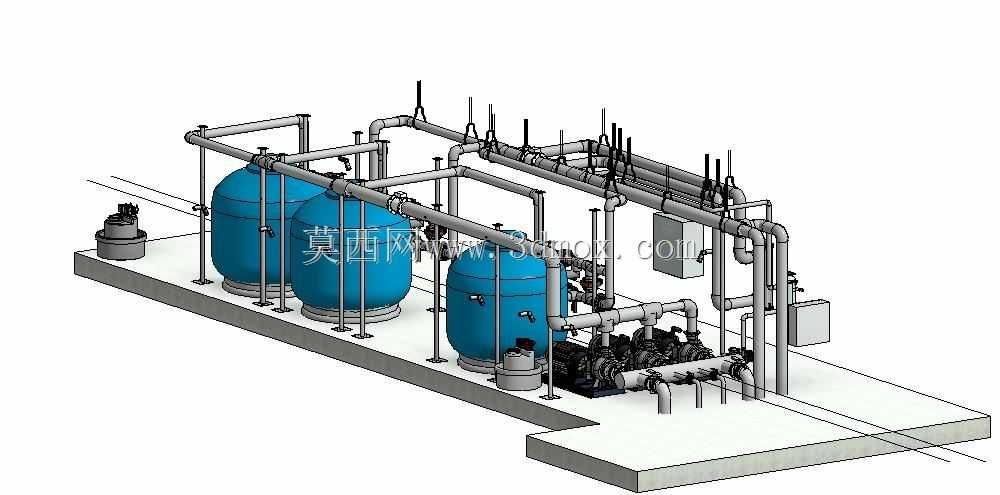

　　这套三维布局对应的是室内恒温泳池配套的水处理机房场景，这类机房是泳池运维的核心功能区，所有泳池水体的循环、净化、温控、消毒环节都要在这个空间内完成，布局合理性直接决定后期运维效率、管路压损控制以及设备检修空间预留是否达标。从实际工程落地角度看，这类机房通常设置在泳池侧方地下层或相邻附属建筑内，需要避开泳池主体结构的承重柱网，同时要预留设备吊装进场的通道，不能出现设备就位后无法更换易损件的问题。

　　先从核心处理单元说起，布局里的蓝色罐体是石英砂过滤单元，这类砂滤罐是泳池水处理的核心固液分离设备，罐体内部装填不同粒径级配的石英砂滤料，当循环水泵带压将泳池回水送入罐内时，水体透过滤料层，水中的毛发、皮屑、悬浮物杂质会被滤料层截留，过滤后的清水再送入后续处理环节。建模时要注意这类罐体的安装边界，罐体顶部要预留至少1.2倍罐体高度的滤料装填更换空间，罐体底部要设置排污管路接口，对接机房的排污总管，反冲洗时的废水要能顺畅排出，不能出现积水泡坏设备基础的问题。罐体侧面的进出水口要设置软接和阀门，方便后期检修时切断管路，不用排空整个系统的存水。

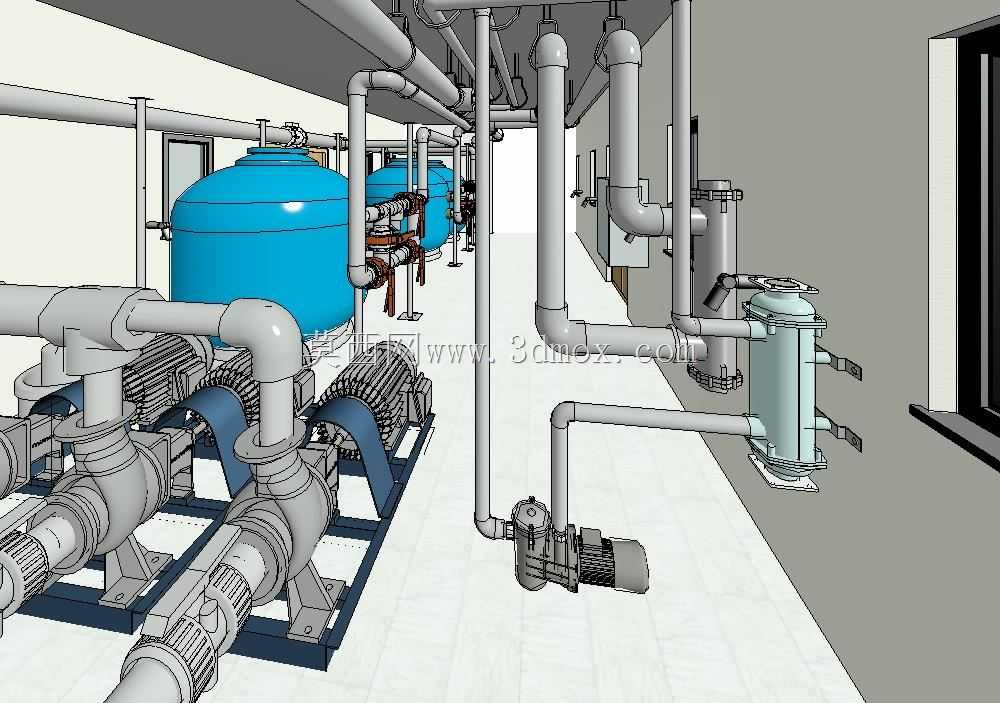

　　紧邻砂滤罐布置的是卧式离心循环泵组，这部分是整个水循环系统的动力源，泵组的选型要匹配整个管路系统的压损，包括砂滤罐的阻力、换热器的阻力、管路沿程阻力、紫外线消毒器的阻力，还要预留10%左右的扬程余量，避免长期运行后滤料堵塞、管路结垢导致流量不足。建模时泵组的基础要做高出机房地面150mm的混凝土减震台，泵体进出口都要设置橡胶软接头，减少运行时的振动传递到管路产生噪音，泵组前方要预留至少0.8m的操作空间，方便日常巡检时查看压力表、更换机械密封。泵组的吸水管路要做偏心异径管连接，避免管路积气产生气蚀，缩短水泵叶轮的使用寿命。

　　管路系统全部采用等径 sweep 扫掠建模，完全贴合实际工程的管路走向逻辑，没有出现直角硬弯这类不合理的设计——实际工程中给排水管路的转弯半径通常取管道直径的1.5到3倍，尤其是循环水系统，过小的转弯半径会大幅提升局部压损，增加水泵的运行能耗。管路的支吊架布置也在模型里做了预留，水平管路每隔3到4米设置一个固定支架，转弯处、阀门两侧都要增设支架，避免管路运行时因为水锤效应产生晃动。不同功能的管路在实际施工中会做色标区分，循环给水管、回水管、排污管、加药管、热水供回水管都有对应的标识颜色，建模时也可以通过材质区分方便后期施工交底。

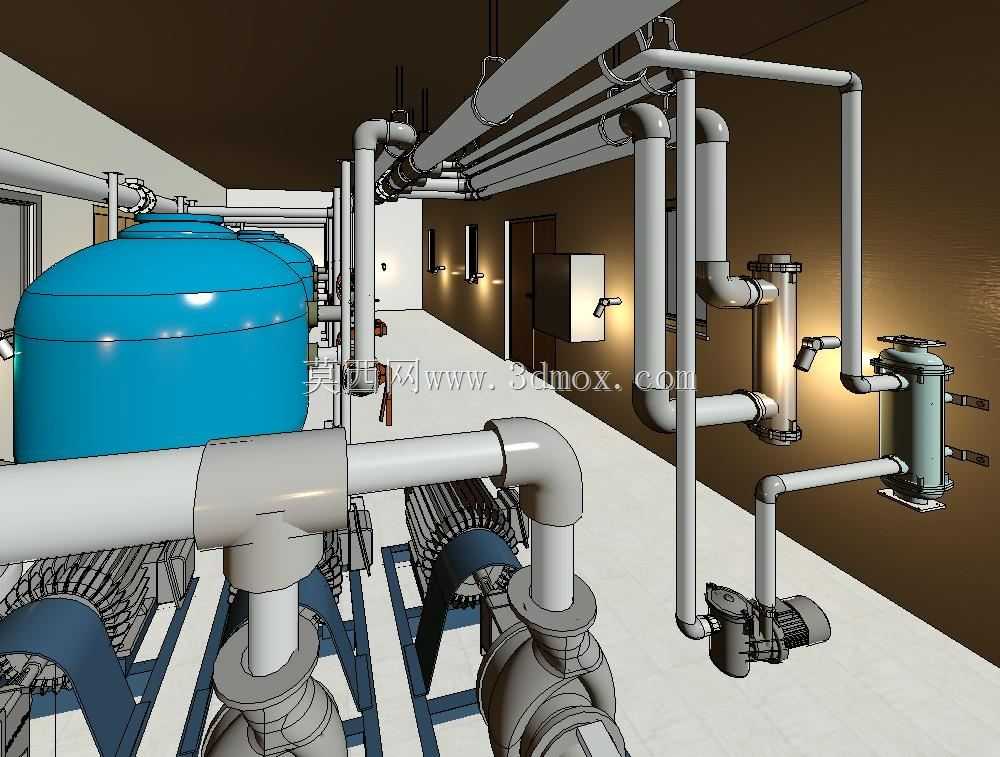

　　在过滤单元之后的管路上，串联了紫外线水处理装置，这部分是泳池水消毒的核心环节，相比传统的氯消毒，紫外线消毒不会产生刺激性的氯胺，能提升泳池的使用体验，设备安装时要注意灯管的更换空间，设备两端要预留至少1倍灯管长度的抽拉空间，不能紧贴墙面布置。之后串接的是热交换器，用来维持泳池水体的恒定温度，恒温泳池的水温通常控制在26到28摄氏度，热交换器的热源一般接建筑的集中热水系统或者独立的空气源热泵，建模时要注意热交换器的冷热侧接口方向，不要接反进出水管，设备下方要设置接水盘，避免冷凝水滴漏泡坏地面。

　　加药单元布置在泵组侧方的空闲区域，包含PAC絮凝剂加药计量箱和计量泵，絮凝剂会在泵组吸入口前端投加，和回水充分混合后，让水中的微小悬浮物絮凝成大颗粒，提升砂滤罐的过滤效率。计量泵的出口要设置背压阀和阻尼器，保证加药量精准，不会因为管路压力波动出现加药过量或者不足的问题。加药管路要采用耐腐蚀的UPVC管材，避免药剂腐蚀管路出现漏液问题。管路上设置的流线型磁流电磁流量计，用来实时监测系统的循环流量，数据可以对接机房的自控系统，当流量低于设定值时自动触发报警，提醒运维人员检查滤料是否堵塞、水泵是否运行异常，流量计安装时要保证前后有足够的直管段，前端至少5倍管径、后端至少3倍管径的直管距离，避免管路涡流影响计量精度。

　　整个机房的布局严格按照工艺流程顺序排布，从泳池回水进来，依次经过毛发收集器、循环泵、加药混合段、砂滤罐、紫外线消毒器、热交换器，最后送回泳池，整个流程没有出现管路折返的问题，最大程度缩短了管路长度，降低了沿程压损。设备之间的检修通道宽度都预留了1m以上，满足日常巡检和设备更换的需求，所有设备的基础位置、管路标高都做了精准定位，施工时可以直接对照模型进行放线，减少现场返工的概率。这类三维模型在项目前期可以用来做管线综合碰撞检查，避免管路和建筑结构、通风桥架、电气管线出现交叉碰撞，也能直观给甲方展示机房的最终布局效果，提前核对设备选型和工艺要求是否匹配项目需求。
