经典吃豆人角色立体造型结构设计

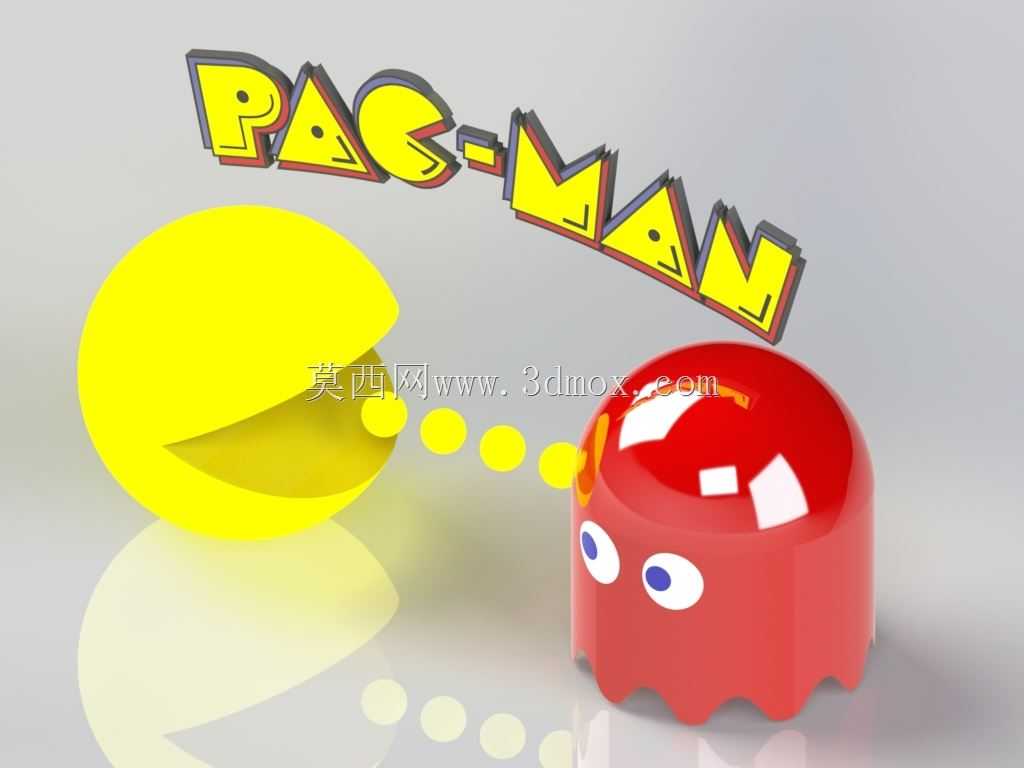

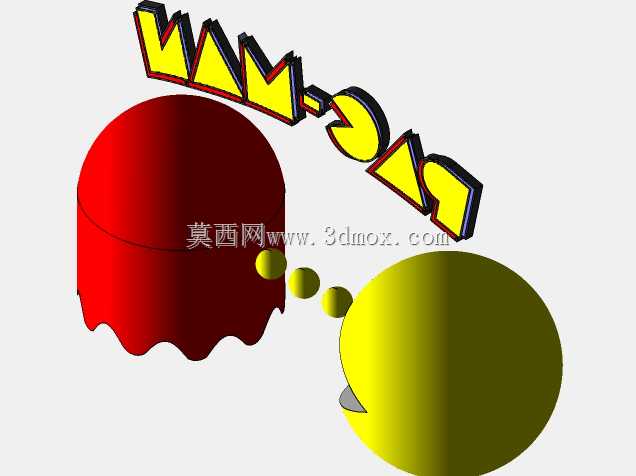

　　本次完成的吃豆人系列立体造型设计，核心覆盖经典黄色吃豆人主体与红色幽灵两个核心IP形象，整体造型完全还原初代街机版本的视觉识别特征，同时针对实体化落地的结构需求做了全维度的工程适配，可直接对接潮玩手办生产、商业美陈装置搭建、主题场景装饰等多类落地场景。从结构设计逻辑来看，两个造型均采用回转类基础特征做主体框架搭建，吃豆人主体以完整球体为基础基体，通过楔形切除特征构建标志性的开口进食结构，切除角度严格匹配初代游戏中吃豆人张口的视觉比例，开口边缘做R0.8mm的圆角过渡，避免实体生产过程中出现锐边磕碰问题，同时也还原了游戏像素风格下的圆润视觉感受。吃豆人本体的直径参数可根据实际应用场景做等比例缩放，常规桌面摆件版本设定为80mm直径，若用于商业美陈的大型展示装置，可直接通过全局缩放调整至1200-1800mm直径，缩放过程中所有圆角、壁厚参数按比例同步匹配，不会出现特征失真或结构强度不足的问题。进食轨迹上的黄色圆点采用等距阵列排布，圆点直径设定为吃豆人主体直径的12%，相邻圆点的中心距为圆点直径的2.5倍，完全还原游戏中豆子排布的视觉节奏，每个圆点与支撑平面的接触位置做0.5mm的定位凸台，方便后续粘接或螺丝固定时快速对位，减少装配环节的对位调整工作量。红色幽灵的主体结构采用半圆柱与直壁段结合的形式，上半部分为半球形封顶结构，下半部分为等直径的直壁筒体，底部采用连续波浪形切口还原幽灵下摆的浮动视觉效果，波浪的起伏高度设定为筒体直径的15%，

　　每个波浪的圆弧半径统一，保证视觉上的流畅感。幽灵的眼部采用嵌入式结构设计，眼白部分为圆柱形凸台，蓝色瞳孔为偏心布置的小圆柱，偏心方向统一朝向吃豆人所在位置，还原游戏中幽灵追逐状态的神态，眼部特征与主体的配合公差设定为H7/g6，既可以满足紧配粘接的需求，也可以在拆件生产时单独做分色处理，减少后续喷涂的遮罩工作量。幽灵顶部的高光块采用不规则多边形切除后填充透明材质的结构设计，模拟光滑塑胶表面的反光效果，透明件与主体的配合位置做0.3mm的沉台，保证粘接后表面齐平无台阶。从安装边界来看，两个造型的底部均设计有隐藏式平底安装面，小型摆件版本的安装面可直接粘贴防滑胶垫放置于桌面，大型展示版本的安装面预留有M6的内螺纹孔位，

　　可直接与地面的膨胀螺栓或展台的支撑骨架连接，安装孔位的位置做了加厚处理，壁厚达到5mm，避免长期户外展示时出现连接位开裂的问题。壁厚设计上，所有实体结构的均匀壁厚设定为2.5mm，若采用注塑工艺生产，可直接在主体内部做掏空处理，掏空前预留1.2mm的拔模斜度，方便模具脱模；若采用3D打印工艺生产，可直接保留实心结构或根据需求调整内部填充率，无需额外修改外部特征。在实际应用场景中，该套造型除了常规的潮玩手办生产之外，还可用于游戏主题展厅的互动装置搭建，比如在吃豆人开口位置加装红外感应模块，配合灯光音效实现互动触发效果，结构设计时已经在吃豆人内部预留了直径40mm的空腔，可容纳常规的感应模块、电池与小型扬声器，无需额外破坏外部造型结构；

　　也可作为主题商业空间的装饰构件，安装于墙面或吊顶位置，安装面的预留孔位可适配常规的膨胀螺丝与挂件结构，安装后整体突出墙面的距离可根据缩放参数调整，不会占用过多的通行空间。设计过程中特意规避了复杂的曲面特征，所有造型均可通过拉伸、旋转、阵列、切除等基础建模特征完成，没有不可展开的异形曲面，不管是做CNC加工首版，还是开模量产，都能有效控制加工成本与生产周期，同时所有特征的圆角过渡都做了统一规范，不会出现应力集中的位置，保证产品在日常使用过程中不会出现边角断裂的问题。针对不同的表面处理需求，造型的外表面全部做了G1连续的曲面处理，不管是做哑光喷油、电镀还是水转印工艺，都不会出现表面棱线或光影断层的问题，能够很好地还原不同材质的表现效果。
