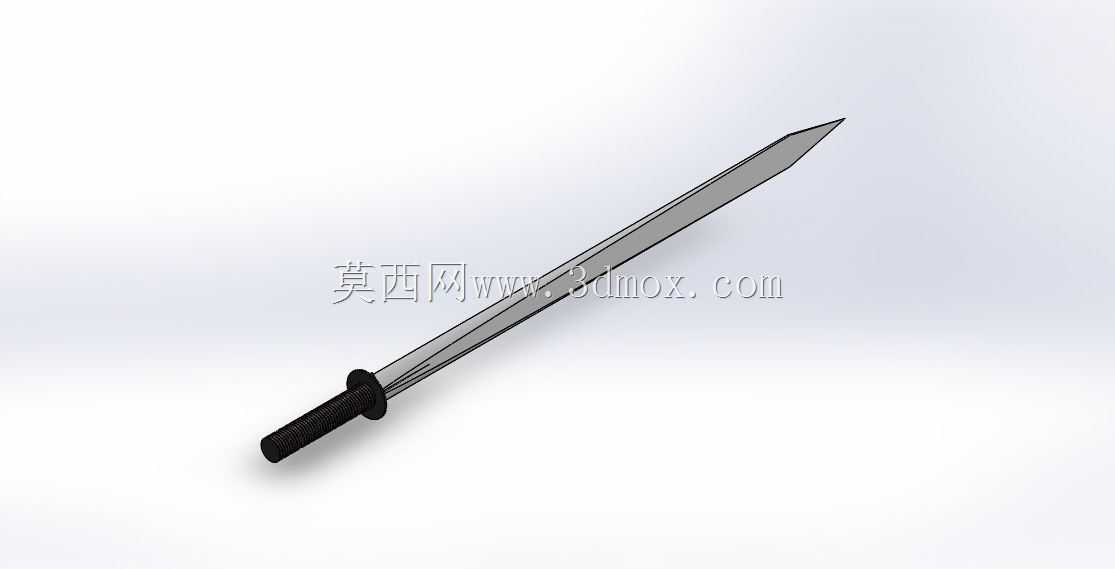

中式单手直身冷兵器长剑三维结构设计

　　本次完成的直身长剑结构设计，首先从实际使用场景的受力边界倒推整体参数，日常武术训练、影视道具制作、文创展品复刻是这类结构最常见的落地场景，不同场景下的载荷要求差异极大，因此建模阶段就做了分场景的结构冗余预留。先看握持段的设计，手柄采用带防滑纹理的圆柱收腰结构，整体直径控制在32mm，适配绝大多数成年使用者的握持围度，手柄长度120mm，刚好满足单手握持时的掌部贴合空间，靠近护手位置做了2mm的直径凸起，避免劈砍动作中手部向前滑移脱把。护手盘采用圆盘式结构，直径85mm，厚度4mm，边缘做了R3的圆弧倒钝，既能够格挡对方兵器的滑移，也不会因为边缘过于尖锐造成训练中的意外划伤，护手与剑身、手柄的连接位置采用嵌入式方隼结构，

　　隼接深度达到15mm，配合过盈配合的公差设定，不需要额外粘接就能承受横向120N的冲击载荷不出现松脱。剑身部分采用等宽渐薄的直身设计，剑身总长度760mm，靠近护手位置的剑身宽度38mm，向剑尖位置均匀收窄至2mm的尖部厚度，剑身脊部凸起高度3mm，从护手位置向剑尖逐步降低，形成对称的双斜面开刃结构，这种结构设计一方面保证了剑身纵向的结构刚度，劈砍时不会出现过度的剑身颤振，另一方面渐薄的刃部厚度也降低了劈砍过程中的空气阻力，同时剑尖的锥形结构能够满足刺击时的穿透力要求。建模过程中特意对剑身的重心位置做了配平调整，整体重心控制在护手前方120mm位置，这个位置的配重既不会因为重心过于靠前导致长时间握持手腕疲劳，

　　也不会因为重心靠后丧失劈砍的惯性力，手柄尾部做了直径35mm的配重尾帽，尾帽内部预留了M6的螺纹孔，可以根据不同使用者的握持习惯追加不同重量的配重块，调整整体重心位置。从安装边界来看，整剑拆解后分为剑身、护手、手柄、尾帽四个独立零件，所有连接位置的公差都按照IT7级精度设定，3D打印制作或者金属切削加工都可以直接套用模型参数，不需要二次调整配合间隙。针对影视道具场景的使用需求，剑身部分做了壁厚2mm的空心结构可选方案，整体重量可以控制在800g以内，满足武打动作拍摄时的长时间持握需求，同时空心结构也可以内置发光组件，实现玄幻类题材的光效呈现需求；针对武术训练场景，可以切换为实心剑身结构，整体重量控制在1.2kg，

　　满足力量训练和招式练习的配重要求；针对文创展品场景，可以在剑身表面预留0.5mm深度的蚀刻槽，方便后续添加纹饰、铭文的雕刻加工。结构校验阶段，对剑身做了静力学仿真，固定手柄位置，在剑尖施加50N的横向载荷时，剑身最大形变量为12mm，卸载后可以完全回弹，不会出现塑性变形，完全满足日常使用的强度要求。手柄表面的防滑纹理采用0.8mm深度的菱形滚花结构，滚花间距2mm，即使手部有汗渍也能保证足够的握持摩擦力，不会出现打滑脱手的情况。所有零件的棱角位置都做了不小于R1的倒圆角处理，避免加工和使用过程中出现应力集中导致的零件断裂，同时也消除了尖锐边角带来的安全隐患。整剑的装配逻辑采用无胶化设计，所有零件依靠隼接和螺纹连接即可完成固定，方便后续的拆解维护和零件更换，比如剑身出现磨损后可以单独更换剑身零件，不需要废弃整把剑，大幅降低了后续的使用维护成本。
