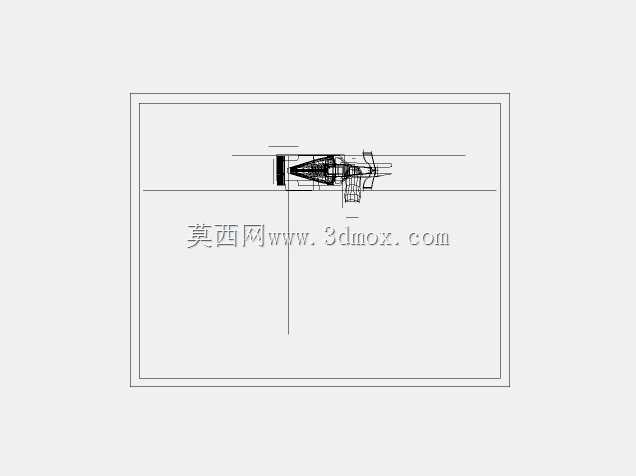

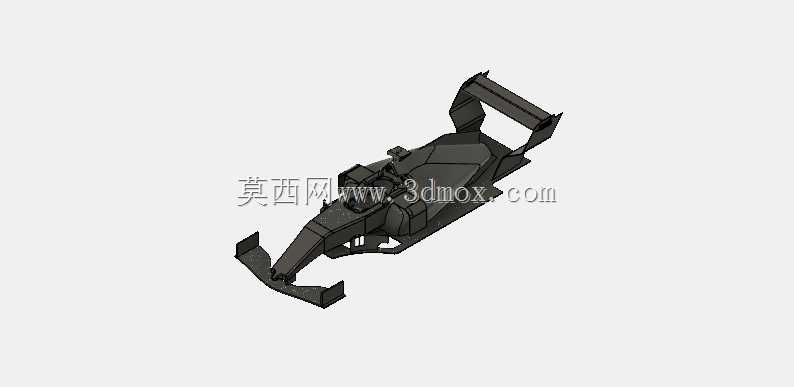

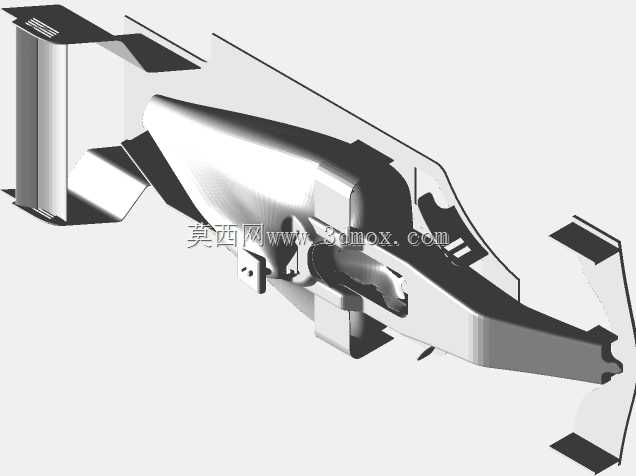

这套一级方程式赛车的三维结构,目前处于未完工的概念设计阶段,核心围绕竞速场景下的空气动力学效能、车体轻量化、结构刚性三个核心工程目标搭建,可用于高校赛车工程专业的教学演示、竞速载具结构方案迭代验证、空气动力学仿真的基础载体使用。从实际应用场景来看,该结构可适配学生方程式赛事的初期方案论证环节,也可作为民用改装车空气动力学套件设计的参考原型,帮助结构工程师快速理解开轮式竞速赛车的整体布局逻辑。
设计思路上,首先确定了开轮式赛车的核心布局边界:采用单体壳式的主体承载结构,将驾驶舱区域作为整个车体的刚性核心,前后空气动力学套件直接与主体承载结构连接,避免额外的连接支架带来的重量冗余与结构共振风险。前翼采用多层翼片的分体式设计,两侧端板向外延伸形成破风结构,能够在车辆行进过程中将前轮区域的乱流梳理导出,减少轮胎转动带来的气动阻力,同时前翼主翼面的攻角经过初步设定,能够为前轮提供足够的下压力,提升高速过弯时的前轮抓地力边界。
车体中部的驾驶舱区域按照人体工程学的半躺式驾驶姿态预留了安装空间,侧箱区域采用收窄式设计,既能够为后续的动力总成、散热系统预留安装位,也能够减少车体中部的迎风截面积,降低高速行进时的风阻系数。尾部的高架尾翼采用主翼加副翼的双层结构,安装位置高于后轮上沿,能够避开后轮转动带来的乱流区域,直接利用干净的来流产生下压力,尾翼的支撑结构采用一体化的悬臂设计,减少连接点的数量,在保证结构强度的前提下降低整体重量。
从安装边界与尺寸逻辑来看,整车的轮距设定符合常规方程式赛车的比例范围,前轮距略窄于后轮距,能够在转向时减少前轮的转向干涉空间,同时适配更宽的后轮抓地力需求。车体最低点的离地间隙按照竞速场地的平整路面特性设定,预留了足够的地面效应空间,后续可在底盘区域加装扩散器结构,进一步梳理车底气流,提升整车的下压力表现。目前的结构虽然未完成动力总成、悬挂系统、转向系统的细节设计,但已经搭建完成了整车的气动外形核心框架,所有的结构连接点都预留了后续装配的接口,能够在此基础上快速迭代补充细节结构。
在功能特性层面,当前的车体结构已经能够满足空气动力学仿真的基础需求,将模型导入流体仿真软件后,可直接模拟不同车速下的整车气动阻力、下压力分布、气流走向,为后续的翼片角度调整、车体曲面优化提供数据支撑。同时主体承载结构的壁厚按照碳纤维复合材料的成型工艺预留了加工余量,后续如果要制作实体验证模型,可直接基于该模型拆分模具,采用碳纤维铺层工艺制作1:1或者缩比的实体样件,用于风洞试验验证。不同于量产乘用车的设计逻辑,这套赛车结构所有的曲面设计都优先服务于气动性能与结构刚性,没有多余的装饰性曲面,每一处折线与曲面过渡都经过气动逻辑的考量,比如侧箱与驾驶舱连接位置的曲面过渡,能够引导气流流向尾部的散热区域,为后续加装的散热器提供足够的冷却气流。
在结构刚性设计上,单体壳主体的加强筋布局沿着碰撞力的传递路径布置,正面碰撞时的冲击力能够通过前翼连接结构分散到单体壳两侧的纵梁上,侧面碰撞时的冲击力能够通过侧箱的加强结构传递到驾驶舱周边的刚性区域,能够为驾驶舱内的人员提供足够的生存空间,符合竞速车辆的安全设计规范。目前未完成的部分主要集中在行走机构、动力传动系统、控制系统的细节,这些部分都可以根据实际的赛事规则、动力选型进行适配调整,比如选用电动动力总成时,可在单体壳中部的预留空间布置电池组与电机,选用内燃机动力时,可调整侧箱的散热开口尺寸,适配发动机的散热需求。
