锻造作业用夹持式铁匠钳结构设计

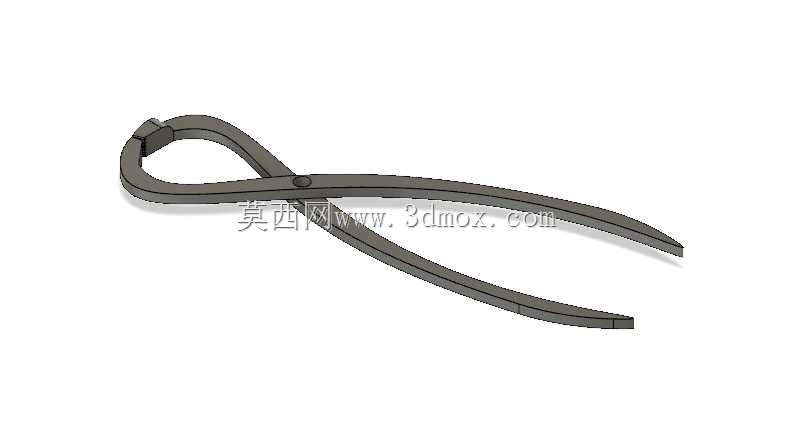

　　在传统热锻、小批量金属修配、铁艺加工的作业场景里，这类长柄夹持钳是工位上离不开的手动工装，和台虎钳这类固定装夹工具不同，它的核心作用是让操作人员能在距离高温锻件、明火加热区足够安全的位置，稳定夹持不同形态的金属坯料，完成锻打、弯折、淬火、移位等一系列工序。从结构设计逻辑来看，这款铁匠钳采用了交叉枢轴的经典杠杆结构，枢轴点的位置做了针对性优化，钳头到枢轴的力臂长度远短于握柄段的力臂长度，按照杠杆力矩平衡原理，操作人员在握柄端施加较小的握持力，就能在钳头位置产生足够大的夹持正压力，避免高温坯料在转移或者锻打过程中滑脱，造成安全隐患或者工件报废。钳头部分做了内凹的弧形夹持面，没有做尖锐的齿纹，这是考虑到热锻过程中坯料表面处于高温软化状态，

　　过尖的齿纹会在工件表面压出较深的压痕，增加后续打磨修整的工作量，弧形的接触面可以适配圆钢、扁钢等不同截面的常规锻坯，和坯料的接触面积更大，夹持稳定性更好，也不会因为局部压强过大在坯料表面留下过深的夹痕。握柄部分采用了一体化的弯环尾端设计，没有额外加装塑胶或者木质握套，这是因为锻造工位周边环境温度高，明火、高温碎屑容易引燃或者烧坏非金属握套，全金属的结构可以耐受工位的高温环境，尾端的弯环一方面可以在握持时起到限位作用，避免操作人员施力时手从柄尾滑脱，另一方面在需要更大夹持力的时候，操作人员可以将手穿入弯环借力，或者临时挂在工位边的挂架上，方便取用。整个钳体的外形尺寸按照常规手工锻造的作业需求设计，整体长度控制在操作人员单手握持时，

　　钳头可以顺利伸入加热炉取料，同时握柄端距离炉口有足够的安全距离，避免热辐射烫伤；钳体开合角度覆盖了常规小坯料的夹持范围，最大开合度可以满足直径50mm以内圆坯的夹持需求，最小闭合状态可以夹持厚度5mm以上的扁料，不需要额外调整结构就能适配多数小型锻件的作业需求。从安装边界和使用适配性来说，这款工具属于手动便携工具，不需要固定安装，不占用固定工位空间，枢轴位置采用了铆接式的固定结构，没有采用可拆卸的螺栓销轴，这是考虑到锻造作业中频繁的敲击、震动容易让螺栓螺母松动脱落，铆接结构的可靠性更高，长期使用也不会出现销轴脱出的问题，日常维护只需要定期在枢轴位置涂抹少量石墨润滑脂，避免高温下氧化卡顿，保证钳体开合顺畅即可。在实际使用中，

　　这类钳子除了传统铁匠铺的热锻作业，也可以在五金维修、钢结构小件校正、热处理车间的小件淬火转移等场景使用，相比通用的尖嘴钳、钢丝钳，它的钳身强度更高，长柄结构的隔热距离更足，夹持大尺寸坯料时的结构刚性更好，不会因为受力过大出现钳身变形、钳头错位的问题。建模过程中需要重点关注枢轴位置的配合间隙，既要保证两个钳臂可以灵活转动，又不能出现过大的旷量，否则夹持坯料时会出现钳头错位，无法稳定夹持工件；钳身的截面采用了变厚度设计，钳头位置因为要承受夹持力和锻打时的冲击力，截面厚度更大，强度更高，握柄段在保证结构刚性的前提下适当减小截面厚度，降低整体重量，减少操作人员长时间握持的疲劳感。钳头的弧形夹持面做了倒圆角处理，没有尖锐的棱角，一方面避免使用过程中棱角划伤操作人员，另一方面也防止在夹持软态金属坯料时，棱角压入工件表面造成不必要的损伤。整个钳体的边缘都做了倒角去毛刺处理，符合手动工具的安全设计要求，握柄段的平直部分做了轻微的弧度适配人手握持的形态，长时间握持施力时不会硌手，提升长时间作业的操作舒适度。
