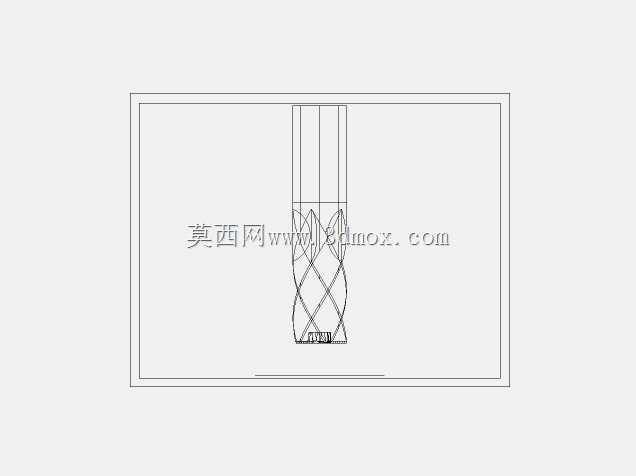

5mm钛制螺旋刃铣刀结构设计

　　这款5mm直径的钛制铣刀，在精密机加工场景中有着明确的适配定位，区别于常规高速钢、硬质合金材质的铣削刀具，钛基体的特性让它在有色金属加工、复合材料铣削工序中有着独特的表现优势。从实际加工场景来看，这类小直径铣刀常应用在小型CNC加工中心、精雕机的工位上，针对薄壁铝件、铜件的沟槽铣削、侧面精修，以及碳纤维板材的轮廓加工，能有效降低常规刀具易出现的粘屑、刃口崩损问题。

　　从结构设计逻辑来看，这款铣刀采用了等螺旋角的排屑槽设计，螺旋槽的导程经过匹配5mm直径的切削参数优化，槽型的抛光处理能让切屑在排出过程中减少与槽壁的摩擦阻力，避免深槽加工时出现切屑堵塞刮伤已加工表面的问题。刃口部分做了微小的钝化处理，没有追求过于锋利的刃口角度，这是因为钛材质本身的韧性较强，过薄的刃口在断续切削时容易出现卷刃，适当的钝化半径能在保证切削锋利度的同时，提升刃口的抗冲击寿命，适配小进给、高转速的精加工工况。

　　刀具的柄部采用了直柄设计，夹持直径与切削部分直径保持一致，这种等柄结构的设计，一方面是降低小直径刀具的加工难度，保证柄部与刃部的同轴度，装夹到ER弹簧夹头时能获得更好的夹持稳定性，减少高速旋转时的径向跳动；另一方面，等柄结构可以让刀具的夹持长度根据实际加工深度灵活调整，在加工深度不超过刃长的工况下，尽量缩短刀具悬伸长度，提升整个刀具系统的刚性，减少让刀带来的尺寸误差。

　　从安装边界来看，这款铣刀的有效切削刃长度经过合理控制，既满足常规小型零件的铣削深度需求，又避免过长刃部带来的刚性下降问题，装夹时需要保证夹头的夹持长度不小于柄部直径的1.5倍，也就是至少7.5mm的夹持深度，才能保证高速运转时的夹持可靠性，避免加工过程中出现刀具窜动。在实际使用中，这款钛制铣刀的切削线速度适配范围比硬质合金刀具更宽，在加工钛合金、高温合金这类难加工材料时，钛基体的导热性虽然不及硬质合金，但自身的抗粘结特性让它不容易出现积屑瘤，加工表面的光洁度能稳定达到Ra1.6以下，适合对表面质量要求较高的精密零件精加工工序。

　　在结构细节上，刀具的端齿部分设计了过中心的切削刃，这让它不仅可以完成侧面铣削，还能直接进行垂直下刀的钻铣加工，在加工小型型腔时不需要提前预钻下刀孔，能简化加工工序，减少换刀次数，提升小型零件的加工效率。排屑槽的数量采用了两刃设计，对于小直径铣刀来说，两刃结构能留出更大的排屑空间，适合大余量的粗精加工一体工序，同时两刃的对称结构能让刀具的动平衡更容易保证，在30000转以上的高转速工况下，振动幅度能控制在允许范围内，减少对机床主轴的冲击。

　　从实际应用的适配性来看，这款铣刀除了常规的金属切削场景，还能适配部分非金属材料的加工，比如亚克力、PC板材的雕刻与铣削，钛材质的刃口不容易被非金属材料的磨粒快速磨损，加工出来的边缘不会出现发白、崩边的问题。在日常的刀具管理中，这类钛制铣刀不需要做特殊的防锈处理，钛本身的抗氧化特性让它在潮湿的车间环境中存放也不会出现锈蚀，能降低刀具的存储维护成本。设计过程中也充分考虑了重磨的可行性，当刃口出现正常磨损后，可以在工具磨床上对端齿和周齿进行重磨，重磨后的刀具切削性能可以恢复到新刀的90%以上，能有效降低生产加工中的刀具耗材成本。
