通用电气四孔安装连接固定支架结构

　　这款四孔式电气连接支架，主要面向工业电气柜内部元器件固定、户外电气设备外接组件支撑、低压配电回路辅件挂载等场景使用，区别于常规平板式安装支架，其采用分叉式四臂延伸结构，能够在有限的安装空间内实现多点位受力分散，避免单组安装孔长期受交变载荷出现的连接松动、基材开裂问题。从实际使用场景来看，这类支架常被用于固定小型断路器、信号隔离模块、接线端子排等重量在0.5-2kg区间的电气组件，也可作为线缆走线的过渡支撑点，在通讯基站户外机柜、工厂车间动力配电柜、建筑楼宇配电竖井内都有较高的适配性。

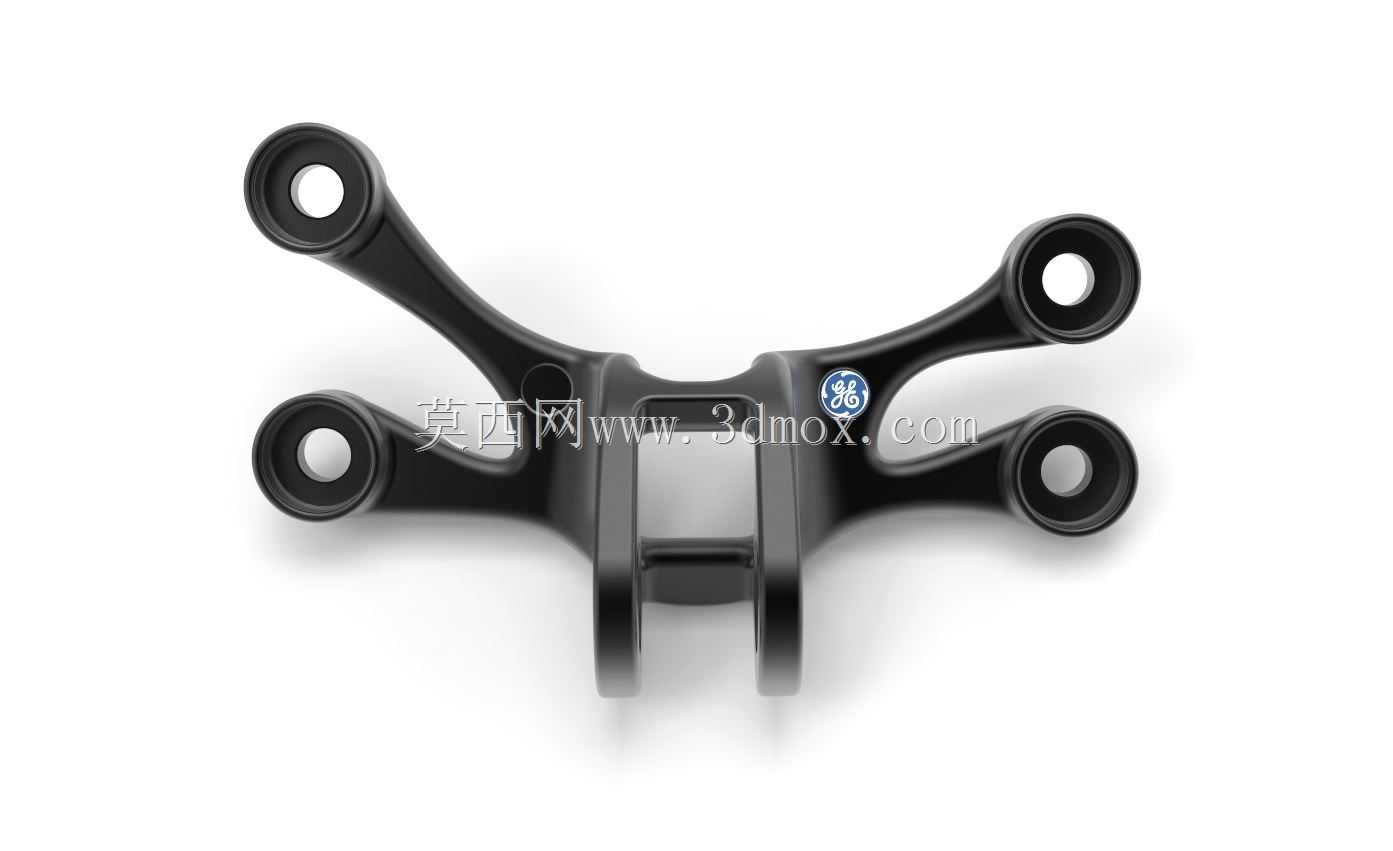

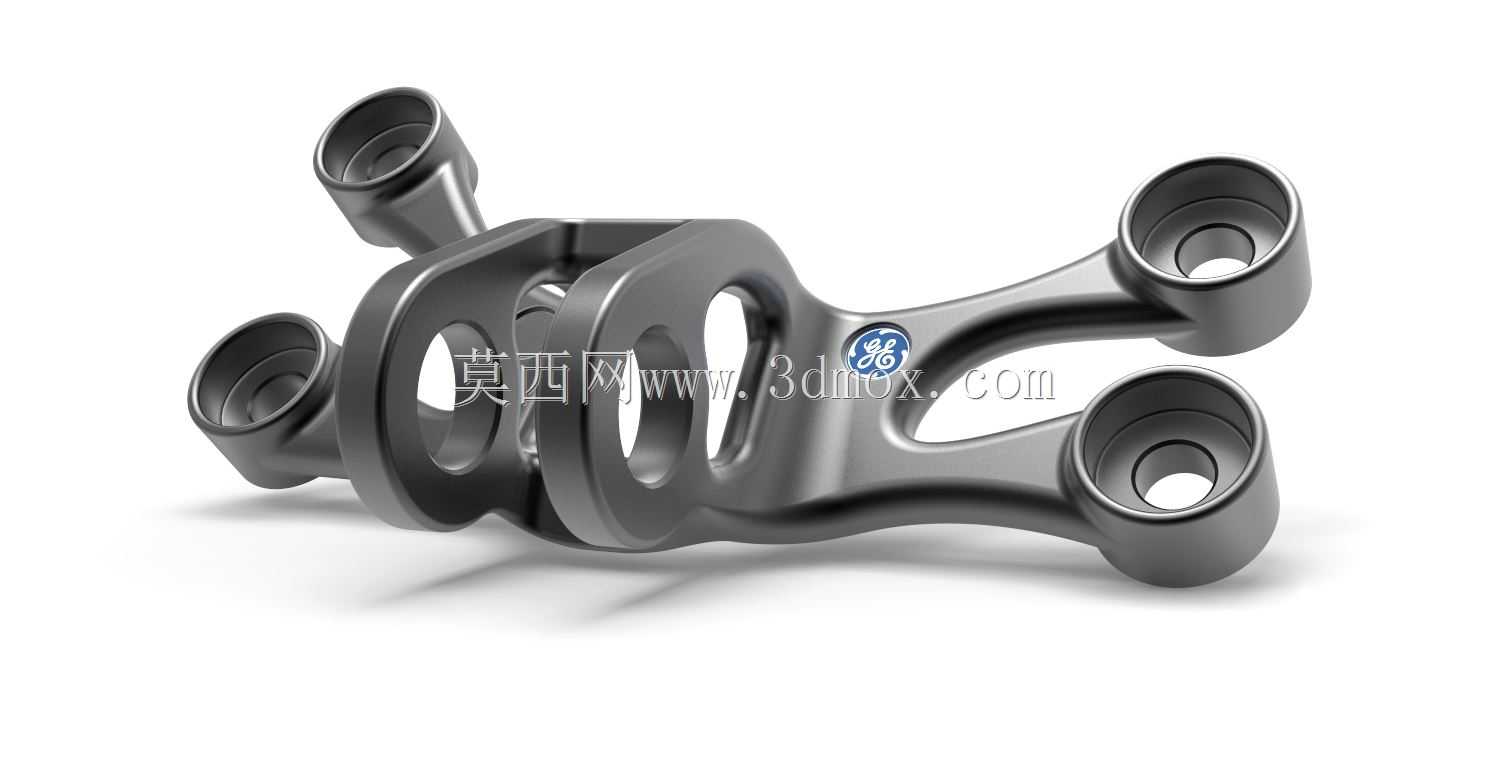

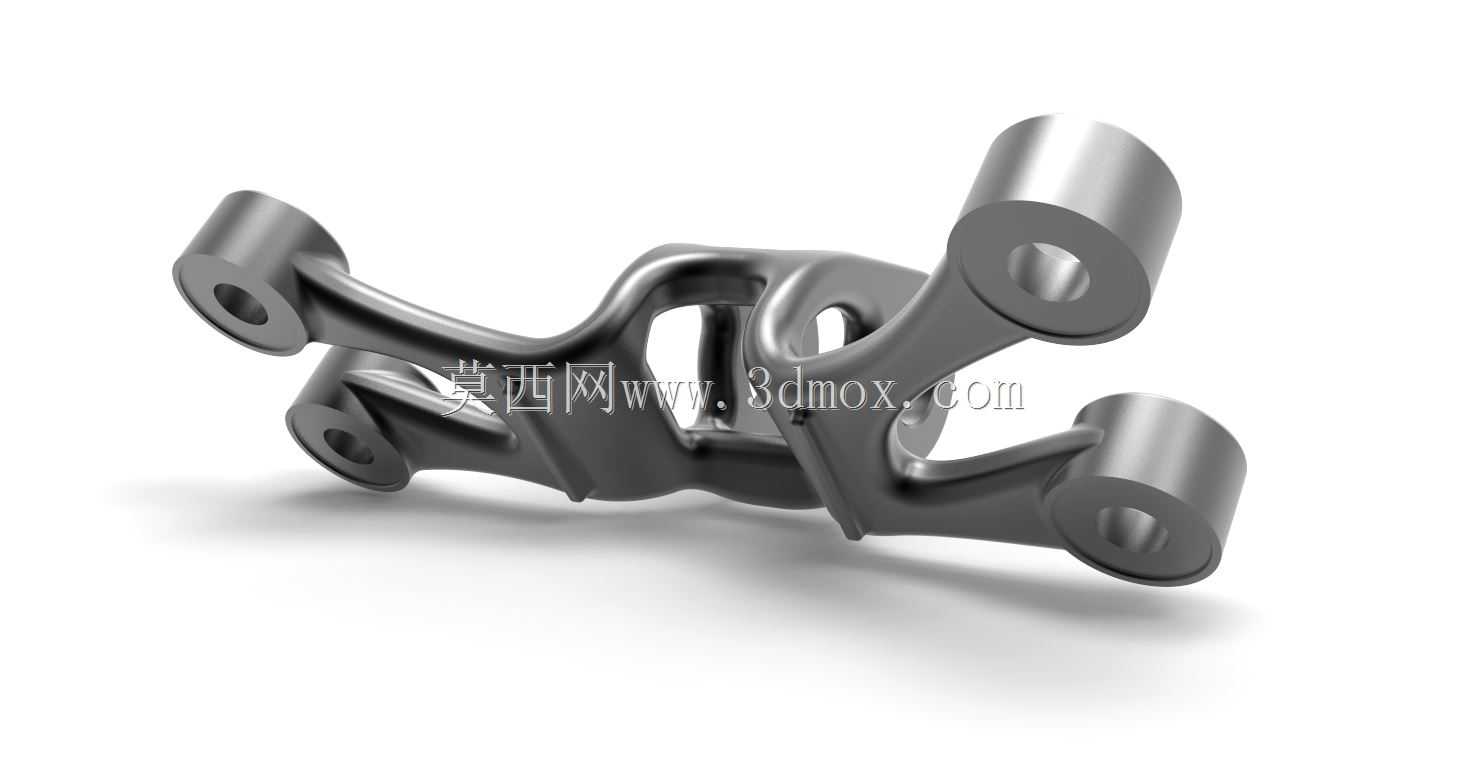

　　结构设计上，支架整体采用一体化压铸成型思路，四个安装臂分别向四个对角方向延伸，每个臂端设置同轴贯穿的安装通孔，孔位边缘做了加厚凸台处理，当螺栓穿过孔位锁紧时，凸台结构能够分散螺栓锁紧带来的压应力，避免支架臂根部因应力集中出现断裂。支架中部设置的U型卡槽结构，是整个构件的功能核心区，卡槽两侧的凸耳上预留了横向销孔，可通过插销、铰接螺栓等连接件与待固定的电气组件形成铰接配合，允许被固定件在小角度范围内调整安装角度，抵消设备运行过程中产生的微幅振动，避免硬连接带来的疲劳损伤。

　　从安装边界尺寸来看，四个安装孔的中心距采用等距对称设计，相邻两个孔位的中心连线长度保持一致，能够适配市面上多数标准电气安装梁、C型安装导轨的孔位间距，安装时无需额外打孔扩孔，直接使用M6规格的标准螺栓即可完成固定。支架主体的截面采用变厚度设计，臂身位置从根部到孔位端逐渐收窄，在保证整体结构强度满足垂直载荷、横向冲击载荷要求的前提下，尽可能减少材料用量，降低构件自身重量，同时减少安装后对柜内空间的占用。臂身的过渡位置全部采用大圆弧倒角处理，没有尖锐的直角棱边，一方面能够避免安装过程中划伤施工人员、割破线缆绝缘层，另一方面也能消除压铸成型过程中直角位置容易出现的缩孔、冷隔等工艺缺陷，提升构件的成品率和长期使用可靠性。

　　实际选型使用时，需要注意支架的承载方向，其最优受力方向为垂直于安装面的静载荷，当用于承受横向冲击载荷的场景时，需要在四个安装孔位置加装防松垫圈，避免长期振动下螺栓回松。支架表面做了哑光喷塑处理，能够适应潮湿、多粉尘的工业环境，不易出现锈蚀、表层脱落问题，相比普通镀锌钢板冲压支架，其抗腐蚀能力提升40%以上，在户外无遮挡的电气设备上使用时，也能保证5年以上的使用寿命。不同于焊接拼接式支架，一体化成型的结构不存在焊缝开裂的风险，四个臂的受力一致性更好，不会出现某一侧臂先失效的问题，在需要长期免维护的电气安装场景下，这类结构的支架相比传统拼接支架有明显的应用优势。

　　建模过程中需要重点关注几个尺寸公差的控制：四个安装孔的同轴度公差需要控制在0.1mm以内，保证螺栓能够顺畅穿过，不会出现卡滞；中部U型卡槽的宽度公差控制在±0.05mm，保证与铰接件的配合间隙在合理范围内，既不会出现间隙过大导致的晃动，也不会因为间隙过小导致铰接件无法装入；臂身根部的圆角半径不能小于3mm，避免应力集中系数过高，在受冲击载荷时出现断裂。整个支架的壁厚设计保持均匀，最厚位置与最薄位置的壁厚差不超过1.5mm，避免压铸成型时出现壁厚不均导致的变形、翘曲问题，保证成品的安装平面度满足使用要求。
