水平式快速压紧手动夹钳结构设计

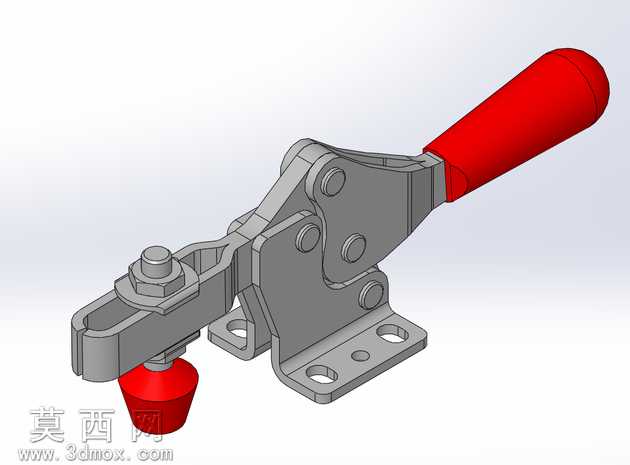

本作品为手动式水平压紧快速夹钳的三维结构设计，建模过程中严格遵循机械加工零件的实际尺寸比例，对夹钳的各个组成部件进行了独立建模后完成整体装配。首先从底座结构开始建模，底座采用带安装孔的平板式结构，预留的两个长圆形安装孔可适配不同间距的安装工位，方便夹钳在工装台面上的位置调整与固定，建模时对底座的折弯加强结构做了细节还原，保证底座受力时的结构强度表现。其次是连杆传动机构的建模，夹钳核心采用多连杆铰接的肘节自锁结构，每一处铰接销轴都做了独立建模，还原销轴与铰接孔的配合间隙，同时对连杆的受力接触面做了倒角处理，避免实际使用中出现应力集中的问题，建模时反复调整各连杆的铰接点位置，确保手柄下压到锁止位置时，机构能够形成稳定的自锁状态，不会因受压紧反力出现松脱。压头部分采用带橡胶缓冲垫的结构设计，建模时还原了压头的高度调节螺纹结构，可根据不同被压紧工件的厚度调整压头伸出长度，底部的红色橡胶压头做了圆角处理，避免压紧时刮伤工件表面，同时橡胶材质的缓冲特性可以让压紧力更均匀分布。手柄部分采用符合人体工学的弧形设计，外部包覆红色防滑握套，建模时对握套的曲面做了顺滑处理，还原握持时的贴合手感，同时在手柄与连杆的连接位置做了加强筋结构，避免大力扳动手柄时出现连接断裂。整体装配完成后对活动部件做了运动仿真验证，确认手柄从开启状态扳动到锁止状态的过程中，各连杆无运动干涉，压头的下压行程符合设计预期，能够快速完成工件的压紧与松脱操作。材质渲染方面，金属结构件采用哑光镀锌钢材的材质表现，还原五金工装配件的真实金属质感，压头缓冲垫与手柄握套采用哑光红色橡胶材质，与金属部件形成清晰的视觉区分，铰接销轴部分采用亮面金属材质突出装配细节，整体渲染效果清晰展现夹钳的结构组成与工作状态，可直接用于工装设计选型参考、机械原理教学演示等场景。
