迷你可调式夹持工装结构三维设计

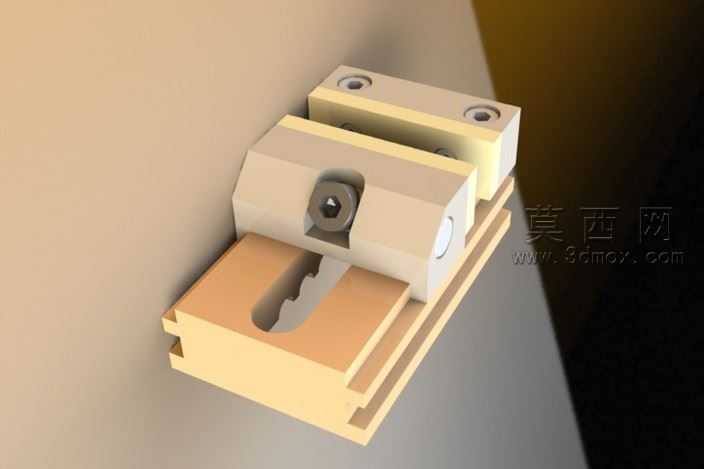

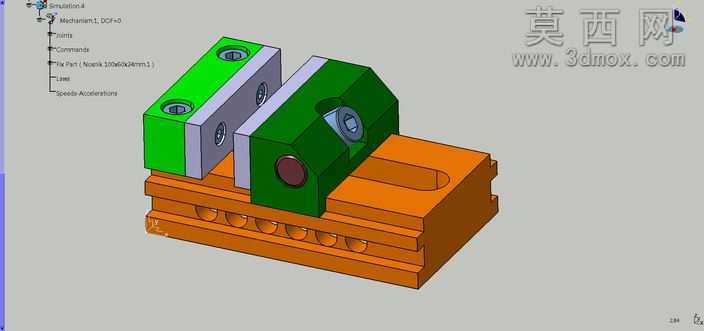

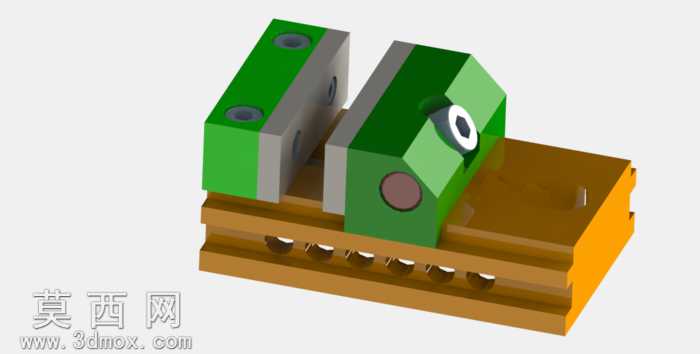

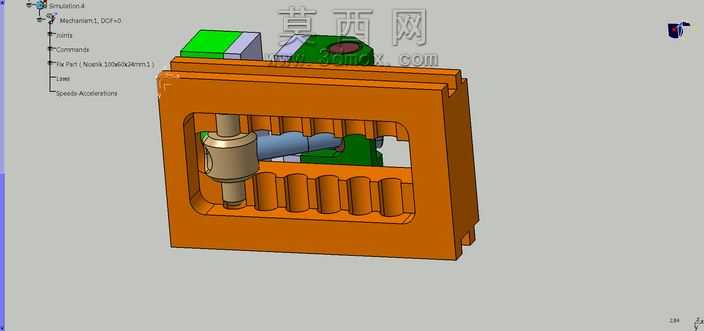

本作品为迷你型可调夹持工装的三维建模设计，整体采用模块化装配思路完成全结构搭建，建模过程中严格遵循机械加工的公差配合逻辑，对每一处装配接触面都做了精准的尺寸约束，保证各部件运动无干涉、装配关系合理。模型整体分为底座、固定夹持块、活动夹持块、调节驱动组件四个核心部分，底座采用带T型滑槽的一体式结构设计，滑槽内壁做了平滑过渡处理，既保证活动块滑动的顺畅度，也提升了底座整体的结构刚性，底座侧面均匀排布的减重槽在不降低结构强度的前提下有效减少了整体重量，符合迷你工装轻量化的设计需求。固定夹持块通过内六角螺丝锁紧在底座一端，夹持接触面做了平面度约束，保证夹持基准的精度；活动夹持块嵌装在底座滑槽内，与调节螺杆做同轴配合，旋转调节端即可驱动活动块沿滑槽线性移动，实现对不同尺寸工件的夹紧适配，活动块与固定块的相对夹持面均做了防滑纹理的细节建模，还原实际工装的夹持摩擦力设计。材质渲染上，底座采用橙色氧化金属质感模拟硬质铝合金阳极氧化效果，夹持块主体采用绿色工程塑料质感模拟高强度尼龙玻纤材质，金属连接件、调节旋钮采用银灰色金属质感模拟不锈钢机加工件，不同材质的色彩区分清晰，既直观展现各部件的功能分区，也让整体视觉效果层次分明。建模过程中对所有螺纹孔、定位销孔、装配倒角都做了细节还原，没有省略工艺特征，完整复现了该类迷你夹持工装从零件加工到总装的全流程结构逻辑，可直接用于机械基础教学演示、小型工装设计参考，也可作为自动化生产线末端微型夹持工位的结构原型使用，整体结构紧凑、调节逻辑简单可靠，充分体现了小型工装在有限空间内实现稳定夹持功能的设计思路。
