20吨级桥式起重机端梁行走底座结构

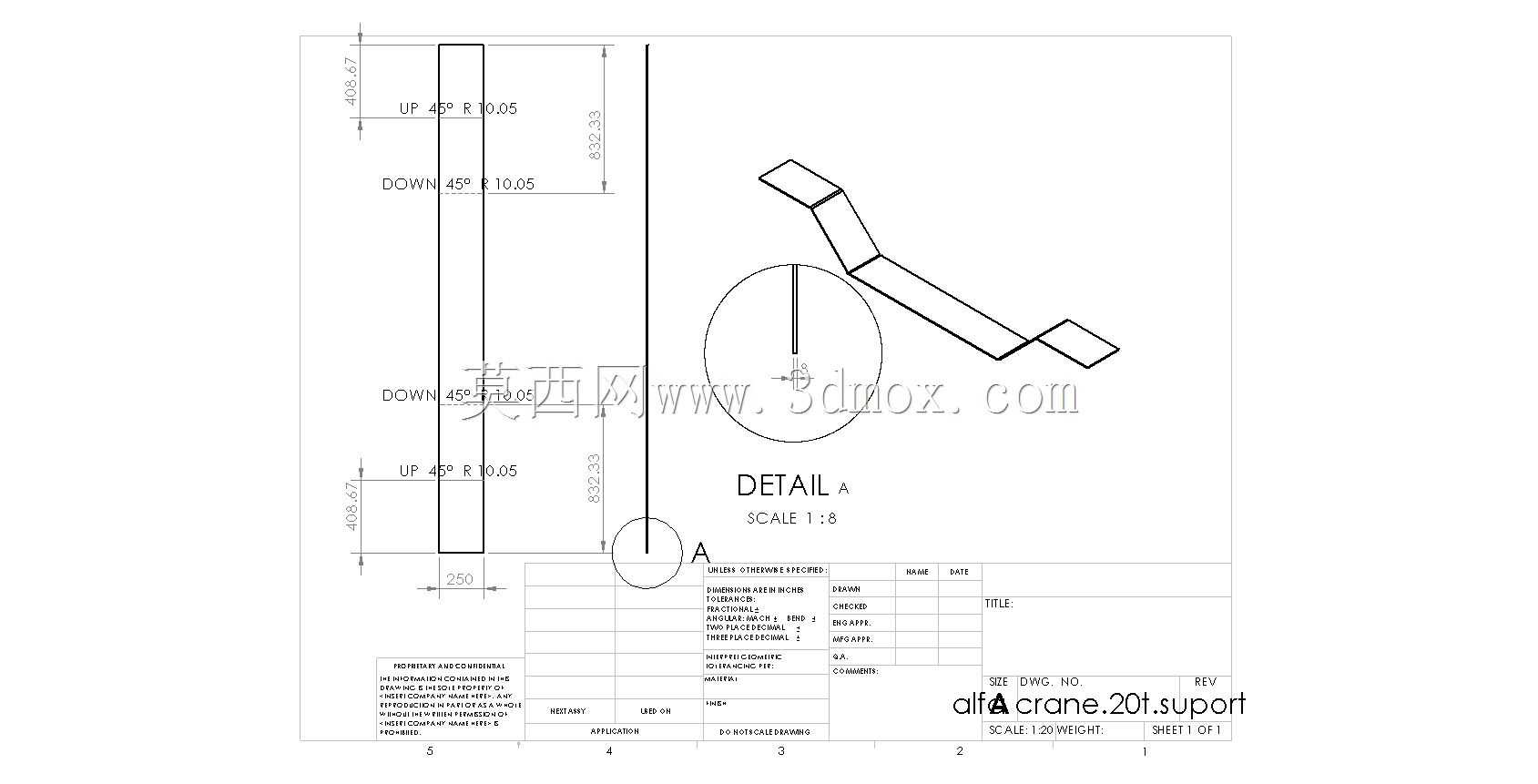

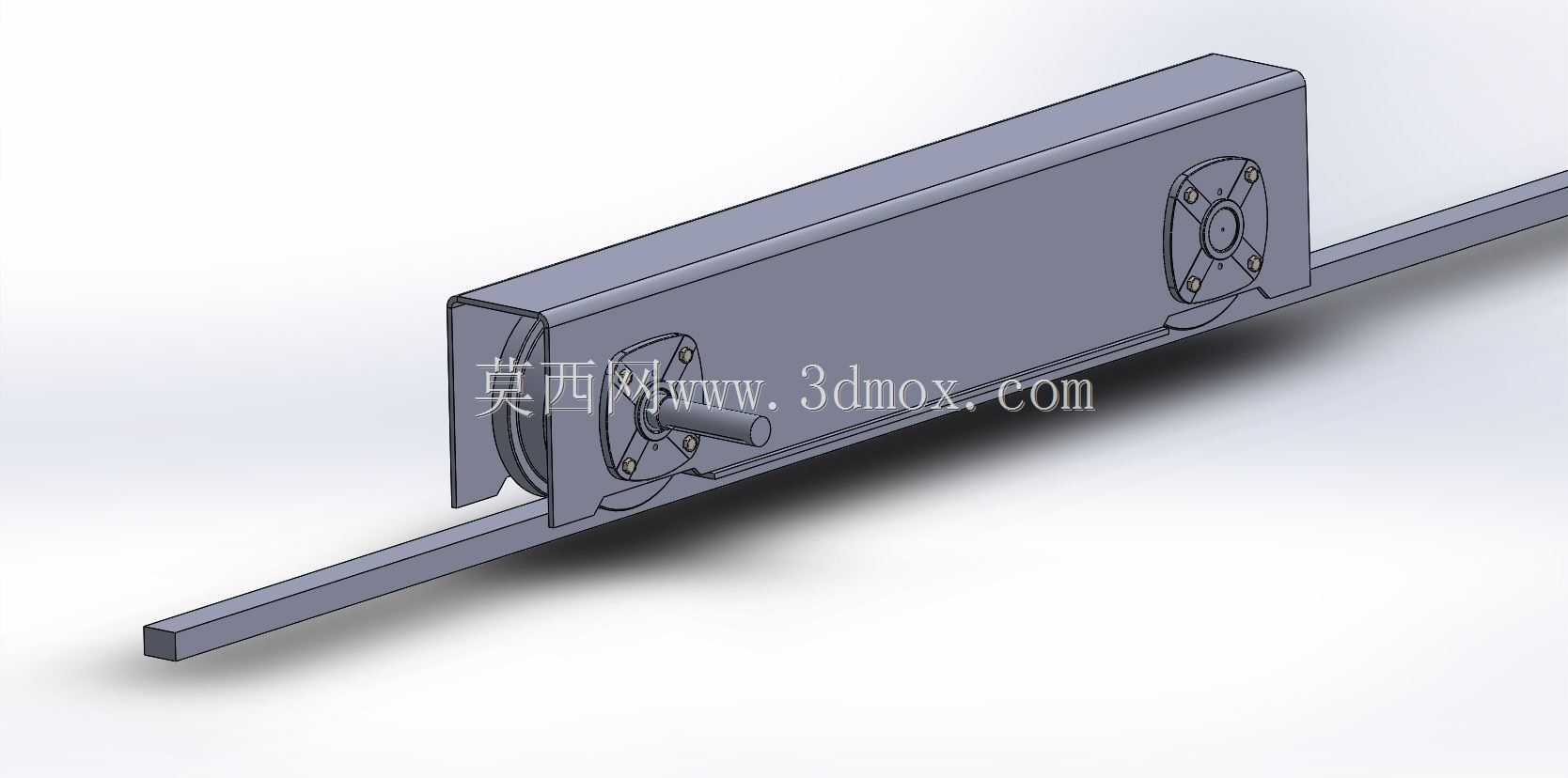

　　在工业厂房的物料搬运场景里，桥式起重机是跨车间作业的核心起重设备，而端梁行走底座作为整台起重机的承载行走核心，直接决定了大车运行的稳定性、承载可靠性与轨道适配性，本次呈现的20吨级桥式起重机底座结构，就是针对常规20吨额定起重量的桥式起重机大车端梁做的完整结构设计。

　　从实际工况适配来看，这类底座主要匹配厂房内铺设的QU系列起重轨道，单组底座承担半台起重机的自重加上额定起升载荷的垂直压力，同时还要传递大车运行时的制动力、启动冲击力，以及小车带载运行到跨端时的偏载力矩，所以结构设计上首先做了箱型梁的主体构型，用钢板折弯拼焊形成封闭的箱型截面，相比开口截面的端梁结构，抗扭刚度提升40%以上，能有效避免大车运行过程中出现端梁扭转变形导致的车轮啃轨问题。

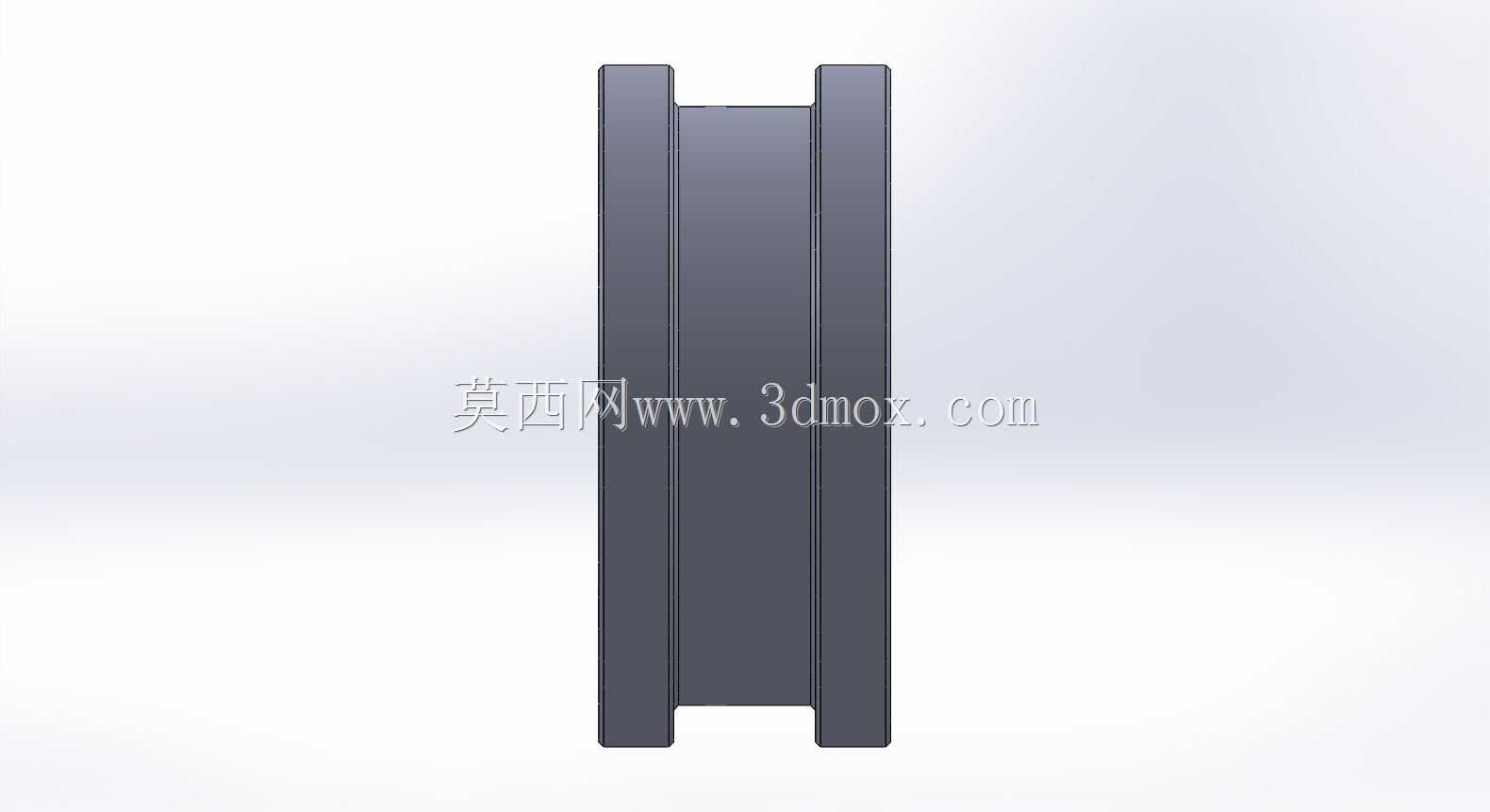

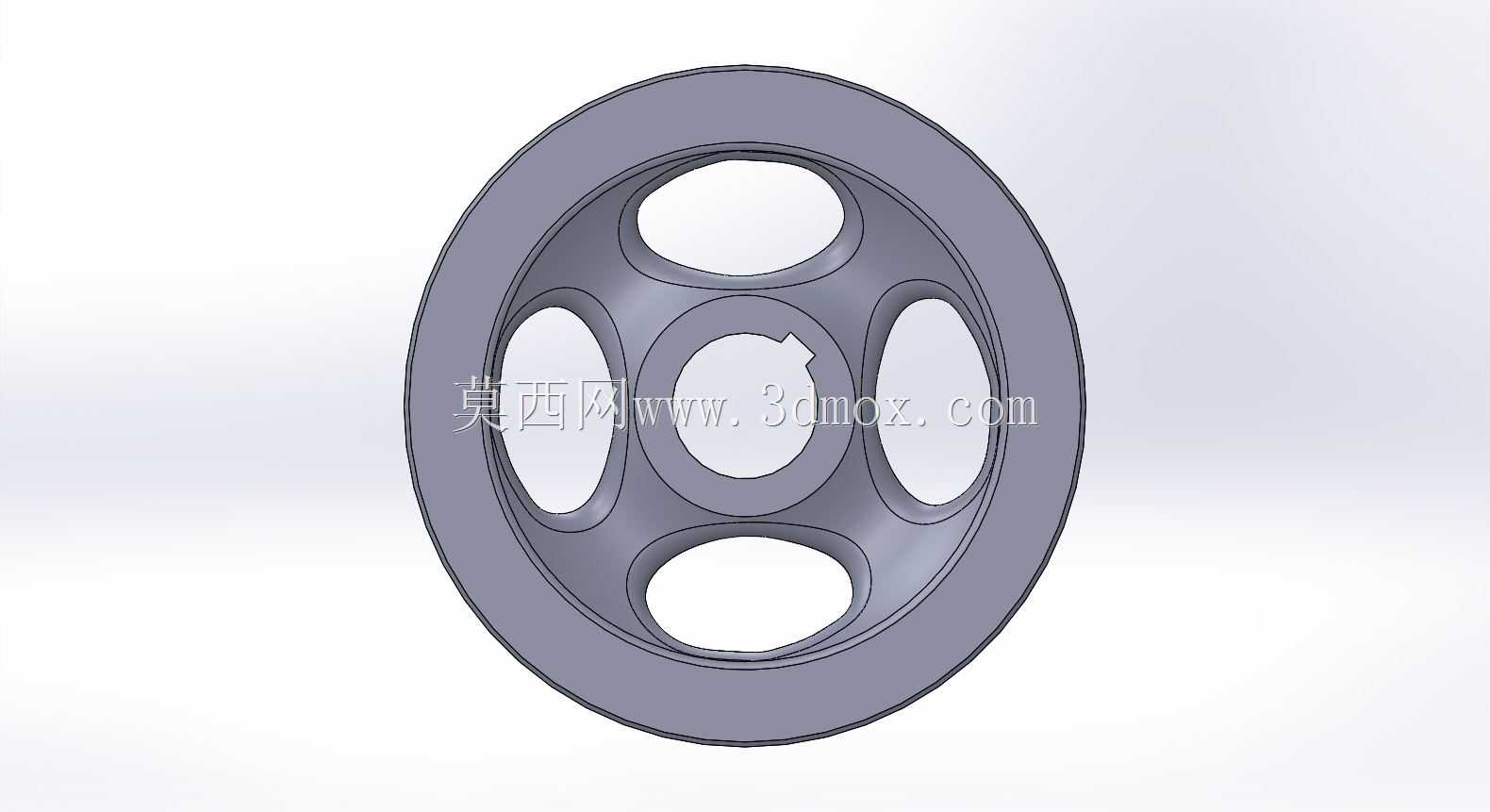

　　行走轮组的布置上，这套底座采用了单轮缘的轨道轮结构，轮缘卡在轨道内侧起到运行导向作用，轮体本身采用了调质处理的合金钢结构，踏面做了淬火硬化处理，硬度满足长期在轨道上滚动摩擦的耐磨要求，轮轴与端梁侧板的连接采用了镗孔后加装轴承座的装配形式，轴承选用调心滚子轴承，既能承受径向的重载，也能补偿端梁加工、安装过程中带来的少量同轴度误差，避免轮轴出现别劲、轴承过早烧损的问题。端梁的端部做了封板焊接结构，封板上预留了缓冲器安装孔位，用来匹配大车运行到轨道端部时的防撞缓冲装置，同时端梁上翼缘板预留了与主梁连接的螺栓孔组，孔位按照通用桥式起重机的端梁连接尺寸做了标准化设计，能直接适配同吨位级别的箱型主梁、桁架主梁的连接需求，不需要现场二次配钻。

　　设计过程中首先核算了20吨载荷下的轮压分布，单轮的最大计算轮压控制在轨道允许的承载范围内，箱型梁的腹板厚度、翼缘板厚度都按照第三强度理论做了应力校核，满载工况下的最大应力远低于材料的许用应力值，同时做了疲劳强度验算，满足起重机A5级工作级别的循环作业要求。安装边界方面，这套底座的轨距适配范围覆盖了常规10.5米到31.5米跨度的厂房起重机，端梁的总长度按照大车运行的安全距要求做了限定，两端伸出车轮中心的距离满足缓冲器安装、检修空间的要求，端梁下翼缘到车轮踏面的距离符合通用大车运行机构的尺寸规范，现场安装时只需要将主梁与端梁上翼缘的连接螺栓按扭矩要求紧固，调整好车轮的同位差之后就可以落轨调试，不需要额外做结构改制。

　　从细节结构来看，端梁侧板上预留了润滑脂加注通道，对应每个车轮轴承的位置都有注油嘴，日常维护时不需要拆开端梁盖板就可以完成轴承的润滑保养，端梁内部做了加强筋布置，在车轮安装位置、主梁连接位置都加了横向加劲肋，避免局部应力集中导致的焊缝开裂问题，轮组的密封采用了双唇式密封圈，能有效阻挡厂房内的粉尘、铁屑进入轴承内部，延长轴承的维护周期。实际应用中，这类端梁底座既可以用于新制造的桥式起重机装配，也可以作为老旧起重机端梁变形、轮组磨损后的替换备件，结构上的通用化设计能减少备件的储备种类，降低设备维护的成本。另外在运行导向的细节上，轮缘与轨道侧面的间隙按照规范设置了3到5毫米的预留量，既可以避免正常运行时轮缘与轨道持续摩擦磨损，也能在起重机出现少量偏斜时起到导向纠偏的作用，防止脱轨事故发生。端梁的顶部还预留了大车运行电机、减速器的安装基面，基面的平面度按照铣削加工的精度要求做了设计，能直接匹配三合一驱动装置的安装尺寸，不需要额外加装过渡底座，减少了传动环节的装配误差，提升大车运行的传动平稳性。
