异形双段螺旋弹簧三维结构设计

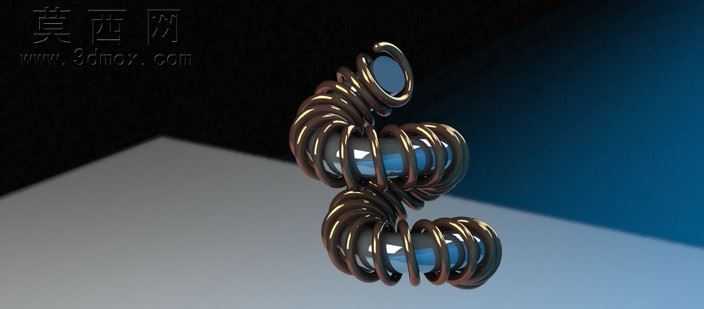

本作品为异形双段螺旋弹簧的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先通过绘制弹簧两端的挂环轮廓草图，确定挂环的圆弧半径、开口角度与中心轴线位置，再分别绘制上下两段螺旋弹簧的路径曲线，两段螺旋采用不同的节距参数与中径尺寸，中间通过平滑过渡的连接段衔接，避免应力集中的结构缺陷。建模过程中使用扫描特征完成弹簧主体的生成，将圆形截面轮廓沿预先绘制的复合螺旋路径进行扫描，同时对挂环与螺旋主体的衔接位置进行圆角处理，优化结构的力学传导路径。材质渲染阶段选用金属合金材质，调整材质的反射率、粗糙度与金属度参数，还原弹簧钢表面的金属光泽与细微的磨砂质感，场景搭建采用渐变蓝灰色背景，搭配柔和的三点布光方案，主光源从侧上方照射突出弹簧的螺旋纹理与结构层次，补光弱化阴影区域的死黑问题，轮廓光勾勒弹簧的边缘轮廓提升立体感。结构设计上，该异形弹簧区别于常规圆柱螺旋弹簧，采用双段错位螺旋的结构形式，两段弹簧的轴线呈一定角度排布，两端的封闭挂环可用于与其他部件进行铰接固定，能够在多方向受力场景下提供弹性支撑力，适用于特殊安装空间内的弹性复位、减震缓冲需求。设计过程中重点考量了弹簧的成型可行性，螺旋升角控制在常规弹簧加工的合理范围内，挂环的弯曲半径满足线材弯曲的工艺要求，避免出现加工过程中线材断裂的问题，同时通过参数化建模的方式可快速调整弹簧的线径、节距、中径、挂环尺寸等参数，适配不同的载荷需求与安装场景，模型结构完整无破面，可直接用于后续的工程仿真、装配验证与加工出图。
