高压工况用90度长扫弯头组件

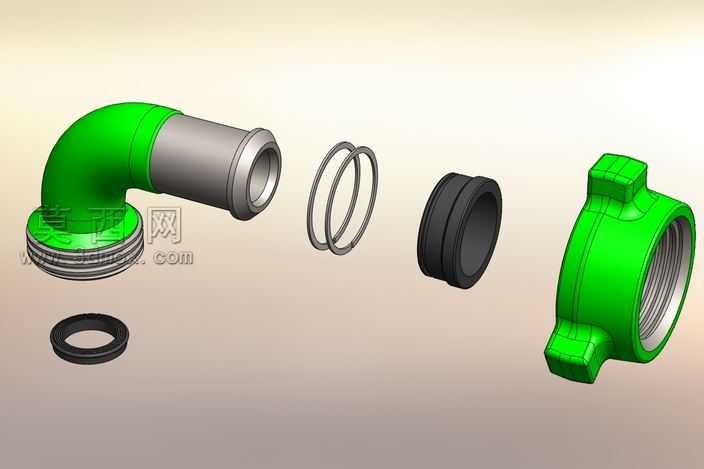

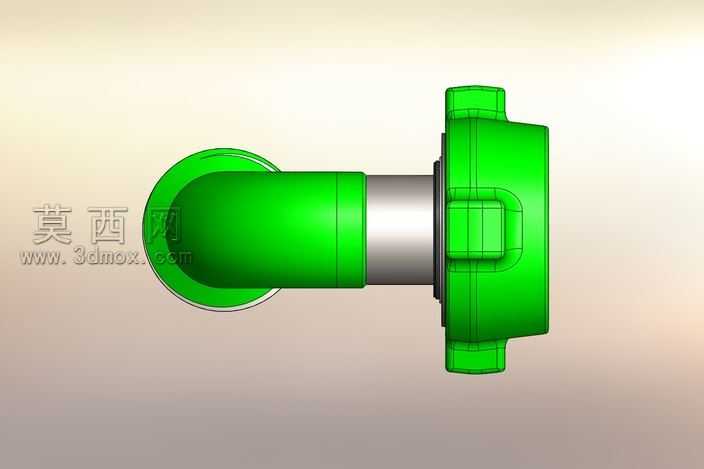

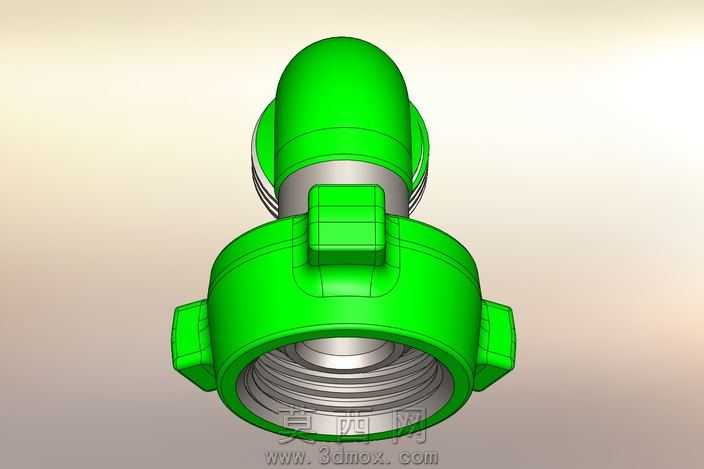

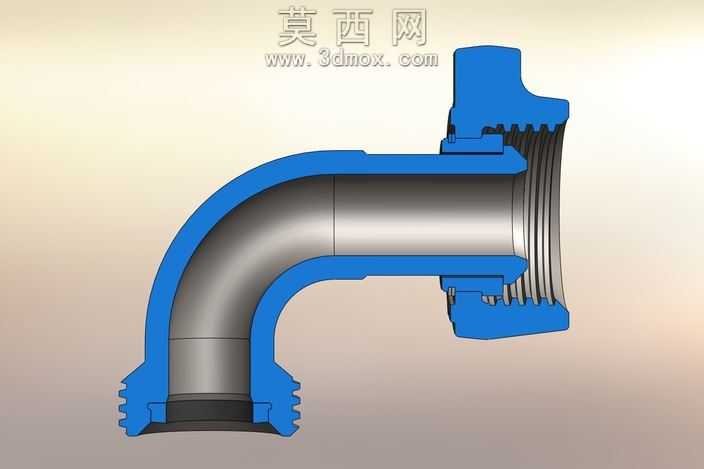

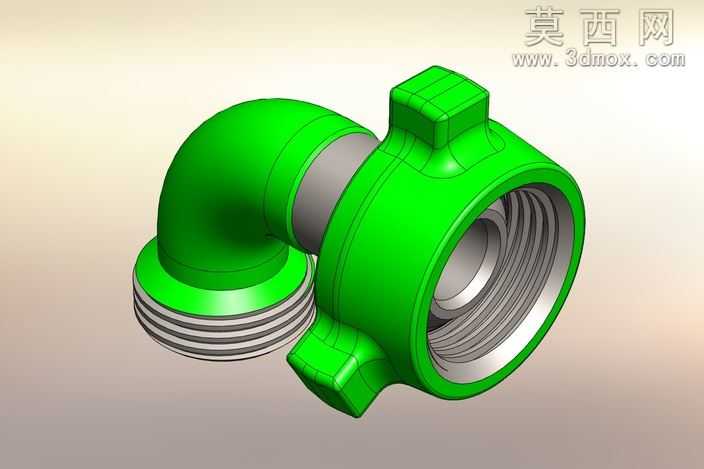

该三维模型为适配高压油气井作业场景的90度长扫弯头组件，建模阶段采用参数化设计思路，先基于20000psi的工作压力阈值完成核心结构尺寸推导，弯头主体的弯曲半径采用长扫径设计，相较于常规短半径弯头可大幅降低管路内部流体的压损，减少高压流体对管壁的冲蚀磨损，适配压裂、固井、测试等大排量高压流体输送工况。模型完整还原了组件的全部装配结构，包含弯头主体、外接延长段、两道密封环、锁紧螺母四个核心部件，各部件的配合公差按照高压管件的密封要求进行了预留设计，其中弯头主体与锁紧螺母采用梯形螺纹配合，可在高压工况下提供足够的锁紧力，避免管路受压力脉冲作用出现松脱。渲染阶段针对不同部件的材质特性做了区分处理，弯头主体与锁紧螺母采用高强度合金钢材质，表面做镀锌防腐处理，渲染时赋予金属亮面绿色喷塑质感，还原工业产品的实际外观；金属延长段采用不锈钢材质，渲染时呈现哑光银灰色金属质感，表面做细微拉丝纹理处理提升真实感；密封件采用丁腈橡胶材质，渲染时赋予哑光黑色橡胶质感，表面添加细微的磨砂纹理，区分金属与非金属部件的视觉差异。结构设计上充分考虑了现场装配的便捷性，锁紧螺母外侧设置了两个对称的凸台，可适配管钳等工具进行拧紧操作，无需额外设计专用工装；两道密封分别采用端面密封与径向密封的组合形式，可在高压工况下实现双重密封保障，避免流体泄漏。建模过程中对所有棱角处都做了圆角过渡处理，既符合高压管件的应力分散设计要求，避免应力集中导致的部件开裂，也还原了实际工业产品的加工工艺特征，模型各部件可单独导出用于工程出图、装配模拟、工况仿真等后续环节，完整还原了高压弯头从零件到装配体的全部结构细节。
