内燃机四缸曲柄连杆机构曲轴结构设计

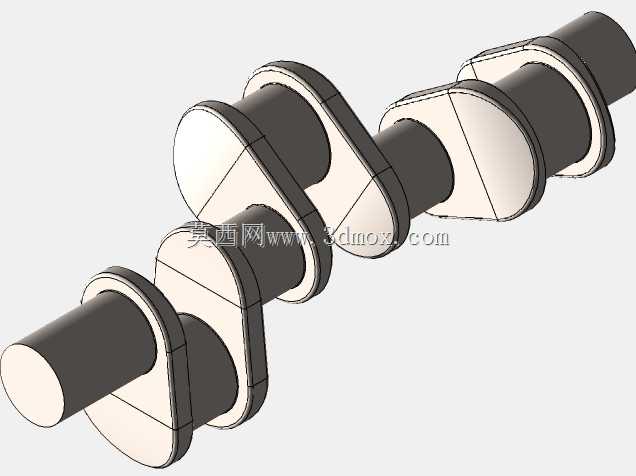

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这套曲轴结构对应直列四缸内燃机的做功顺序布置，四个曲柄销按照1-3-4-2的点火间隔角错开180度排布，保证相邻气缸做功行程的扭矩输出连续无断点，避免整机运转时出现过大的扭矩波动。从实际装机场景来看，这类曲轴主要适配小排量乘用车汽油机、小型通用工程机械柴油机，装机时主轴颈通过轴瓦安装在缸体的主轴承座上，轴向定位依靠中间主轴颈两侧的止推片控制窜动量，曲柄销端通过连杆轴瓦连接对应气缸的连杆大头，前端输出端连接正时链轮、皮带轮驱动配气机构与附件系统，后端连接飞轮储存做功行程的剩余惯性，带动曲轴完成排气、进气、压缩三个非做功行程的运转。

　　设计这套曲轴结构时，首先要平衡的是曲柄臂的配重与动平衡精度，每个曲柄臂的扇形配重块的质心位置需要和对应曲柄销、连杆活塞组的往复运动质量做动平衡匹配，避免高转速下出现过大的离心惯性力，引发整机振动、轴瓦偏磨的问题。建模过程中主轴颈与曲柄销的过渡圆角做了等半径强化处理，避免应力集中在轴颈根部引发疲劳断裂，所有油道孔采用斜向贯通设计，从主轴颈表面的进油口连通到对应曲柄销的出油口，保证压力润滑的机油能持续输送到连杆轴瓦的摩擦面，油道孔口做了倒角去毛刺处理，避免润滑油流动时出现紊流、杂质卡滞的问题。

　　从安装边界尺寸来看，主轴颈的同轴度公差控制在0.02mm以内，各曲柄销的平行度相对于主轴颈轴线不超过0.015mm，保证连杆在曲柄销上摆动时无卡滞，曲轴的总长度适配对应缸体的主轴承座跨距，两端轴伸的直径尺寸匹配前端油封、后端飞轮的安装配合公差，曲柄臂的旋转外轮廓和缸体内部的曲轴箱避让间隙预留不小于8mm，避免高速运转时曲柄臂和缸体、连杆大头出现运动干涉。实际运转过程中，曲轴承受的载荷是周期性变化的燃气爆发压力、往复运动惯性力、旋转离心力的复合载荷，所以结构设计时曲柄臂的截面采用变厚度椭圆过渡，在保证整体刚度的前提下尽可能降低旋转质量，减少惯性力带来的载荷冲击，主轴颈和曲柄销的表面粗糙度要求达到Ra0.8以下，保证轴瓦配合面能形成稳定的压力油膜，降低运转时的摩擦损耗。

　　这套曲轴的结构没有设置额外的平衡轴驱动齿轮，适配的是自带双平衡轴的缸体结构，前端的键槽尺寸匹配正时链轮的安装定位，保证配气相位的安装精度，后端的法兰盘螺栓孔分布圆直径和飞轮定位止口的尺寸严格对应通用装机标准，不需要额外修改就能直接适配同系列的不同排量机型。建模时所有的铸造拔模斜度按照3度设置，适配砂型铸造的工艺要求，加工面的余量预留单边2.5mm，满足后续数控车削、磨削的加工余量要求，油道孔的直径按照主油道流量匹配设计，保证高转速下各个摩擦面的机油压力不低于0.25MPa，避免出现干磨烧瓦的故障。
