雅马哈YZF-R1发动机连杆结构设计

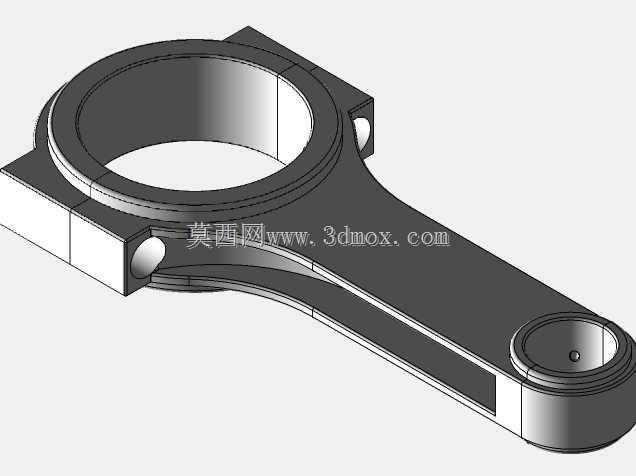

　　在大排量摩托车动力系统的开发与逆向设计工作中，曲柄连杆机构的结构合理性直接决定了发动机的高转可靠性、动力输出平顺性以及整机使用寿命，本次拆解建模的连杆对应雅马哈YZF-R1直列四缸动力单元，适配该车型液冷、四冲程、双顶置凸轮轴的动力架构，是高转性能摩托动力传递路径中的核心受力部件。从实际装车场景来看，该连杆安装于发动机曲轴箱内部，上端通过活塞销与铝制锻造活塞连接，下端大头通过剖分结构与曲轴曲柄销锁紧配合，工作过程中需要承受活塞往复运动传递的爆发压力，同时将活塞的直线往复运动转化为曲轴的旋转运动，为整车后轮输出驱动扭矩，在R1车型超过13000转的常用高转区间，连杆需要承受数千次每分钟的交变拉压载荷、惯性冲击载荷，

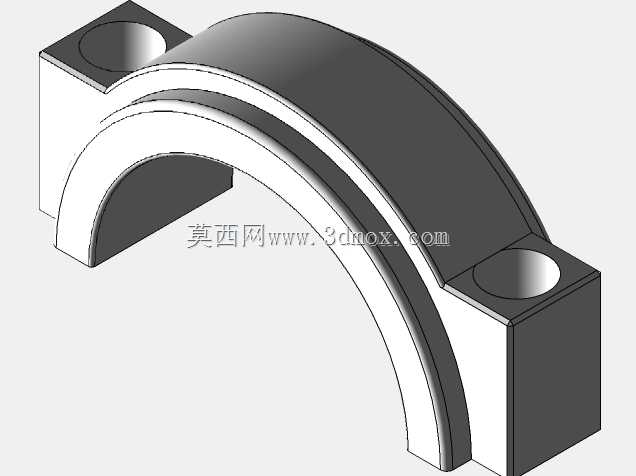

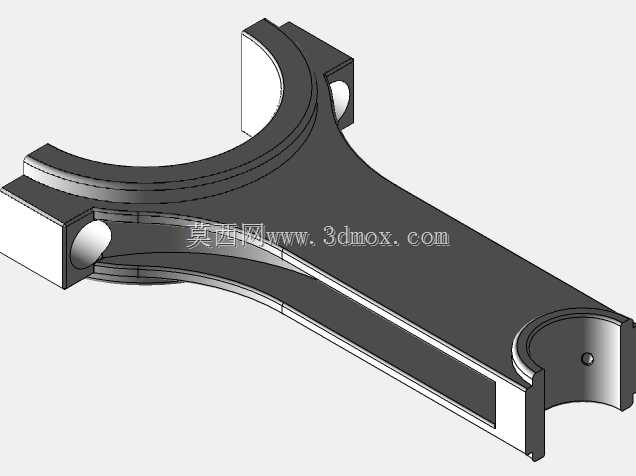

　　因此结构设计的冗余度、形位公差控制、重量配平精度都有极高要求。从结构设计思路来看，该连杆采用了性能机型常用的工字形截面杆身设计，区别于普通民用小排量机型的矩形截面杆身，工字形截面在保证同等结构强度、抗弯曲抗扭转载荷能力的前提下，能够最大程度降低连杆自身的往复运动重量，减少高转工况下的惯性力损耗，降低曲轴平衡配重的设计难度，同时杆身与大小头的过渡区域全部采用大圆角平滑过渡，避免应力集中导致的疲劳断裂风险，这也是高转性能发动机连杆的典型设计特征。连杆大头采用斜剖分结构，剖分面设计有精准的定位止口，保证连杆盖与杆身装配时的位置精度，避免高转工况下连杆盖出现错位导致的轴瓦磨损、曲柄销拉伤问题，大头内孔预留了轴瓦安装位，

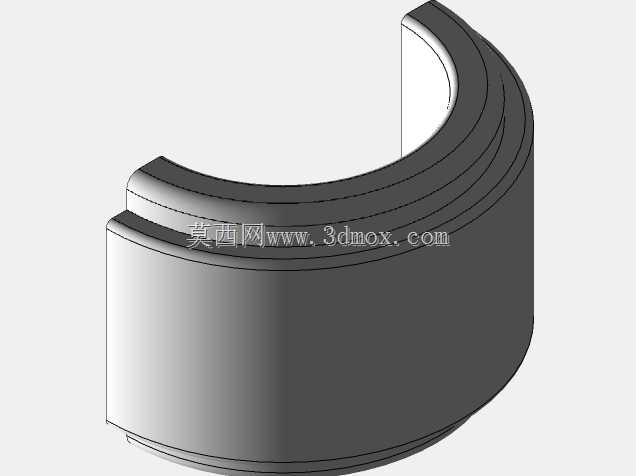

　　装配时需要配对安装对应规格的轴瓦，保证与曲柄销之间的配合间隙处于设计公差范围内，实现稳定的压力润滑，减少运转过程中的摩擦损耗。连杆小头端设计有贯穿的润滑油孔，能够将曲轴箱内飞溅的压力润滑油引导至活塞销与小头衬套的配合面，在高转往复运动过程中形成稳定油膜，避免活塞销与衬套出现干磨导致的咬合失效。从安装边界尺寸来看，该连杆的中心距是匹配R1机型曲轴曲柄销偏心距、活塞压缩比设计的核心参数，建模过程中严格还原了大小头的孔径尺寸、杆身厚度、大头螺栓孔的位置度公差，保证模型能够直接用于后续的装配干涉检查、运动仿真分析，在实际逆向建模过程中，对连杆大小头的同轴度、杆身端面的平面度、螺栓孔的平行度都做了公差还原，确保模型导入装配环境后，能够与活塞、

　　活塞销、曲轴、轴瓦等周边零部件实现无干涉配合。从实际应用场景出发，该模型既可以作为大排量高转发动机连杆结构设计的参考案例，帮助结构设计人员理解性能机型连杆的截面选型、载荷分布设计思路，也可以用于摩托车维修过程中的配件尺寸核对、改装连杆的轻量化设计验证，在进行有限元分析时，可直接基于该模型划分网格，施加不同转速下的爆发压力、惯性力载荷，校核连杆不同工况下的应力分布、变形量，为后续的结构优化、材料选型提供数据支撑。不同于普通工业动力设备的连杆设计，摩托车高转发动机的连杆对重量控制的要求更为严苛，每减少1g的往复运动重量，都能明显降低高转区间的发动机振动，提升动力响应速度，因此该连杆在非受力区域做了合理的减薄处理，同时在受力集中的大小头过渡区域、螺栓安装座位置做了加强结构，实现强度与重量的最优平衡，杆身表面的加强筋走向完全顺着载荷传递路径设计，能够将活塞传递的爆发压力均匀引导至大头与曲轴配合面，避免局部应力过大导致的结构失效。在装配逻辑上，连杆盖与杆身采用配对定位设计，装配时不可互换，螺栓采用塑性域拧紧工艺对应的安装孔位设计，保证锁紧后连杆大头的圆度公差符合高转运转要求，避免轴瓦出现偏磨。
