对槽轧辊磨床陶瓷支撑装置结构设计

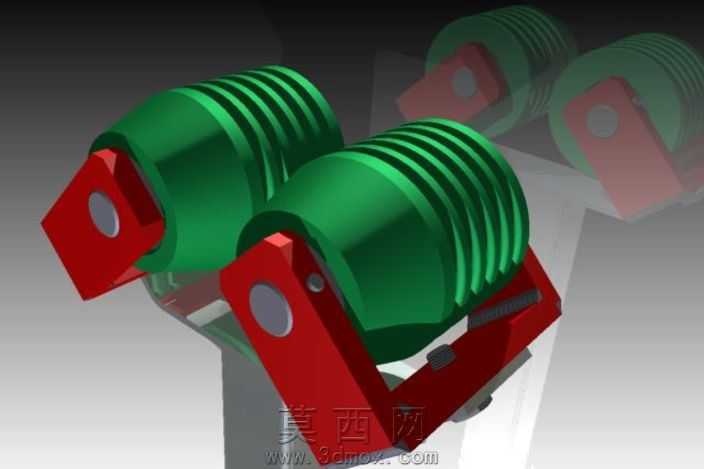

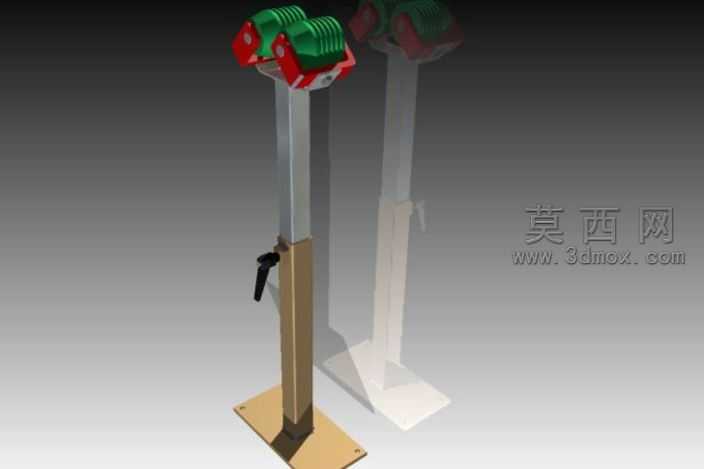

本模型为对槽轧辊磨床的陶瓷支撑装置，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械工装的装配公差规范，对各部件的配合尺寸进行了精准约束。模型整体分为底部安装基座、高度调节立柱、顶部支撑座三个核心模块，底部基座采用方形板式结构，预留了标准安装孔位，可直接通过螺栓固定在磨床工作台面，保证支撑装置的安装稳定性；高度调节立柱采用套筒式伸缩结构，侧面配置锁紧手柄，可根据不同规格轧辊的加工高度需求，灵活调整支撑高度，调整到位后通过手柄锁紧即可固定位置，调节行程覆盖常规轧辊磨床的加工高度范围，适配性较强。顶部支撑座为核心功能部件，与轧辊接触的支撑部位采用陶瓷材质设计，建模时对陶瓷支撑面的弧度进行了反复优化，使其与轧辊辊面的贴合度达到最优，陶瓷材质本身具备高硬度、低摩擦系数、耐磨性能优异的特点，既能在磨削加工过程中为轧辊提供稳定的径向支撑，抵消磨削力带来的辊体形变，提升轧辊的加工精度，又能避免金属支撑件容易刮伤轧辊表面、长期使用磨损快的问题。渲染阶段采用了写实级材质表现，金属结构件赋予了哑光磨砂钢材材质，还原工业设备的真实质感，陶瓷支撑部位赋予了高硬度光滑陶瓷材质，通过光影对比突出陶瓷部件的材质特性，锁紧手柄采用黑色工程塑料材质，不同材质的区分让模型的结构层次更加清晰。整体设计思路围绕磨床加工的实际工况展开，重点解决传统金属支撑件易损伤轧辊、支撑稳定性不足的痛点，结构简洁实用，无冗余设计，各部件均可实现单独加工与装配，具备较高的实际生产应用价值，可直接作为磨床工装设计的参考方案，也可用于磨床配套工装的加工生产指导。
