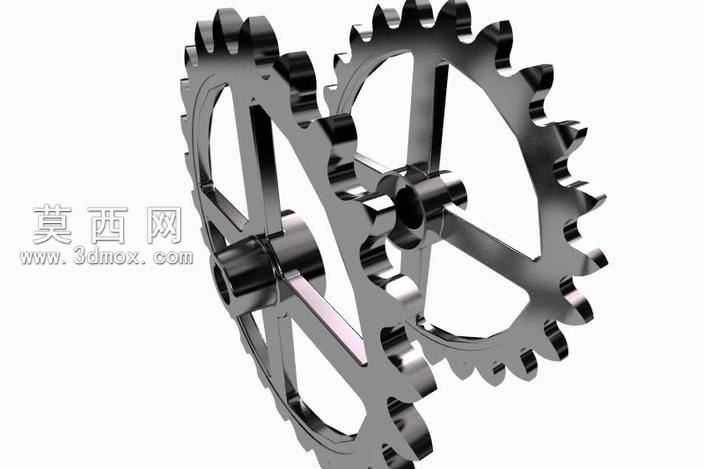

双啮合镂空结构磁盘齿轮传动组件

本作品为双磁盘齿轮啮合传动组件，采用三维参数化建模方式完成整体设计，建模阶段先通过齿廓渐开线方程生成标准齿形曲线，对齿顶圆角、齿根过渡曲面做了平滑处理，避免应力集中的结构缺陷。两个齿轮均采用镂空辐条式结构设计，在保证轮体结构强度、啮合传动刚性的前提下，大幅降低了零件自身重量，减少传动过程中的转动惯量，提升传动响应速度。建模过程中对两个齿轮的中心距做了精准匹配，确保齿面啮合间隙处于合理区间，既不会因间隙过大产生传动冲击、回差，也不会因间隙过小导致啮合卡滞、磨损加剧。材质渲染阶段采用金属磨砂合金钢材质，调整了金属粗糙度、环境反射参数，还原出金属机加工零件的真实质感，对齿面啮合接触区域做了细微的光影强化，清晰展示轮齿啮合的配合状态。轮体中心的轴孔、定位轴肩结构都按照标准传动件的装配尺寸设计，可直接适配对应直径的传动轴，辐条的排布采用对称式布局，保证轮体高速转动时的动平衡性能，避免转动过程中产生偏载振动。设计过程中兼顾了零件的加工工艺性，镂空结构的辐条厚度、过渡圆角都符合常规铣削加工的工艺要求，不需要特殊定制刀具即可完成加工，齿面的精度等级按照通用传动件的中等精度设计，可适配多数低速、中载的机械传动场景，整体结构简洁规整，没有冗余的设计特征，既满足传动功能需求，也兼顾了轻量化、工艺性的设计要求，可直接用于机械传动结构的方案验证、装配演示以及相关教学场景使用。
