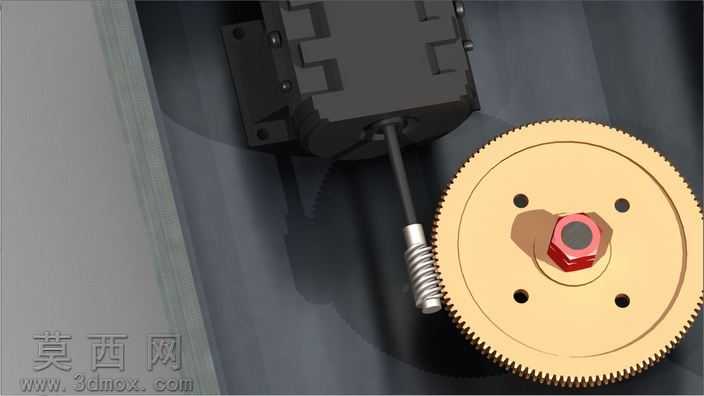

本作品为蜗轮蜗杆啮合传动结构的三维建模设计,整体围绕交错轴间的动力传递需求展开,在三维建模过程中,首先对蜗轮的齿形轮廓进行精准参数化绘制,严格按照渐开线齿形的生成逻辑,逐齿完成齿槽、齿顶、齿根的曲面构建,保证每一个轮齿的分度圆齿厚、齿距参数完全符合传动啮合的公差要求,蜗轮主体的轮盘结构上均匀分布四个安装定位孔,中心位置预留轴系装配的通孔结构,用于和传动轴、锁紧螺母完成配合固定。与之匹配的蜗杆构件采用带弹簧缓冲的结构设计,建模时对蜗杆的螺旋升角、导程参数进行反复校核,确保螺旋齿面能够和蜗轮轮齿实现顺滑的无卡滞啮合,蜗杆端部的弹簧结构采用螺旋扫描的方式完成建模,还原弹簧的圈数、线径、节距参数,模拟实际传动过程中蜗杆的轴向缓冲补偿效果。渲染阶段对不同构件赋予差异化的材质属性,蜗轮主体采用黄铜材质,调整金属材质的粗糙度、反射率参数,还原铜质构件温润的金属光泽与细微的表面磨砂质感;蜗杆、锁紧螺母、安装基座等构件采用钢材材质,提升材质的高光反射强度,模拟钢制零件经过机加工后的光亮金属表面效果;驱动端的电机外壳采用哑光黑色工程塑料材质,通过材质的明暗对比区分不同功能的构件,让整体装配结构的层次更加清晰。设计过程中重点考量蜗轮蜗杆传动的自锁特性、传动比匹配关系,对轮齿啮合的接触区域进行结构校验,避免出现齿面干涉、啮合间隙过大的问题,同时对中心锁紧螺母的装配位置、安装孔的同轴度进行反复调整,保证整个传动结构装配完成后,能够实现稳定的交错轴动力传递,还原真实机械传动场景中蜗轮蜗杆机构的运行状态,清晰展现这类传动结构的组成细节与装配逻辑。
