通讯设备弧形钣金支架结构设计

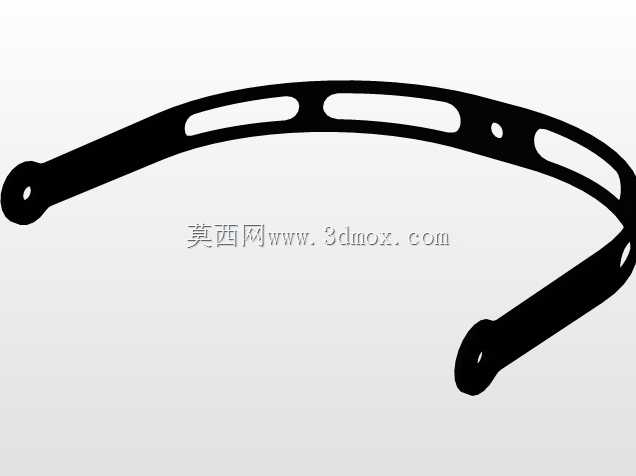

　　这类弧形钣金支架多应用在头戴式通讯终端、便携通讯耳组这类需要贴合人体轮廓的穿戴类通讯设备上，核心作用是承载内部走线、固定两侧功能模组，同时兼顾佩戴时的结构强度与形变适配能力。从结构形态来看，整体采用大曲率弧形弯板作为主体基底，弧面曲率完全匹配人体头围的常规曲面弧度，避免佩戴时出现局部应力集中硌压皮肤的问题，主体板材厚度根据承载需求选定，常规工况下选用0.8-1.2mm的冷轧钢板或者铝合金板材即可满足强度要求，既不会因为板材过厚导致整体重量过大增加佩戴负担，也不会因为板材过薄出现受力后永久形变的问题。主体板面上开设的多组长条型减重孔，并非单纯为了减少材料用量，这些孔位的排布是沿着弧形应力线分布的，在保证整体抗弯强度的前提下，

　　既可以降低整体重量，也能为内部通讯线缆的排布预留穿线空间，同时在设备受外力挤压时，孔位周边的结构可以产生微量弹性形变，吸收冲击能量，避免支架直接断裂。支架一端延伸出的窄长安装臂，末端设置的圆孔是铰接安装位，用来连接耳罩或者通讯拾音模组，这个位置的折弯半径经过反复校核，既保证安装臂有足够的调整角度范围，适配不同头型的佩戴尺寸，也不会因为折弯角度过大导致板材出现开裂隐患。设计这类钣金件的时候，首先要确定的是弧形基准面的曲率参数，不能直接用标准圆弧硬套人体轮廓，需要结合人体头面部的三维扫描数据调整弧面的渐变曲率，靠近两侧耳部的位置曲率半径适当放大，靠近头顶的位置曲率半径收窄，保证佩戴时的受力均匀分布在整个支架接触面上，

　　而不是集中在几个点位。其次要考虑钣金冲压工艺的可行性，所有的折弯边都要预留合适的工艺缺口，避免折弯时出现材料堆积起皱的问题，减重孔的边缘都要做倒钝处理，防止后续组装或者使用过程中割伤线材或者操作人员，安装孔的位置公差要控制在±0.1mm以内，保证和两侧功能模组的装配精度，避免出现装配错位导致的铰接卡顿问题。安装边界方面，这类支架的整体展开长度控制在220-260mm区间，适配绝大多数成年人的头围尺寸，安装臂的长度预留15-20mm的调整余量，配合铰接结构可以实现上下15度、前后10度的角度调整范围，满足不同使用场景下的佩戴位置调整需求。支架表面一般会做喷塑或者阳极氧化处理，既提升耐腐蚀性能，也能优化表面触感，

　　避免金属直接接触皮肤带来的不适感。在结构强度校核环节，要重点模拟支架被向外撑开最大幅度时的应力分布，确保最大应力值低于板材的屈服强度，保证反复撑开调整后不会出现塑性变形，同时要做疲劳寿命测试，模拟上万次佩戴摘取的开合动作，验证铰接位置和弧形主体的结构可靠性，避免长期使用后出现断裂失效。这类钣金件的成型工艺主要采用数控冲床下料、数控折弯机成型，不需要复杂的模具投入，适合小批量多批次的通讯穿戴设备生产需求，后期如果需要调整曲率或者孔位，只需要修改折弯程序和冲床加工代码即可，不需要重新开模，能有效缩短产品迭代周期。在走线设计上，支架内部的空腔刚好可以容纳通讯线材和信号传输线，长条减重孔也可以作为线材的固定点，用扎带或者线卡将线材固定在孔位上，避免佩戴调整过程中线材被拉扯断裂，同时也能让设备内部走线更加规整，减少线材和其他结构件的摩擦损耗。
