调心球面滑动轴承结构三维设计

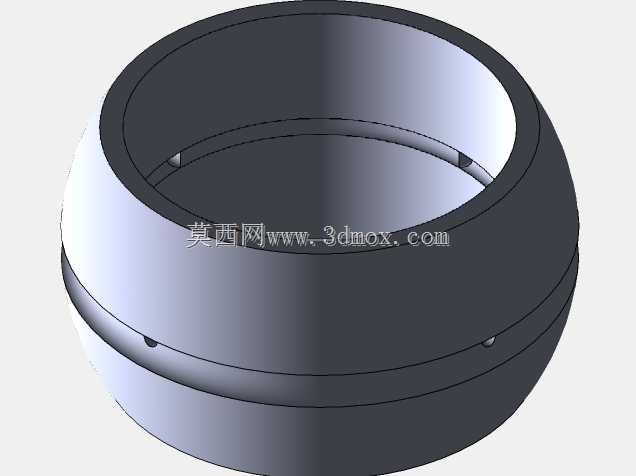

　　在重载、存在安装对中误差或轴系受载后会产生挠曲变形的传动场景中，普通深沟球轴承或圆柱滚子轴承往往会因为内外圈轴线偏斜产生额外的附加载荷，轻则加剧滚道磨损、缩短轴承使用寿命，重则直接出现卡滞、滚道剥落导致传动链失效，球面轴承正是为适配这类复杂工况开发的通用传动支撑部件。这类轴承的核心功能特性在于其外圈滚道为内球面结构，内圈外表面为匹配的外球面，二者装配后可允许内外圈轴线存在一定角度的偏斜，自动补偿轴系加工、安装过程中产生的同轴度误差，以及设备运行过程中轴受载挠曲、基座变形带来的轴线偏移，避免支撑部位出现边缘受载的应力集中问题。从实际应用场景来看，这类球面轴承广泛分布在工程机械的铰接部位、冶金设备的重载传动辊系、农业机械的行走支撑、

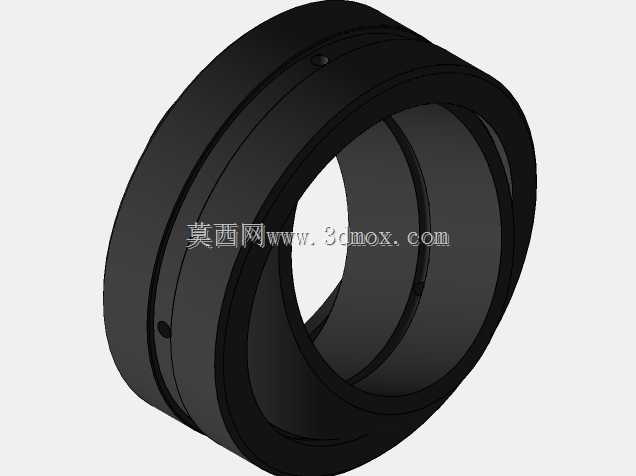

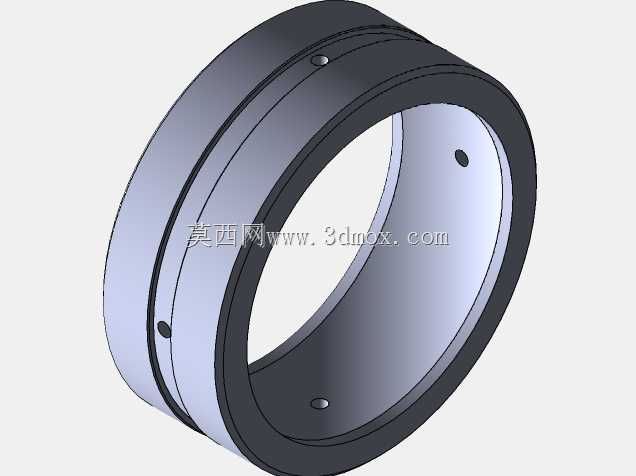

　　输送设备的张紧轮组、液压油缸的铰接端等位置，尤其是在工况恶劣、安装精度难以保证、受冲击载荷频繁的作业场景中，球面轴承的调心性能可以大幅降低轴系的装配精度要求，提升整套传动系统的运行可靠性。从设计思路层面拆解该球面轴承的结构，首先要明确核心的调心角度范围，常规通用型球面滑动轴承的允许偏角在2°到3°之间，设计时需要先根据目标应用场景的最大轴线偏斜量，确定内外圈球面的配合半径，球面半径过小会导致调心角度不足，半径过大则会降低轴承的轴向承载能力，同时内外圈球面的配合面需要保证足够的接触面积，避免接触应力超过材料的许用接触疲劳极限。该轴承采用剖分式外圈结构，通过外圈上的定位销实现两半外圈的周向固定，这种结构设计一方面可以降低装配难度，方便内圈与外圈的组装，另一方面也可以在后期维护时单独更换磨损的内圈或外圈，降低设备的运维成本。轴承的内外圈均采用高碳铬轴承钢制造，滚道表面经过淬火处理后硬度达到HRC60以上，配合表面的高精度磨削加工，保证球面配合的接触精度，降低运行过程中的摩擦阻力。从外形尺寸与安装边界来看，这类轴承的安装尺寸需要严格匹配对应轴径与基座孔的公差要求，内圈的内孔为圆柱孔设计，与轴的配合多采用过渡配合或小过盈配合，保证内圈与轴同步回转，外圈的外圆柱面与基座轴承座孔采用间隙配合，方便安装时的调整，同时也为调心动作预留足够的活动空间。轴承的宽度尺寸需要根据额定动载荷、额定静载荷的计算值确定，保证在目标工况的最大径向载荷、轴向载荷作用下，

　　轴承的额定寿命满足设备的设计使用周期。在建模过程中，需要重点关注球面配合面的形位公差标注，内外圈球面的球心同轴度需要控制在0.01mm以内，避免装配后出现卡滞或调心不畅的问题，外圈的剖分面需要保证平面度要求，两半外圈合装后剖分面的间隙不超过0.02mm，防止运行过程中杂质进入滚道配合面。另外，轴承外圈上设置的注油孔与油槽结构，需要贯通至球面配合面，保证润滑脂可以顺利进入摩擦面，形成稳定的润滑油膜，降低滑动摩擦带来的磨损，尤其是在低速重载的应用场景中，定期补充润滑脂可以大幅延长轴承的更换周期。很多设计人员在选型球面轴承时容易忽略安装边界的倒角尺寸，轴承内孔两端、外圈外圆两端的倒角不仅是装配导向的需要，同时也可以避免安装时轴肩、

　　座孔的锐边刮伤轴承配合表面，轴肩与座孔的圆角半径必须小于轴承对应的倒角尺寸，保证轴承安装后可以靠紧定位面，不会出现轴向窜动。在有轴向载荷作用的应用场景中，还需要校核轴承内圈挡边、外圈挡边的强度，保证挡边在最大轴向载荷作用下不会出现塑性变形或断裂。不同于滚动类调心轴承，球面滑动轴承的接触面积更大，抗冲击载荷的能力更强，更适合低速重载、存在摆动运动的铰接场景，比如工程机械的动臂铰接点，工作过程中铰接部位不仅要承受整机的作业载荷，还会伴随频繁的小角度摆动，普通滚动轴承在这种摆动工况下容易出现滚道疲劳剥落，而球面滑动轴承的面接触结构可以更好地分散冲击载荷，适应频繁摆动的运动形式。在三维建模过程中，需要准确还原内外圈的配合间隙，球面配合的间隙值需要根据轴承的尺寸段确定，小尺寸轴承的配合间隙控制在0.01mm到0.03mm之间，大尺寸重载轴承的间隙可以适当放大，保证调心动作灵活，同时不会因为间隙过大产生运行过程中的冲击异响。
