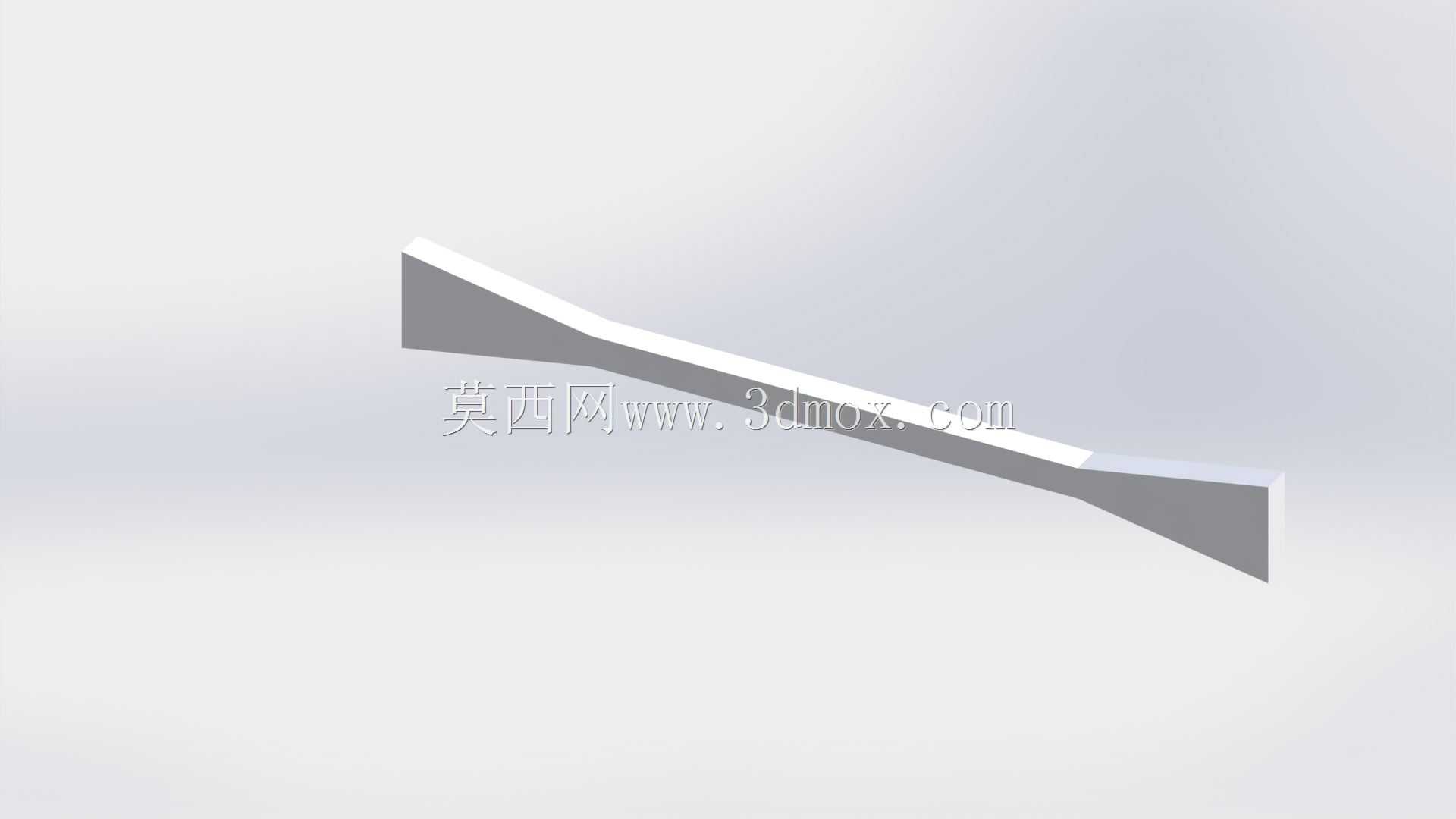

ASTM C1273标准高级陶瓷拉伸试样结构

　　这款试样的结构完全贴合ASTM C1273-05标准中对扁平、肩部加载类陶瓷拉伸试样的要求，核心用于结构陶瓷、先进陶瓷材料的室温及高温拉伸力学性能测试，是陶瓷材料研发、质检环节必不可少的试验载体。不同于金属材料可直接通过螺纹夹持完成拉伸加载，高级陶瓷本身硬度高、脆性大，常规夹持方式极易在装夹阶段造成试样端部崩裂，或是在测试过程中出现夹持段应力集中提前断裂，导致测试数据完全失真，因此这类带肩部加载结构的扁平试样，从根源上规避了夹持力直接作用于测试段的问题。

　　从结构设计逻辑来看，试样整体分为三个功能区段：两端的肩部加载段、中间过渡的圆弧段、中心的等径测试段。肩部加载段的宽度大于测试段，装夹时夹具直接作用在肩部台阶位置，拉伸载荷通过台阶端面传递，不会对测试段产生额外的夹持压应力，完美适配陶瓷材料抗压不抗拉、抗局部挤压能力弱的材料特性。中间的过渡圆弧段经过曲率优化，不存在尖锐转角，可避免应力在过渡位置集中，确保断裂位置只会出现在中间的等径测试段，保证测试数据的有效性。中心等径测试段的截面尺寸严格匹配标准要求，横截面积计算统一，可直接通过载荷传感器采集的力值计算拉伸强度、弹性模量、断裂伸长率等核心力学参数，无需额外修正。

　　在实际试验场景中，这类试样可适配常规的万能材料试验机，只需搭配对应尺寸的肩部加载夹具即可完成装夹，不需要额外定制复杂的夹持工装，测试段的扁平结构也方便粘贴应变片，或是搭配非接触式引伸计采集应变数据，不管是陶瓷基复合材料的性能验证，还是结构陶瓷配方迭代后的性能抽检，都能满足测试精度要求。建模过程中严格控制各段的尺寸公差，过渡圆弧与测试段、肩部的衔接位置做了相切处理，不存在建模时的棱角断点，完全还原标准试样的真实形态，可直接用于试验工装的匹配校核，或是测试前的装夹模拟，提前排查夹具与试样的干涉问题，避免实际试验时因装卡错位造成试样报废。

　　考虑到陶瓷试样加工时多采用模压成型或是金刚石磨削加工，模型的各段壁厚均匀，不存在突变的截面结构，既符合陶瓷成型的工艺要求，也能避免加工过程中因结构应力导致的坯体开裂。肩部的端面做了平面度约束，保证加载时夹具与试样端面完全贴合，载荷传递均匀，不会出现偏载导致的测试数据离散性过大的问题。这类试样除了常规的室温拉伸测试，也可适配高温炉环境下的拉伸试验，结构本身无复杂空腔或异形结构，在高温环境下不会因热膨胀不均产生额外的内应力，能准确反映材料在高温工况下的力学性能表现，为陶瓷零部件在航空、航天、高端装备领域的应用提供可靠的性能数据支撑。
