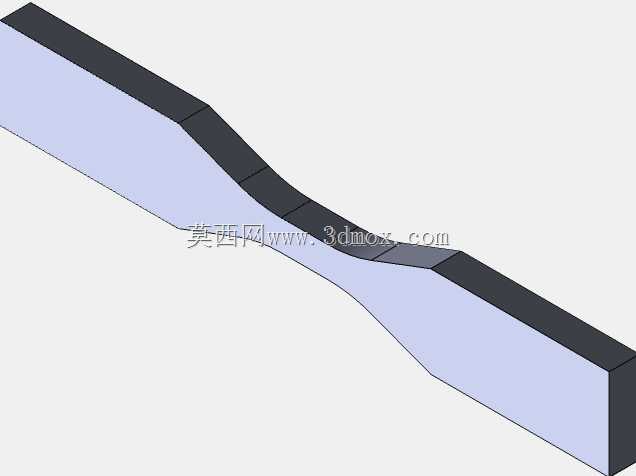

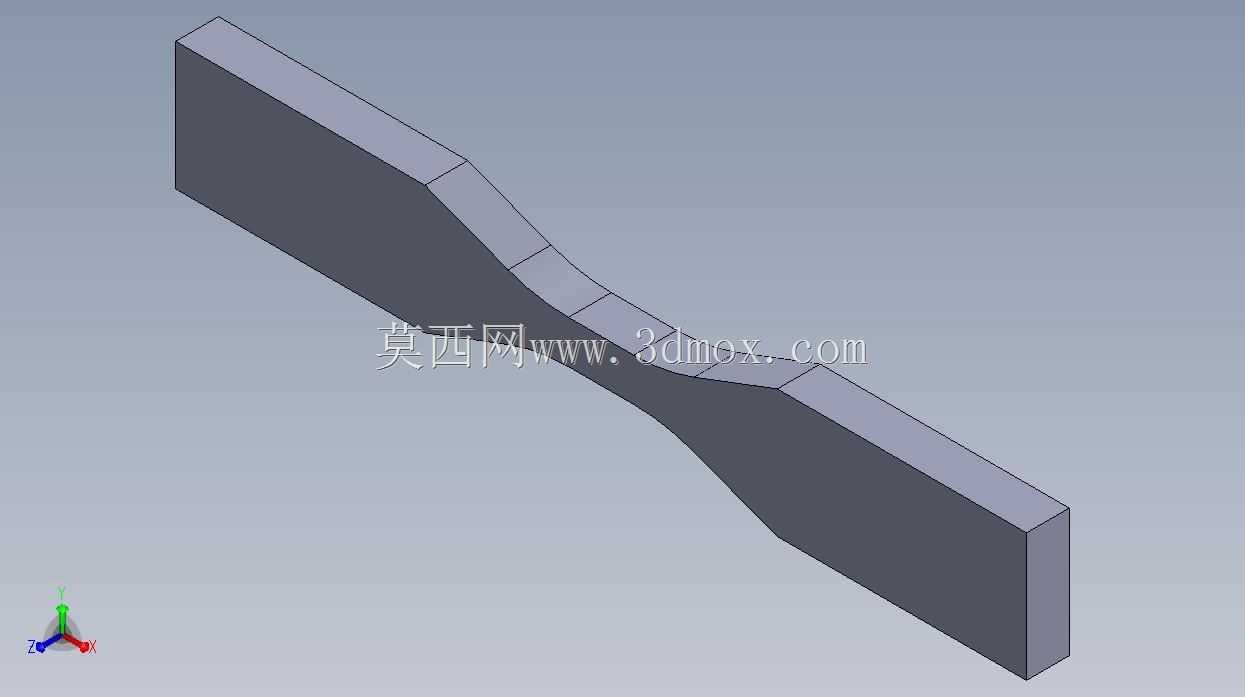

ASTM D638-10标准V型微拉伸测试试样

　　在高分子材料力学性能检测领域，拉伸性能是评判材料抗形变、抗断裂能力的核心指标，而符合标准规范的试样是获取可靠测试数据的基础前提。这款V型微拉伸试样，严格遵循ASTM D638-10标准中V型试样的尺寸公差与形位要求设计，主要面向小尺寸样件、微量材料配方验证场景下的拉伸性能测试，适配常规万能材料试验机的拉伸夹具装夹需求。从实际应用场景来看，这类微拉伸试样多用于改性塑料配方研发阶段的小批量性能验证、微注塑成型工艺参数调试后的样件性能校验，以及薄型高分子制品裁切后无法制备标准大尺寸试样时的替代测试，能够在材料用量极少的前提下，获取接近标准测试的抗拉强度、断裂伸长率、弹性模量等关键力学参数，大幅降低研发阶段的材料损耗与制样成本。

　　在功能特性层面，该试样的过渡段采用平滑圆弧过渡设计，可有效避免拉伸过程中应力在过渡区域集中导致的非工作段断裂问题，保证断裂位置出现在中间平行的测试标距段内，确保测试数据的有效性；两端的夹持段做了等宽加厚处理，适配万能试验机的平口夹具夹持，装夹后不会出现打滑、夹伤试样根部的问题，同时夹持段的端面做了平面度管控，保证装夹后试样的轴向与拉伸施力方向重合，避免偏心拉伸带来的测试误差。设计过程中，首先对标ASTM D638-10标准中V型试样的核心尺寸要求，确定中间标距段的宽度、过渡圆弧半径、夹持段长度与宽度的比例关系，所有尺寸公差均控制在标准要求的±0.1mm范围内，形位公差上保证试样上下平面的平行度、两侧面的对称度满足测试要求，

　　避免因试样自身形位偏差导致测试数据离散。建模时优先采用对称建模思路，先绘制试样半侧的截面轮廓，通过镜像生成完整截面后拉伸成型，再对过渡棱边做微小倒钝处理，避免锐边在加工或装夹过程中产生应力崩缺；整个模型的壁厚均匀，适配3D打印、微注塑、数控铣削等多种制样工艺，不管是采用光敏树脂3D打印做工艺验证，还是采用金属模具注塑成型标准测试样件，都能保证成型后尺寸的一致性。从安装边界来看，试样两端夹持段的宽度适配常规10kN及以下载荷的万能材料试验机平口夹具，装夹时每端的夹持深度不小于夹持段长度的三分之二即可保证装夹可靠性，试样整体长度适配试验机的初始装夹间距，不需要额外调整夹具行程即可完成装夹；标距段的尺寸适配常规接触式引伸计的装夹要求，

　　可直接加装引伸计获取精准的应变数据，不需要定制专用的小尺寸引伸计配件。在实际测试使用中，这类V型微拉伸试样相比标准大尺寸试样，对材料的均质性要求更高，因此建模时特意保证了标距段内无截面突变、无壁厚差异，避免试样自身结构缺陷影响测试结果；过渡段的圆弧曲率经过反复校验，完全匹配标准要求的曲率半径，不会出现曲率过大导致的应力集中，也不会出现曲率过小导致的标距段长度不足问题。对于材料研发人员而言，这款试样的三维模型可直接导入CAM软件生成数控加工代码，用于加工小批量金属或塑料样件，也可直接导入模流分析软件，模拟微注塑成型过程中的熔接痕、翘曲变形等缺陷，提前优化注塑工艺参数，保证成型后的试样满足测试要求；对于测试人员而言，模型的尺寸完全贴合标准要求，不需要额外核对尺寸即可直接用于制样，减少了制样过程中的尺寸核对工作量，也避免了因尺寸不符合标准导致的测试数据无效问题。
