布朗普顿折叠自行车后车架结构设计

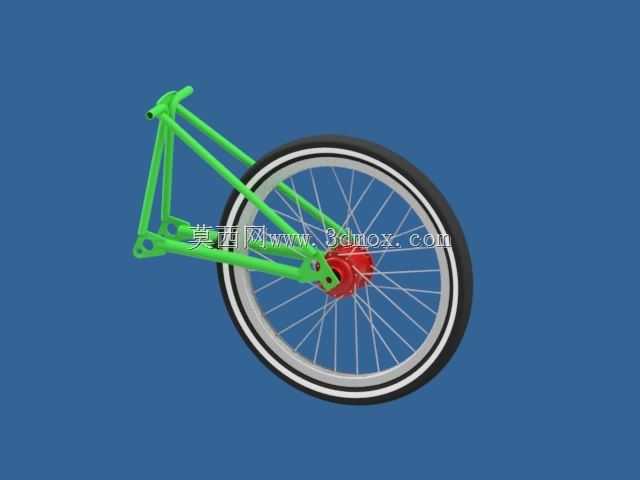

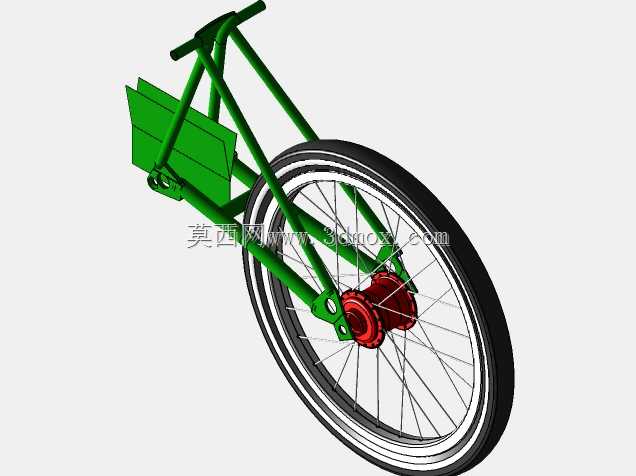

　　本次呈现的是布朗普顿折叠自行车的后车架及配套后轮组装配结构，该结构主要适配小轮径折叠通勤自行车的使用场景，面向城市短途通勤、折叠收纳携带的日常出行需求，是折叠自行车承载与行走系统的核心组成部分。从实际用途来看，该后车架段承担着连接后轮组、衔接折叠机构、承载骑行者后部载荷的作用，同时需要为后续制动器总成预留安装接口，满足制动系统的装配支撑需求，是整车后部承载与运动传递的关键结构件。

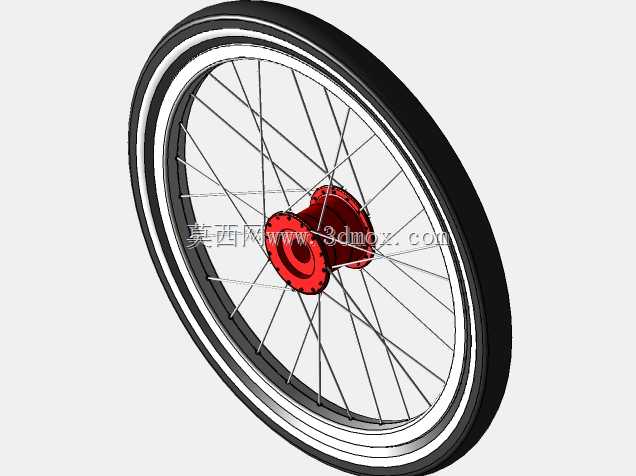

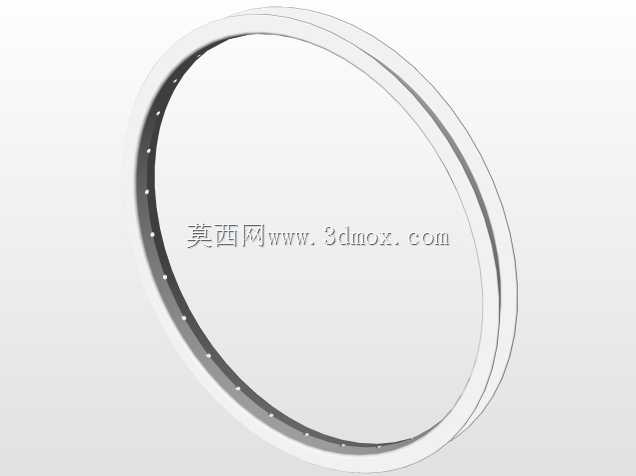

　　从功能特性层面分析，该后车架采用三角形管材拼接结构，利用三角形结构的力学稳定性，在降低管材用料、控制整体重量的前提下，保证足够的结构强度与抗形变能力，能够承受骑行过程中路面颠簸带来的冲击载荷，以及骑行者落座后的垂直载荷。配套的后轮组采用双层轮圈搭配钢丝辐条的结构，辐条以花鼓为中心呈放射状均匀分布，可将轮圈受到的地面冲击力均匀分散传递至花鼓，再通过花鼓连接结构传递到后车架上，避免局部应力集中导致的结构失效。花鼓部位采用红色涂装的轴体结构，内置轴承回转副，保证车轮转动的顺滑度，同时预留了飞轮安装位与制动器安装位，可适配不同规格的传动与制动组件。外胎采用带白色装饰边的橡胶充气轮胎结构，胎面具备防滑纹理，可在城市铺装路面提供足够的抓地力，同时缓冲路面微小颠簸，提升骑行舒适度。

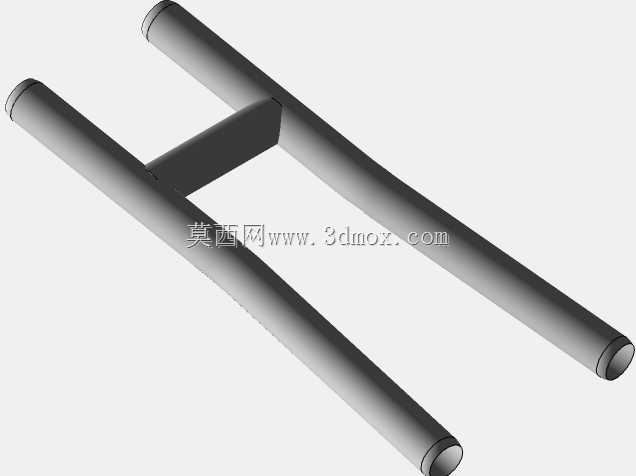

　　在设计思路上，该后车架结构充分考虑了折叠自行车的尺寸约束，采用短后下叉与短后上叉的布局，缩短后轮与车架立管的间距，适配小轮径车轮的安装需求，同时为折叠动作预留足够的运动空间，避免折叠过程中后轮与车架其他部件发生运动干涉。管材连接处采用平滑的焊接过渡结构，减少焊接应力集中点，提升车架的疲劳寿命，所有安装孔位均按照标准紧固件尺寸设计，可直接适配市售的标准螺栓、轴类零件，降低后续装配与维护的配件成本。轮组的辐条长度与编圈角度经过匹配计算，保证轮圈的圆度与端面跳动量控制在合理范围内，避免骑行过程中出现轮组偏摆、蹭刹等问题。

　　从外形尺寸与安装边界来看，该后车架的后轮开档尺寸适配标准小轮径自行车花鼓的安装宽度，后叉末端的轴槽尺寸与标准后轮轴径匹配，可直接装入对应规格的轮组组件。车架上预留的制动器安装座位置，与后轮圈的制动面位置对齐，安装制动器后无需额外大幅度调整即可保证制动块与轮圈的贴合间隙。整体后车架段的外形轮廓贴合折叠后的整车收纳尺寸，不会在折叠状态下突出于整车轮廓之外，保证折叠后整体外形规整，便于放入收纳包或者公共交通的行李存放区域。轮组的外径尺寸匹配布朗普顿折叠车的标准轮径规格，安装后与前叉、车架立管等部件的间隙均匀，转向与后轮转动过程中不会与周边部件发生剐蹭。需要注意的是，当前展示的后车架总成尚未完成制动器总成的装配，实际装车使用时需要搭配对应规格的制动器组件，完成制动系统的安装调试后才可投入使用，装配过程中需要保证制动器的安装面与车架安装座完全贴合，紧固件按照规定扭矩锁紧，避免制动过程中出现部件松动引发安全隐患。
