肯沃斯车型制动灯安装板结构设计

　　这款制动灯安装板主要适配重型载货车辆尾部制动信号灯具的装配需求，在商用车后围灯具安装场景中，承担灯具定位、载荷承载与安装基准的核心作用。日常运营场景里，重卡尾部长期处于路面碎石冲击、雨水侵蚀、高低温交变的复杂工况，安装板作为制动灯与车身骨架的连接载体，既要保证灯具安装后的位置精度，避免灯光照射角度偏移影响后车识别距离，也要抵消车辆行驶过程中车架传递的持续振动，防止灯具连接螺栓出现松脱、断裂的故障。从结构设计逻辑来看，板件主体采用平直钣金构型，整体为长条形薄板结构，厚度匹配常规商用车车身覆盖件的钣金选型，既能够控制整体重量，避免尾部额外载荷过大，也具备足够的抗弯刚度，在灯具安装后不会出现长期使用下的翘曲变形。

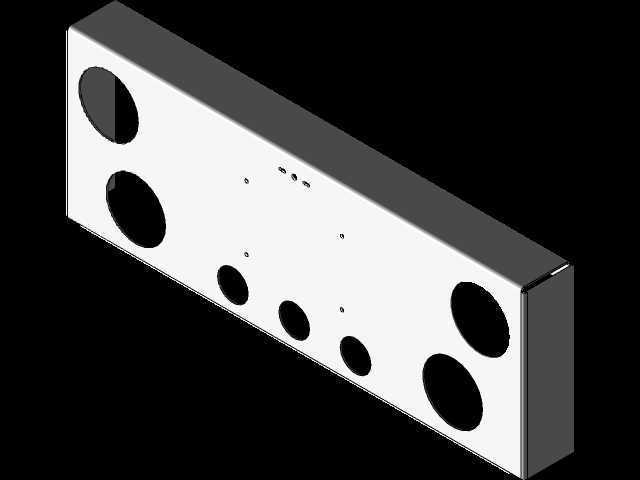

　　板面上分布的多组圆形开孔按照功能分为两类，大尺寸开孔对应制动灯的灯体穿装位置，孔径尺寸与所选灯具的尾部安装座外径匹配，安装时灯具从板件后侧穿入开孔，前端灯面与板件正面齐平，保证装配后外观的平整性；小尺寸开孔为螺栓固定孔，孔位分布与灯具安装法兰的孔位一一对应，同时预留了与车身尾部骨架连接的固定孔位，所有孔位的位置度公差控制在合理范围内，避免装配时出现孔位错位需要现场扩孔的问题。设计过程中优先考虑了安装边界的适配性，板件的整体长度、宽度尺寸完全匹配对应车型尾部的安装空位，边缘做了折边处理，一方面提升板件自身的结构强度，减少薄板的共振异响，另一方面折边结构可以遮挡板件与车身覆盖件之间的装配缝隙，避免泥水从缝隙处渗入车身内部。

　　安装时不需要对原有车身结构做额外切割改动，直接通过螺栓将板件固定在尾部预留的安装点位上，再依次装配制动灯具即可完成作业，能够大幅降低售后维修时的配件更换时长。针对不同功率规格的制动灯选型，板件上的开孔布局预留了一定的兼容空间，同一块安装板可以适配圆形单体灯、组合式尾灯等多种常用的商用车尾部灯具，不需要针对单一灯具重新开模制作安装支架。板件表面的平整度要求较高，装配后与灯具贴合的面没有明显的凹凸变形，能够保证灯具安装后的密封胶圈均匀受压，避免雨天行车时水液顺着安装缝隙进入灯体内部，造成灯具短路、灯碗氧化起雾的问题。从受力角度分析，车辆行驶过程中产生的振动载荷会通过板件传递到车身骨架，板件上固定孔的位置做了局部加强处理，

　　在孔位周围压出浅加强筋，分散螺栓连接点的应力集中，避免长期振动下孔位出现开裂、变形的情况。同时板件的边缘做了钝化处理，没有尖锐的毛刺飞边，装配作业时不会划伤施工人员的手部，也不会割破灯具连接的线束护套。在实际维修替换场景中，这类安装板属于易损的车身结构配件，当车辆发生尾部轻微碰撞时，安装板会先于灯具和车身骨架发生变形，吸收部分碰撞能量，减少灯具和车身主体结构的损坏程度，降低事故后的维修成本。设计时也充分考虑了批量生产的工艺性，整体结构可以通过钣金下料、冲孔、折弯三道核心工序完成加工，不需要复杂的成型模具，生产制造成本可控，能够满足售后配件市场的批量供应需求。板件上的所有开孔都采用冲压加工成型，孔边缘光滑无毛刺，不需要后续额外的倒角工序，装配时螺栓可以顺畅穿入孔位，提升装配作业的效率。
