三角座弹簧滚珠式计时触发结构

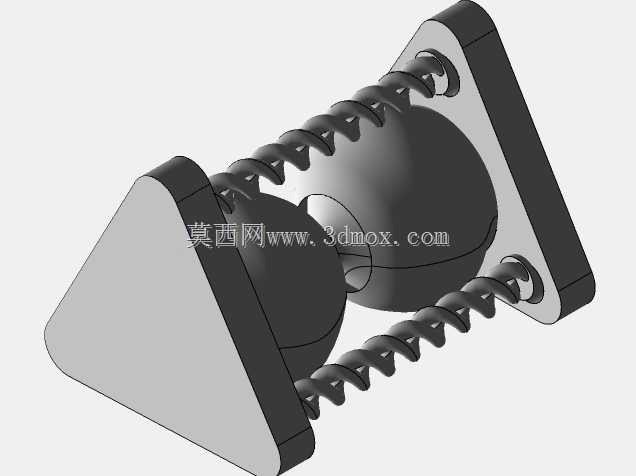

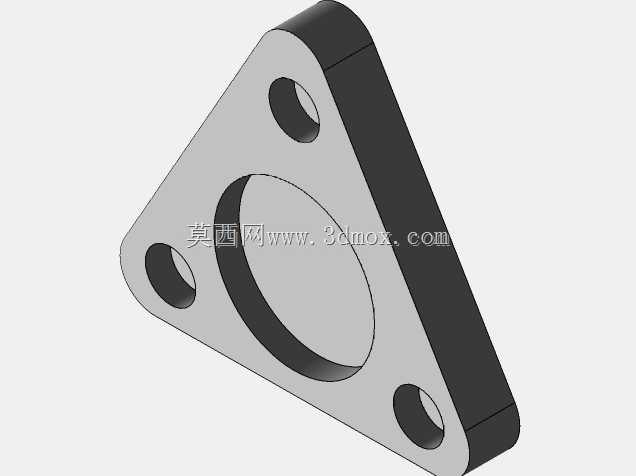

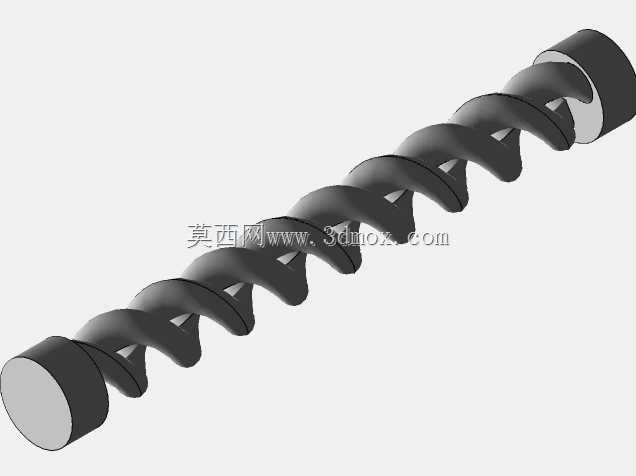

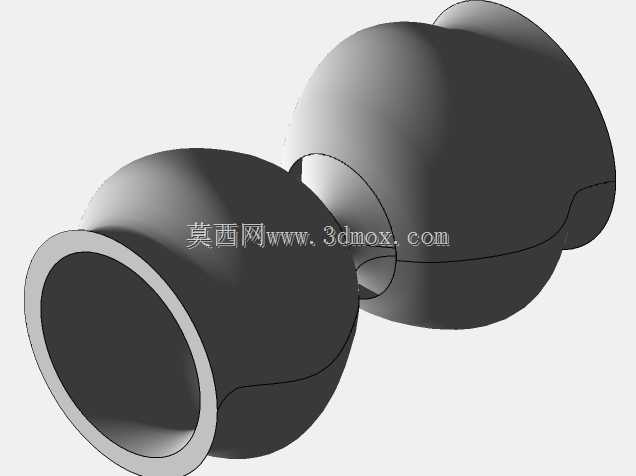

　　该结构核心采用双三角端板作为支撑基体，端板采用直角三角形构型，斜边作为外露操作面，直角边分别对应安装定位面与弹簧承力面，端板边缘做等厚度圆角包边处理，避免装配过程中锐边划伤操作人员，同时提升端板整体抗弯折强度，端板上预留两个同轴弹簧安装孔，孔位与端板直角边保持平行度公差0.02mm，确保弹簧装配后无偏载力矩。中间采用两个对合式半球形滚珠作为运动触发核心，两个半球平面端相对贴合，球面分别朝向两侧三角端板，球面与弹簧端面做相切接触，避免弹簧伸缩过程中出现卡滞。两侧采用等螺距圆柱螺旋压缩弹簧作为复位与预紧元件，弹簧两端分别嵌入三角端板的安装孔内，弹簧自由状态下长度略大于两端板安装孔的中心距，装配后提供恒定预紧力，将中间滚珠组件夹紧在两端板中间位置，无外力触发时滚珠组件保持居中稳定状态，不会出现自行移位。

　　从实际应用场景来看，这类结构常嵌入小型机械式计时装置的触发端，作为计时终点的机械反馈执行部件，当计时周期走完时，内部棘轮机构释放拨杆，对中间滚珠组件施加侧向推力，克服弹簧预紧力后滚珠发生错位，带动外部指示块弹出，给出直观的计时到位提示，相比纯电子计时的声光提示，这类纯机械触发结构无需供电，可在高湿、强电磁干扰的工业现场环境下稳定工作，比如化工车间的定时取样提醒、户外施工点位的定时警示触发，都能适配这类结构的使用需求。

　　设计过程中优先考虑了装配便捷性，所有零件均采用轴对称构型，无特殊异形件，端板、弹簧、滚珠三类零件均可采用标准件改制或常规机加工工艺生产，三角端板采用普通冷轧钢板冲压成型即可，加工效率高，单件成本可控；滚珠采用标准轴承钢球剖切加工，球面精度可直接沿用轴承钢球的G10级精度，球面粗糙度Ra0.8，保证与弹簧端面接触时的滑动顺畅度；弹簧采用碳素弹簧钢丝绕制，经淬火回火处理后硬度达到HRC42-48，可承受万次以上的压缩循环而不出现塑性变形。

　　安装边界方面，该结构整体外轮廓为类长方体构型，最大宽度对应三角端板的斜边长度，最大高度对应弹簧的外径加上端板厚度，安装时可直接将两端板的直角面贴合在计时装置的内部安装槽内，采用两个M2小螺丝穿过端板上预留的沉头孔即可完成固定，安装后整体占用内部空间极小，可适配厚度20mm以内的小型手持计时设备内部安装需求，无需额外预留避让空间。结构运动行程控制在5mm以内，触发时滚珠的侧向位移量刚好满足触发拨杆的行程要求，不会出现过行程导致弹簧压并失效的问题，弹簧压缩到最大行程时，圈间间隙保留0.1mm以上，避免弹簧圈之间发生摩擦磨损。

　　实际使用过程中，该结构的触发力可通过更换不同线径的弹簧进行调整，线径0.4mm的弹簧可提供约2N的触发力，适配轻触触发的使用场景，线径0.6mm的弹簧可提供约5N的触发力，适配需要一定防误触的工业场景，调整过程无需更改端板与滚珠的尺寸，仅更换弹簧即可完成参数适配，具备较好的通用性。结构整体无易损件，除弹簧长期使用可能出现疲劳松弛外，其余零件均为刚性接触，使用寿命远高于电子类触发元件，日常维护仅需定期在滚珠球面涂抹少量润滑脂即可，维护成本极低。
