OwObotics格斗甲虫旋转武器总成结构

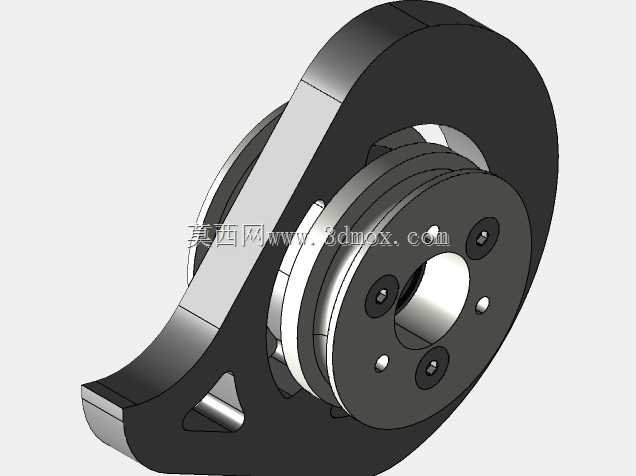

　　这款旋转打击类部件主要面向小型格斗机器人的竞技应用场景，适配3磅级（beetleweight）甲虫级格斗机器人的武器端装配需求，作为直接接触对抗的核心做功部件，承担冲击、切割对手机身结构的功能。从结构设计逻辑来看，整体采用偏心轮式布局，外侧弧形配重块与中心旋转轴形成偏心距，在高速旋转时可积蓄足够转动惯量，单次接触即可输出可观的冲击动能，配合外缘的硬质切割结构，能够对常见的3D打印机身、轻质金属护甲造成有效破坏。

　　核心做功的阀盘部分采用10mm厚度的Raex500耐磨钢切割成型，这种材料本身具备优异的抗冲击耐磨性能，能够承受多次高速撞击下的结构载荷，避免常规钢材在对抗中出现卷边、断裂的失效问题。阀盘内侧集成双608轴承配置，双轴承的支撑跨距经过优化，可抵消高速旋转时的径向跳动，降低旋转过程中的振动传导，避免振动传递到机身导致电子元件松脱、行走稳定性下降的问题。轴承外侧搭配高抗冲TPU材质的滑轮轮毂，TPU材料本身的阻尼特性可吸收部分冲击载荷，同时作为带轮结构匹配动力传递路径，无需额外加装传动带轮，简化了武器端的装配层级。

　　安装边界方面，部件中心预留8mm直径的轴孔，适配格斗机器人常用的8mm武器轴规格，设计时优先推荐使用带肩部定位的轴件，可直接通过轴肩完成部件的轴向定位，无需额外加工定位卡槽，降低轴类零件的加工难度。装配时需根据实际机身的武器架间距，调整轴的伸出长度，保证旋转部件与机身框架之间预留至少2mm的安全间隙，避免高速旋转时剐蹭机身结构造成动能损耗。动力传递路径上，配套的聚氨酯圆带轮槽适配4mm直径绿色聚氨酯圆带，推荐搭配28系列外径的无刷电机作为动力源，带传动的过载打滑特性可在武器受到瞬间强冲击时，保护电机轴不受冲击力直接作用，降低电机堵转烧毁的概率。

　　整体结构的配重经过精准调校，整套部件含配套螺栓、轴承、轮毂的总重量控制在370g，符合甲虫级格斗机器人的武器重量分配规则，不会超出赛事的重量限制。偏心块的外形采用流线型弧面设计，旋转过程中空气阻力更小，可缩短武器达到额定转速的时间，在对抗中能更快进入有效攻击状态。部件上的安装孔位均做了沉头处理，装配后螺栓头不会突出旋转平面，避免对抗中螺栓被撞击变形导致拆卸困难，同时也减少了高速旋转下的风阻噪声。日常装配维护时，需注意双轴承的预紧力度控制，过紧会导致旋转阻力增大、转速下降，过松则会出现径向窜动，一般以轴承内圈与轴过盈配合、外圈与安装孔间隙配合的公差标准装配即可，装配后可手动旋转测试，无卡滞、无明显旷量即为合格状态。
