韦尔德罗德式消音枪械内部剖面结构设计

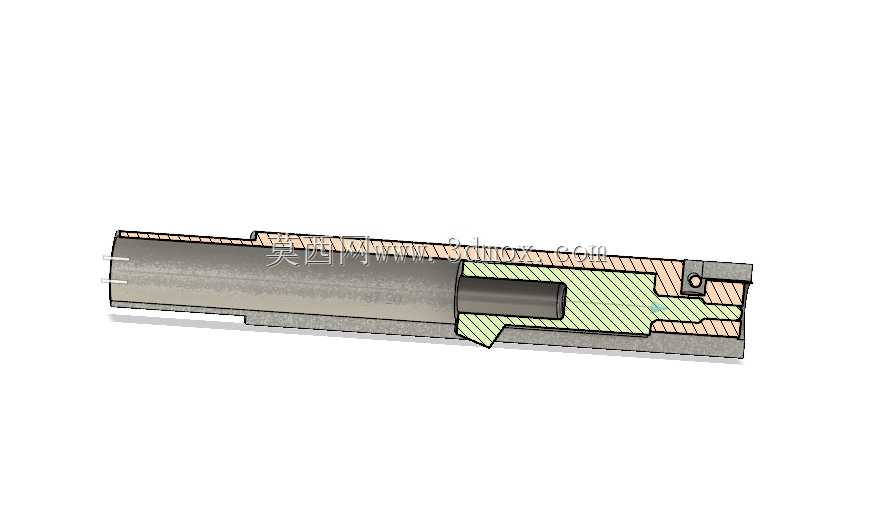

　　本次呈现的是一款一体式消音结构的枪械内部剖面三维设计，从结构剖面可以清晰看到其整体采用同轴式布局，将枪管、消音腔、供弹结构、击发组件全部整合在单一管状壳体内，没有外露的突出结构，整体外轮廓为光滑圆柱形态，这种设计最初是为了满足隐蔽携行的使用需求，在近距离特殊作业场景下，光滑的外表面不会勾挂衣物、装具，能够快速从隐蔽位置取出完成操作。从内部结构来看，消音腔采用多腔室分隔设计，剖面中可见多层带导流孔的隔板将管状内腔分隔为多个膨胀腔，火药燃气从枪管尾部的弹膛位置击发后，随弹头向前运动的过程中，会逐次通过隔板上的导流孔进入各个膨胀腔，在腔室内逐步减速、降压，降低燃气喷出枪口时的压力与流速，从而实现降低射击噪音的效果，这种多腔室结构相比单腔消音结构，消音效率更高，同时不会过度增加整体外径，能够将整体外径控制在适合单手握持的尺寸范围内。供弹结构采用内置式弹膛设计，从剖面可见供弹组件集成在枪管尾部的机匣段，没有外置的弹匣结构，供弹路径与枪管轴线完全重合，这种设计一方面进一步压缩了整体的横向尺寸，避免了外置弹匣带来的外形突出问题，另一方面也让整体重心完全落在管状轴线上，单手握持时的平衡感更好，长时间持握不会出现偏坠的情况。击发组件布置在结构尾部，从剖面可见击针、击锤、阻铁等零件全部嵌套在尾部的壳体内，尾部端盖采用螺纹连接的方式与主体壳体固定，日常维护时可以直接旋下端盖取出内部击发组件进行清理、保养，不需要额外的专用工具，

　　这种快拆结构在实际使用中能够大幅降低野外环境下的维护难度。从安装边界来看，整体结构的所有零件都没有超出主体圆柱的外轮廓，各个内部零件的配合公差采用基孔制配合，消音隔板与壳体内壁采用间隙配合，装配时可以直接从尾部依次推入，不需要额外的紧固件固定，依靠隔板之间的定位套实现轴向定位，既简化了装配流程，也减少了零件数量，降低了整体重量。枪管部分采用厚壁无缝钢管结构，从剖面可见枪管内膛与消音腔之间有明确的壁厚分界，保证弹头在枪管内运动时的导向精度，同时厚壁结构也能够承受击发时的膛压，避免长期使用后出现枪管变形的问题。在实际应用场景中，这种结构的设计需要重点考虑几个核心问题：首先是消音腔的容积分配，各个膨胀腔的容积从后往前逐次增大，

　　让燃气在逐次膨胀的过程中压力梯度变化更平缓，避免出现燃气在某一个腔室内压力骤降产生的额外噪音；其次是零件的同轴度要求，枪管、各个消音隔板、击发组件的轴线必须保持高度同轴，否则会出现弹头运动过程中触碰隔板的问题，既会影响射击精度，也会产生额外的碰撞噪音，因此在建模过程中所有回转类零件都采用同一基准轴线进行定位，装配时以枪管外圆为装配基准，保证各个零件的同轴度误差控制在0.02mm以内。另外，尾部的密封结构也是设计重点，击发组件与壳体之间采用O型圈进行密封，避免火药燃气从尾部缝隙溢出，一方面可以提升消音效果，另一方面也可以防止燃气后溢对操作人员造成伤害。从外形尺寸来看，整体长度控制在适合隐蔽携行的范围内，外径与成年人手掌的握持宽度匹配，

　　表面没有尖锐棱角，所有过渡位置都采用圆角处理，既提升了握持的舒适度，也避免了携行时的勾挂问题。在结构强度校核方面，主体壳体采用薄壁圆筒结构，通过有限元分析可以验证，在膛压作用下壳体的环向应力完全在材料许用应力范围内，不需要额外增加加强筋，光滑的外表面也更适合做表面处理，提升耐腐蚀性能。这种一体式消音结构的设计思路，本质上是在有限的空间内整合了枪械的所有核心功能，通过同轴布局最大化利用管状壳体的内部空间，在保证功能完整性的前提下，尽可能缩小整体外形尺寸，降低结构复杂度，提升使用可靠性，对于同类紧凑式管状机械结构的设计也有一定的参考价值，比如在设计一些需要内置多组功能组件的管状工业设备时，也可以参考这种同轴分层布局的思路，将不同功能的组件沿轴线依次布置，充分利用内部空间，同时保证整体外轮廓的简洁性。
