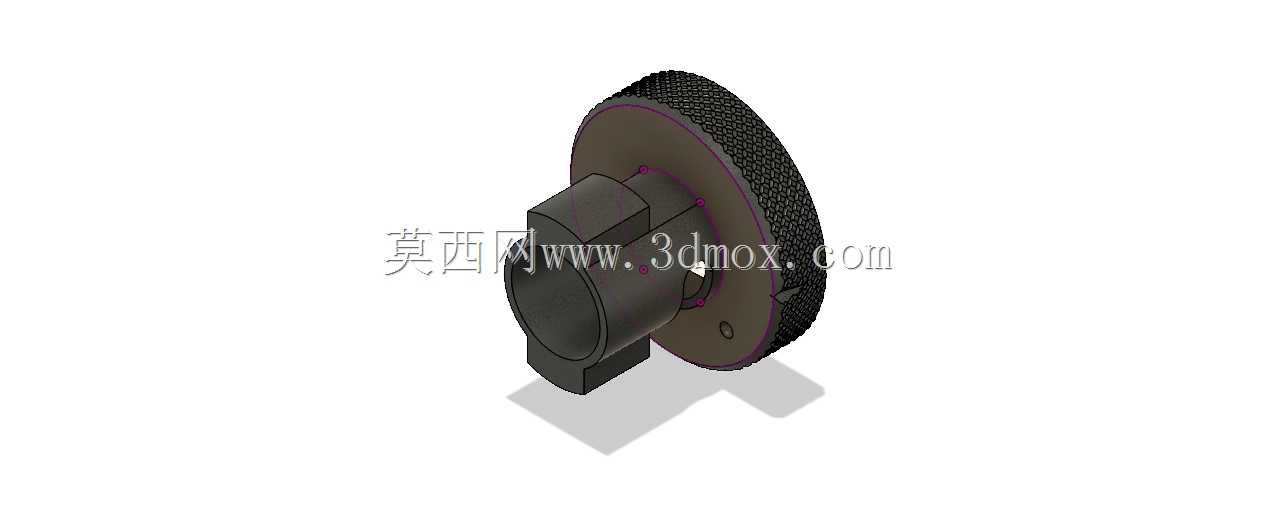

韦尔德消音武器臀柄结构三维建模

　　在轻武器结构设计领域，操作握持部件的人机工程与结构可靠性直接影响装备的实际使用体验，韦尔德系列消音武器的臀柄作为核心操作承力部件，其结构设计需要兼顾握持贴合度、动作传力效率与装配兼容性。从实际应用场景来看，这类臀柄主要适配微声特种作战枪械，在近距离隐蔽作战、特种侦察任务中，操作人员需要通过该部件完成枪械握持、上膛施力、射击姿态稳定等一系列动作，部件的表面防滑设计、轮廓贴合度会直接影响戴手套操作、低温环境操作时的动作可靠性，避免出现施力打滑、握持错位的问题。

　　从功能特性层面分析，该臀柄集成了操作施力、部件限位、外观适配三个核心功能，外侧的滚花纹理并非装饰性结构，其纹理深度、齿距参数经过实际握持测试优化，在保证握持摩擦力足够的前提下，不会过度剐蹭操作人员的装具面料，同时滚花区域的覆盖范围刚好对应手掌大鱼际、指根的主要施力区域，非施力区域做光滑过渡处理，减少不必要的加工成本。部件主体的轴套结构用于和枪械主体的旋转轴配合，轴套内孔的公差带选取需要兼顾转动顺滑度与装配间隙控制，避免长期使用后出现旷量，影响上膛动作的行程精度；轴套侧面的凸台结构用于和枪械内部的连杆机构配合，将操作人员施加的旋转力矩传递到枪机组件，完成供弹上膛的动作，凸台的受力面做了局部加厚处理，对应力集中区域做圆角过渡，能够承受反复操作带来的冲击载荷，避免长期使用后出现断裂变形。

　　从设计思路来看，该部件的结构拆分完全遵循枪械装配的工艺逻辑，整体分为外侧握持轮、中间传力轴套、内侧定位凸缘三个部分，三个部分的连接位置做了同轴度约束，保证装配后整体的旋转同心度，避免转动时出现卡滞。外侧握持轮的直径参数经过多轮人机工程验证，既保证操作人员施加旋转力矩时力臂足够长，减少操作所需的握力，又不会因为直径过大突出于枪械主体轮廓，影响携行时的隐蔽性，避免勾挂衣物装具。中间传力轴套的长度尺寸严格匹配枪械护木的安装厚度，安装后轴套两端分别和护木内外侧的定位面贴合，轴向窜动量控制在合理范围内，不需要额外增加定位销就可以实现轴向限位，减少装配工序。内侧定位凸缘上的小孔用于安装定位卡簧，和枪械主体的卡槽配合，限制臀柄的最大旋转角度，避免旋转过度导致内部连杆机构脱位，卡簧槽的深度、位置经过行程计算，刚好对应上膛动作的起始与终止位置，操作人员转动臀柄到极限位置时会有清晰的触感反馈，不需要目视观察就可以确认动作是否到位。

　　在安装边界层面，该臀柄的所有外轮廓尺寸都严格适配对应型号枪械的护木安装空间，握持轮外侧和护木外表面的高度差控制在合理范围，既保证手指能够顺利施力转动，又不会突出过多影响枪械整体的便携性；轴套内孔和枪械转轴的配合选用间隙配合公差，表面做硬化处理，降低长期转动带来的磨损，延长部件使用寿命；内侧凸台的轮廓完全避开枪械内部的枪管、供弹坡等核心部件，安装时不需要调整其他部件的位置，直接套入转轴后安装卡簧即可完成装配，后期维护拆卸也只需要取出卡簧就可以将臀柄整体抽出，不需要拆解枪械其他组件，大幅降低野外维护的难度。部件的材质选用上兼顾强度与重量要求，主体结构采用高强度钢材加工，表面做发黑处理提升耐磨与防腐蚀性能，握持区域的滚花加工采用切削工艺而非压花工艺，保证纹理的一致性与防滑性能的长期稳定性，即使长期使用出现表面磨损，防滑性能也不会出现明显下降。
