蹲式机架配套手机固定支撑结构

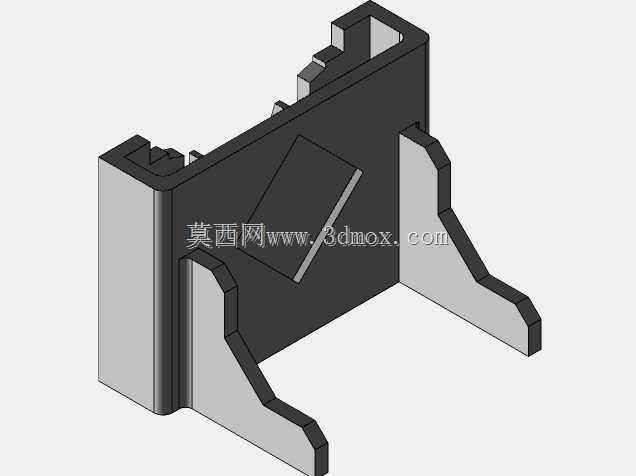

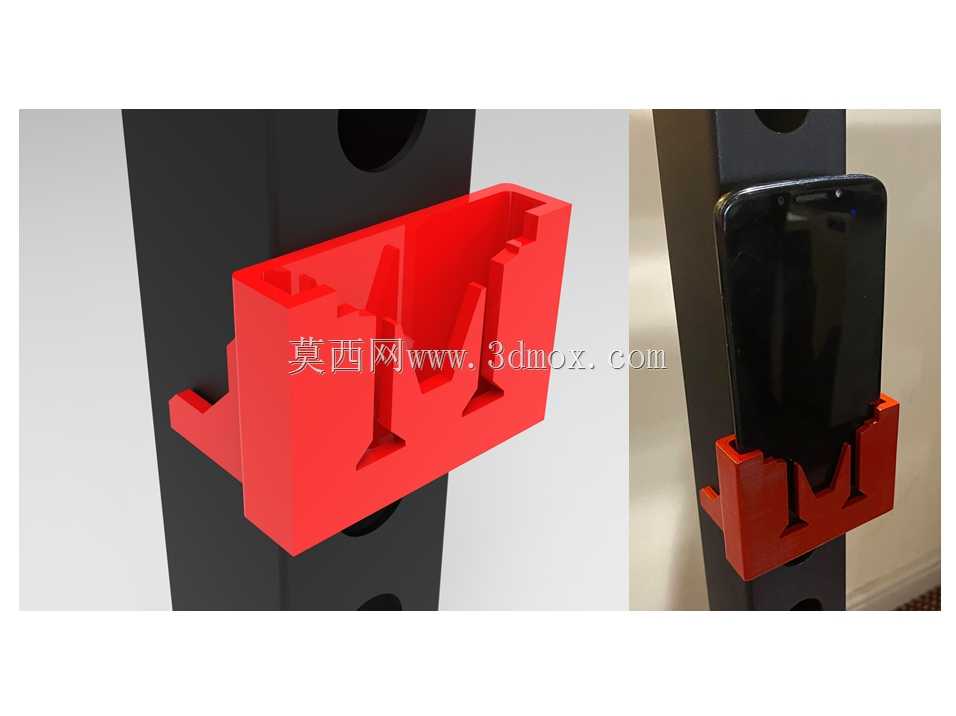

　　在商用健身房、单位体能训练室的力量训练区域，蹲式机架是核心训练设备之一，训练者在进行深蹲、硬拉、架上卧推等动作时，往往需要临时放置手机，用来记录动作姿态、播放训练指导音频、查看训练组间歇计时，此前多数场景下训练者只能将手机放置在地面、机架旁的置物台，不仅容易被掉落的杠铃片、哑铃砸中损坏，来回取放也会打断训练节奏，甚至存在转身时误碰设备导致手机跌落的风险，这款挂载在蹲式机架立柱上的手机支撑结构，正是针对这类实际使用痛点开发的配套附件。从结构设计逻辑来看，该支撑件采用卡扣式挂载思路，整体为一体化成型的槽型结构，背部的卡槽完全匹配蹲式机架通用的方管立柱截面尺寸，安装时无需额外打孔、不需要螺栓紧固，直接顺着立柱型材的卡槽推入即可完成固定，卡槽内侧预留了0.2mm的安装间隙，既可以保证推入过程顺畅不卡滞，安装完成后又能依靠结构自身的弹性形变产生足够的抱紧力，在训练过程中即使受到杠铃杆碰撞、器械震动的影响，也不会出现沿立柱下滑、横向偏移的问题，同时支持沿立柱上下滑动调整高度，不同身高的训练者可以根据自身站立、半蹲时的视线高度，将支架调整到最合适的位置，无需抬头或低头就能清晰看到手机屏幕内容。支撑件的正面为手机承托结构，底部设置了两道向上凸起的限位挡边，挡边高度为12mm，刚好可以卡住常规厚度的手机底部，即使手机套有常规厚度的保护壳也能稳定放置，不会因为训练时地面传导的震动导致手机滑出；承托面的中部做了内凹的避让空间，不会挤压手机侧面的按键、充电接口，

　　训练过程中如果需要给手机连接充电线，也可以直接从避让空间穿出，不会被支架结构挤压线材。两侧的限位结构做了向内的翻边处理，翻边的倾斜角度为15度，既可以对手机左右方向进行限位，防止训练者误碰导致手机从侧面滑落，又不会遮挡手机屏幕的显示区域，不管是横屏放置观看动作视频，还是竖屏放置查看计时数据，都不会有结构遮挡视线。从安装边界来看，该支撑件适配的是行业通用的75mm*75mm截面、带标准安装孔位的蹲式机架方管立柱，整体安装完成后向外突出的距离为65mm，不会超出机架原本的安全操作边界，训练者在架内完成动作时，不会因为支架突出剐蹭到肢体或杠铃杆；支架整体的壁厚为4mm，采用高强度工程塑料材质制作，自身重量仅120g左右，

　　不会给机架立柱带来额外的负载，同时材料本身具备良好的抗冲击性能，即使被小重量的杠铃片意外磕碰，也不会出现开裂、碎裂的问题，表面做了哑光磨砂处理，不会因为健身房内的汗水、消毒水喷洒出现腐蚀打滑的情况。在实际使用场景中，该支撑件除了可以放置手机之外，也可以临时放置小型的运动蓝牙耳机盒、门禁卡等小尺寸随身物品，承托面的最大承重可达2kg，完全满足日常训练时的随身小物件放置需求；结构上没有多余的零散零件，日常清洁时只需要用抹布直接擦拭即可，没有清洁死角，适配健身房高频次消毒清洁的运维需求。不同于市面上常见的粘胶式、磁吸式手机支架，这款支撑结构完全依靠机械结构与机架立柱配合固定，不存在粘胶老化脱落、磁吸吸力不足导致手机跌落的问题，

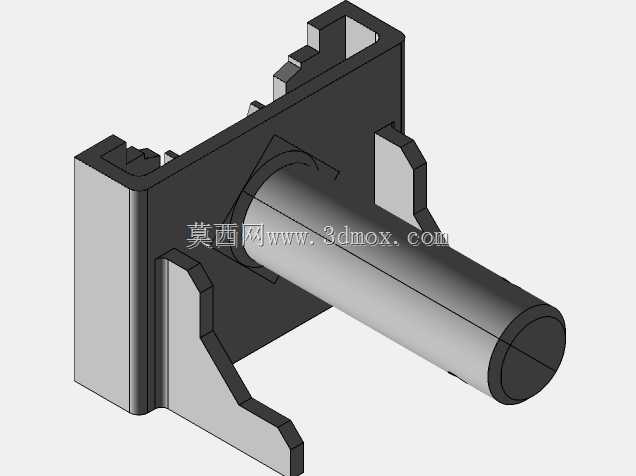

　　也不需要在机架上焊接额外的安装座，不会破坏原有设备的漆面和结构强度，不管是新出厂的机架配套安装，还是给已经投入使用的老旧机架做后期加装，都可以直接适配，不需要对原有设备做任何改造。在结构建模过程中，重点对卡槽的抱紧力、承托挡边的抗剪切强度做了仿真验证，当支架挂载在立柱上承受2kg垂直向下载荷时，卡槽的最大形变量为0.15mm，远低于材料的形变阈值，不会出现永久变形导致固定松动的问题；底部挡边在承受手机斜向冲击力时，应力集中区域的最大应力值为18MPa，远低于材料的弯曲强度上限，即使手机从100mm高度掉落到承托面上，也不会出现挡边断裂的问题。考虑到健身房内的使用环境，结构的所有棱边都做了R3的圆角处理，没有尖锐的棱角，即使训练者在动作过程中肢体碰到支架，也不会出现划伤的情况，整体结构没有可活动的零散部件，不存在长期使用后零件松动脱落的风险，日常使用过程中基本不需要维护，安装完成后即可长期稳定使用。
