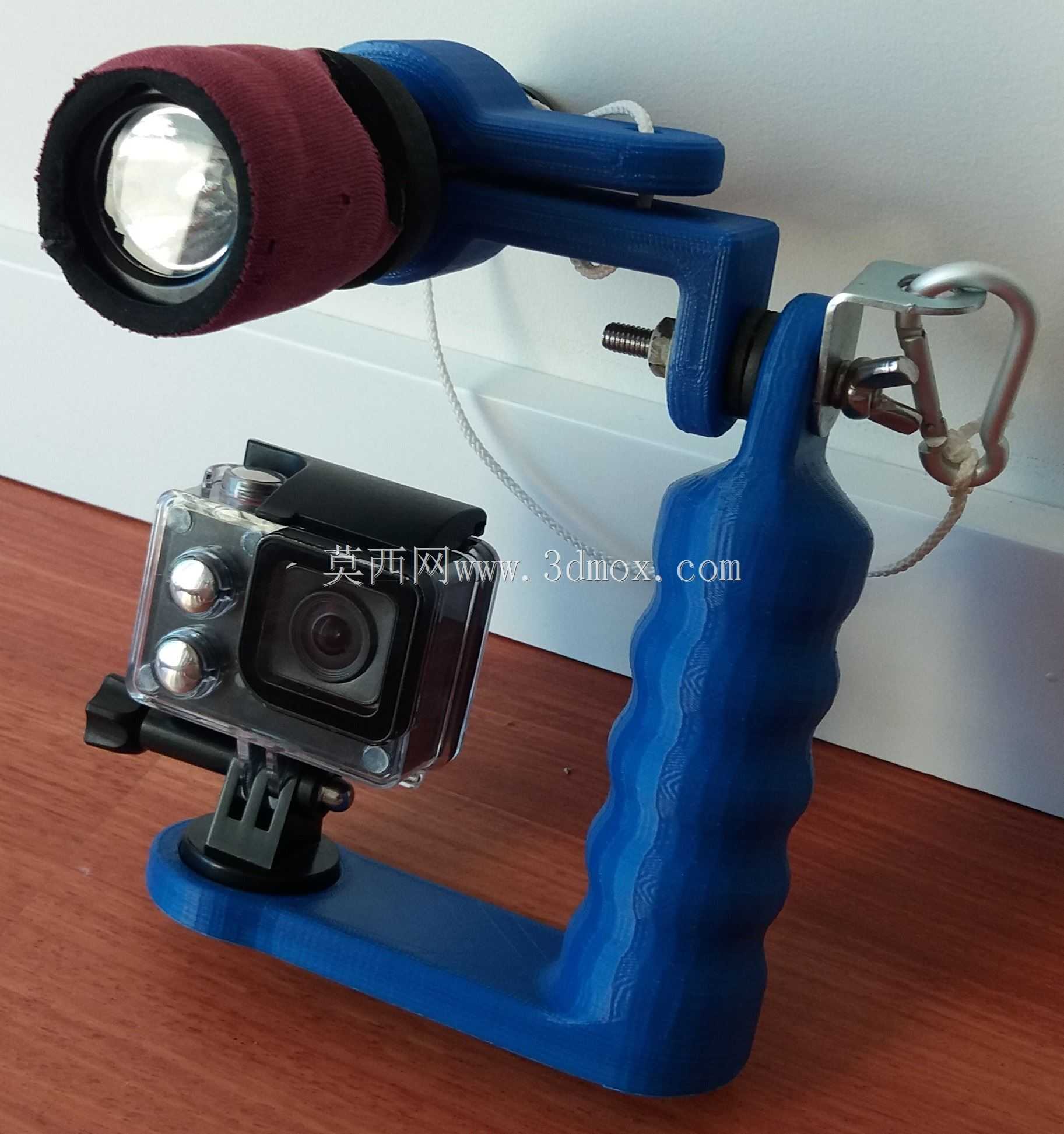

潜水拍摄手持摄像头补光灯一体化支架

　　这款手持支架是面向水下近景拍摄场景开发的一体化承载结构，核心解决潜水作业、水下勘探、休闲潜水过程中运动相机与补光设备分散握持、拍摄视角偏移、补光角度难匹配的实际问题。日常水下拍摄作业中，作业人员往往需要单手持运动相机、另一只手把持补光手电，不仅占用双手影响水下动作灵活性，还容易出现补光中心与镜头光轴偏移的问题，导致拍摄画面出现局部过曝、暗角明显、主体光照不均的情况，在近距拍摄水下生物、工程结构焊缝、坝体表面损伤时，这类光照偏差会直接影响画面信息的完整度，甚至造成关键细节漏判。

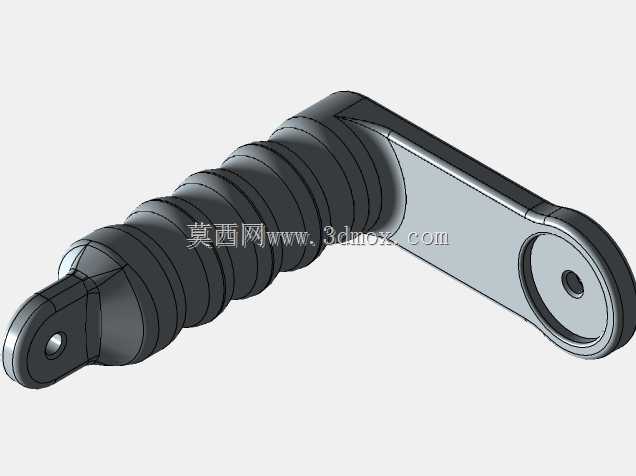

　　结构设计上采用单手握持的C型框架布局，握把区域做了多道弧形内凹的指槽贴合设计，匹配戴潜水手套时的握持弧度，即使在水下有水流冲击、手部佩戴厚款防寒潜水手套的状态下，也能保持稳定持握，不会出现滑脱移位的问题。框架上半部分预留了通用运动相机快装接口，接口位置做了下沉式限位设计，相机装入后底部与支撑面完全贴合，配合标准的快装扳扣结构，不需要额外工具就能完成相机的拆装，接口处的定位凸台可以保证相机每次安装的光轴位置一致，不会出现装夹后视角歪斜需要反复调整的问题。

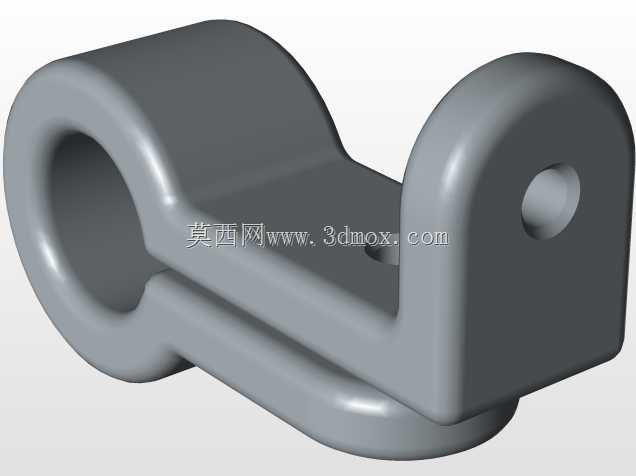

　　补光设备的安装位设置在相机镜头的斜上方位置，固定座采用环形抱箍结构，抱箍内侧预留了3mm的软质垫层空间，可以适配不同直径的水下手电、补光灯，抱箍的锁紧螺栓采用滚花手拧设计，戴手套也能直接操作调整松紧。补光灯安装位与握把之间设置了阻尼转轴结构，转轴的阻尼力矩经过匹配调校，调整角度时可以在0到90度的俯仰范围内任意悬停，不需要额外锁紧结构就能保持调整后的照射角度，作业人员可以根据拍摄距离的远近，灵活调整补光灯的俯仰角度，让补光区域完全覆盖镜头的拍摄视场角，避免出现光照盲区。

　　框架的侧上方集成了不锈钢快挂结构，快挂采用316不锈钢材质打造，具备优秀的海水耐腐蚀性能，可以直接扣在潜水BCD的挂点上，在不需要拍摄时能够快速将整套支架挂在装备上解放双手，进行其他水下作业操作，快挂的锁扣采用弹簧自复位结构，挂入后自动锁止，不会因为水流晃动、肢体碰触出现意外脱开的情况。整个支架的结构壁厚做了等强度优化，握持区域壁厚加厚保证结构强度，框架非受力区域做了适度的壁厚减薄，控制整体重量，避免水下持握时出现过重累手的问题，同时所有的结构棱边都做了R2以上的圆角过渡处理，不会出现尖锐边角刮擦潜水服、刮破防水手套的情况。

　　安装边界方面，底部相机安装位的通用接口兼容市售绝大多数运动相机的防水壳安装孔位，安装后相机镜头前端距离支架前端面留有15mm的安全间隙，不会遮挡镜头的广角视场，即使加装镜头微距附件也不会出现结构干涉。上方补光灯抱箍的适配直径范围在30mm到55mm之间，可以覆盖主流的水下潜水手电、紧凑型补光灯的外径尺寸，抱箍锁紧后可承受10kg以上的拉脱力，在水流湍急的水域也不会出现补光灯滑落的问题。握把的握持区域长度为110mm，匹配成年人手掌佩戴5mm厚潜水手套时的握持长度，握把截面采用符合人体工学的椭圆截面，长轴28mm短轴22mm，长时间握持也不会出现硌手的问题。

　　实际使用过程中，这套支架可以让作业人员单手握持同时完成相机拍摄与补光操作，另一只手可以进行辅助作业、扶稳水下结构、调整自身浮力等操作，大幅提升水下拍摄的操作效率。在水下工程检测场景中，检测人员可以单手持支架拍摄水工结构的表面裂纹、腐蚀情况，补光角度可以根据拍摄距离实时调整，保证拍摄的画面光照均匀，细节清晰；在休闲潜水拍摄场景中，潜水员可以单手持支架完成水下生物、地貌的拍摄，不需要双手分别把持设备，提升水下活动的灵活性。整个结构没有多余的复杂传动部件，所有连接位置都做了密封防腐蚀处理，长期在海水环境下使用也不会出现锈蚀卡滞的问题，维护时只需要每次使用后用清水冲洗掉表面的盐分残留即可，不需要复杂的拆解保养。
