受控同心弯曲模式闸瓦嵌件结构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:662459
  • 受控同心弯曲模式闸瓦嵌件结构设计
  • 受控同心弯曲模式闸瓦嵌件结构设计
  • 受控同心弯曲模式闸瓦嵌件结构设计
  • 受控同心弯曲模式闸瓦嵌件结构设计

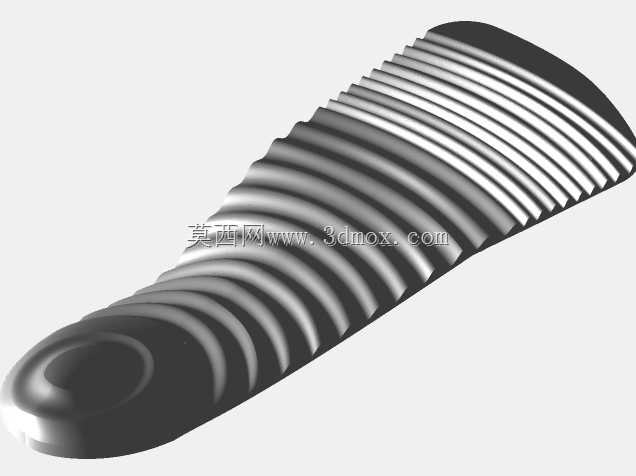

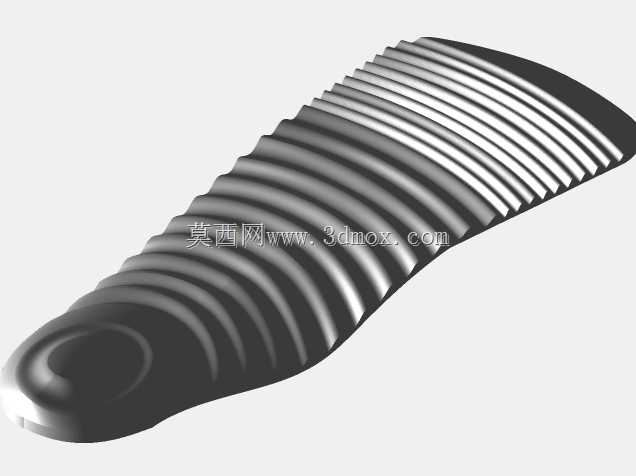

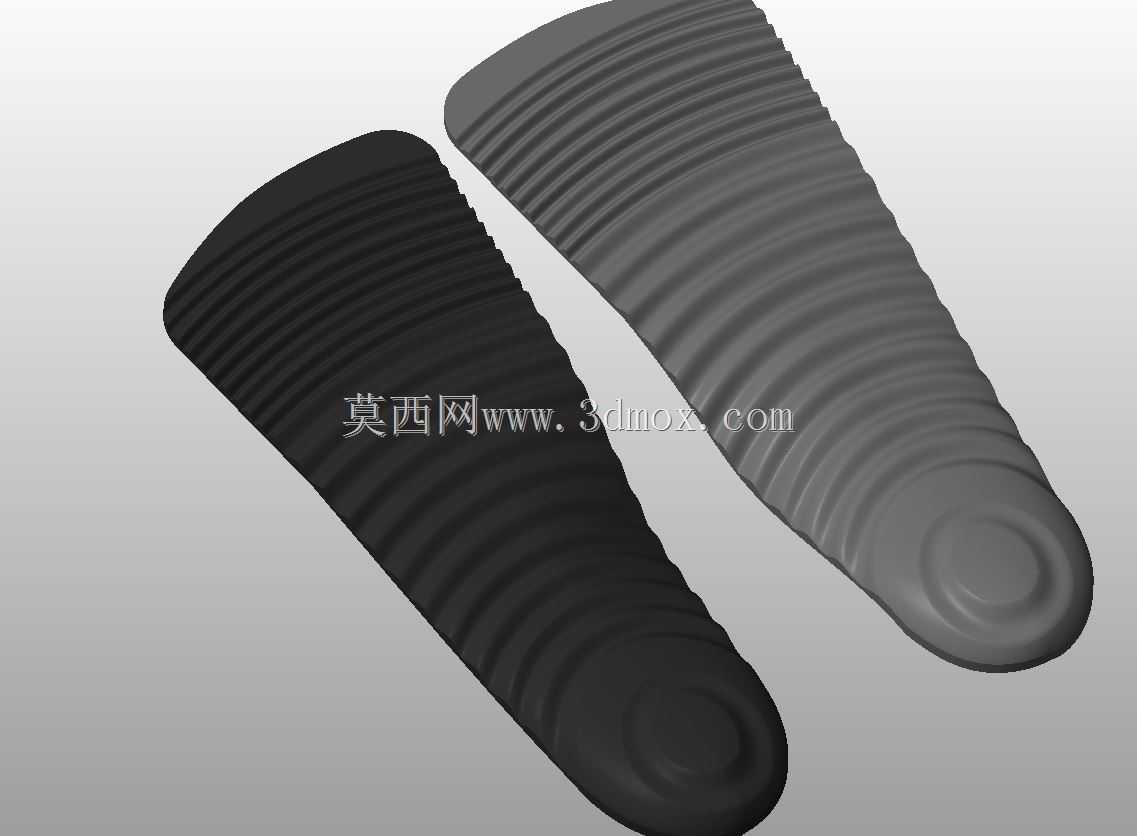

  该嵌件结构核心围绕受控同心弯曲的力学特性展开设计,最初的设计出发点是解决柔性接触类部件在受力时弯曲形变不受控、局部应力集中导致的寿命折损问题,在结构排布上采用了沿长度方向等距分布的同心环状肋条结构,每一道肋条的曲率都经过力学迭代校准,确保部件承受纵向压力时,各段形变沿预设的同心圆弧轨迹发生,不会出现局部弯折、褶皱或者应力突变的情况。从实际应用场景来看,这类结构既可以作为制动系统中闸瓦的内嵌缓冲嵌件,在制动接触过程中通过可控的弯曲形变贴合摩擦副表面,增大有效接触面积,降低局部压强,避免硬接触带来的摩擦面刮损、制动异响问题;也可适配足部支撑类柔性部件的内嵌支撑需求,在足部受力过程中顺着足底自然的弯曲弧度产生形变,既提供足够的支撑力,

  又不会因为刚度过高阻碍正常的足部活动。设计过程中首先确定了整体的外形轮廓边界,整体采用长条形渐缩弧面结构,从跟端到趾端宽度逐步收窄,厚度沿长度方向呈梯度变化,跟端厚度最大以承载主要的冲击载荷,向趾端逐步减薄适配弯曲形变的需求,整体轮廓的边缘全部做了大圆角过渡,避免嵌入外层包覆材料后出现应力割口,提升整体结构的抗疲劳性能。肋条结构的设计是整个部件的核心,每一道同心肋条的高度、间距都经过反复调整,肋条之间的凹槽深度控制在整体厚度的三分之一区间,既保证形变时各肋条之间不会发生干涉磕碰,又能让整体结构在弯曲时保持连续的支撑力,不会出现刚度断崖式下降的情况;跟端位置设置了圆形的加厚定位区,这个区域是整个部件的安装基准,

  装配时可以通过这个圆形区域与外层结构的定位槽配合,限制嵌件在包覆材料内部的窜动,避免长期使用后嵌件移位导致的性能失效。从安装边界来看,该嵌件的整体外轮廓完全适配配套外层构件的内腔尺寸,边缘与内腔壁预留了均匀的包覆层厚度空间,确保外层材料可以完整包裹嵌件,不会出现嵌件外露的情况;表面的肋条结构同时可以起到增强与外层包覆材料结合力的作用,肋条之间的凹槽可以让包覆材料充分填充,形成机械咬合结构,避免嵌件与外层材料出现分层脱离的问题。在力学性能匹配上,受控同心弯曲的特性让该部件在承受垂直载荷时,弯曲曲率始终保持在材料许用形变范围内,不会因为过度弯折产生永久塑性变形,反复形变后的回弹率可以保持在稳定区间,长期使用后不会出现支撑力衰减的问题。

  不同于常规的平直嵌件结构,该设计通过同心环状的结构排布,让弯曲形变的中心始终落在预设的轴线上,不管是承受正向的垂直压力还是侧向的偏载,都能通过相邻肋条的相互限位把形变引导到预设的轨迹上,避免偏载带来的局部过度形变。在结构细节处理上,所有肋条的棱边都做了小圆角钝化处理,避免应力集中在肋条根部导致的断裂问题,肋条与主体基底的过渡位置采用渐变圆弧过渡,消除截面突变带来的应力集中点,提升整体结构的抗疲劳寿命。从实际适配性来看,该结构可以根据不同的应用场景调整肋条的间距、高度以及整体的厚度梯度,比如应用在制动闸瓦嵌件场景时,可以适当提升肋条的整体刚度,增大跟端定位区的尺寸,提升制动时的接触稳定性;应用在柔性支撑场景时,可以适当减薄肋条厚度,增大肋条间距,提升整体的形变柔顺性,适配不同的形变需求。整个结构的外形曲面全部采用连续G2曲率过渡,没有突兀的折角或者曲率突变,不管是用于注塑成型还是3D打印制作,都能保证成型过程中材料流动顺畅,不会出现填充不足或者应力残留的问题,成型后的部件形变均匀,力学性能一致性好。
