矿用三牙轮钻头结构三维设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:662465
  • 矿用三牙轮钻头结构三维设计
  • 矿用三牙轮钻头结构三维设计
  • 矿用三牙轮钻头结构三维设计
  • 矿用三牙轮钻头结构三维设计
  • 矿用三牙轮钻头结构三维设计
  • 矿用三牙轮钻头结构三维设计
  • 矿用三牙轮钻头结构三维设计
  • 矿用三牙轮钻头结构三维设计
  • 矿用三牙轮钻头结构三维设计
  • 矿用三牙轮钻头结构三维设计
  • 矿用三牙轮钻头结构三维设计
  • 矿用三牙轮钻头结构三维设计
  • 矿用三牙轮钻头结构三维设计

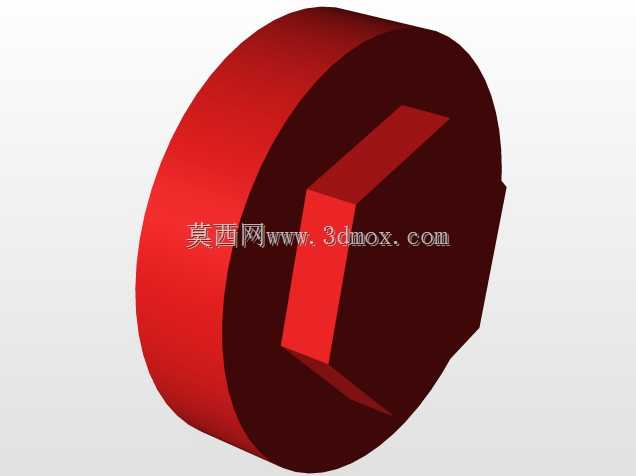

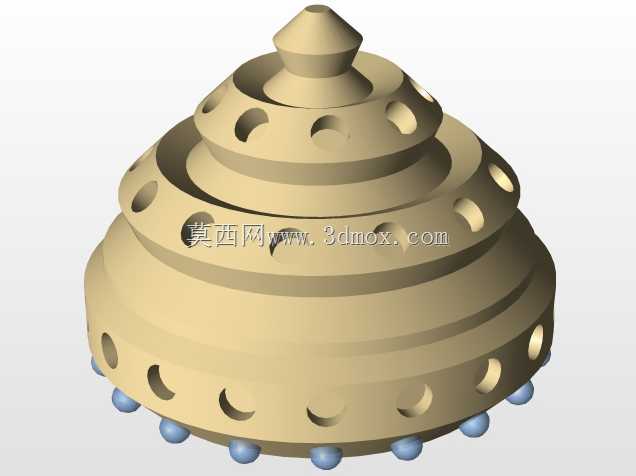

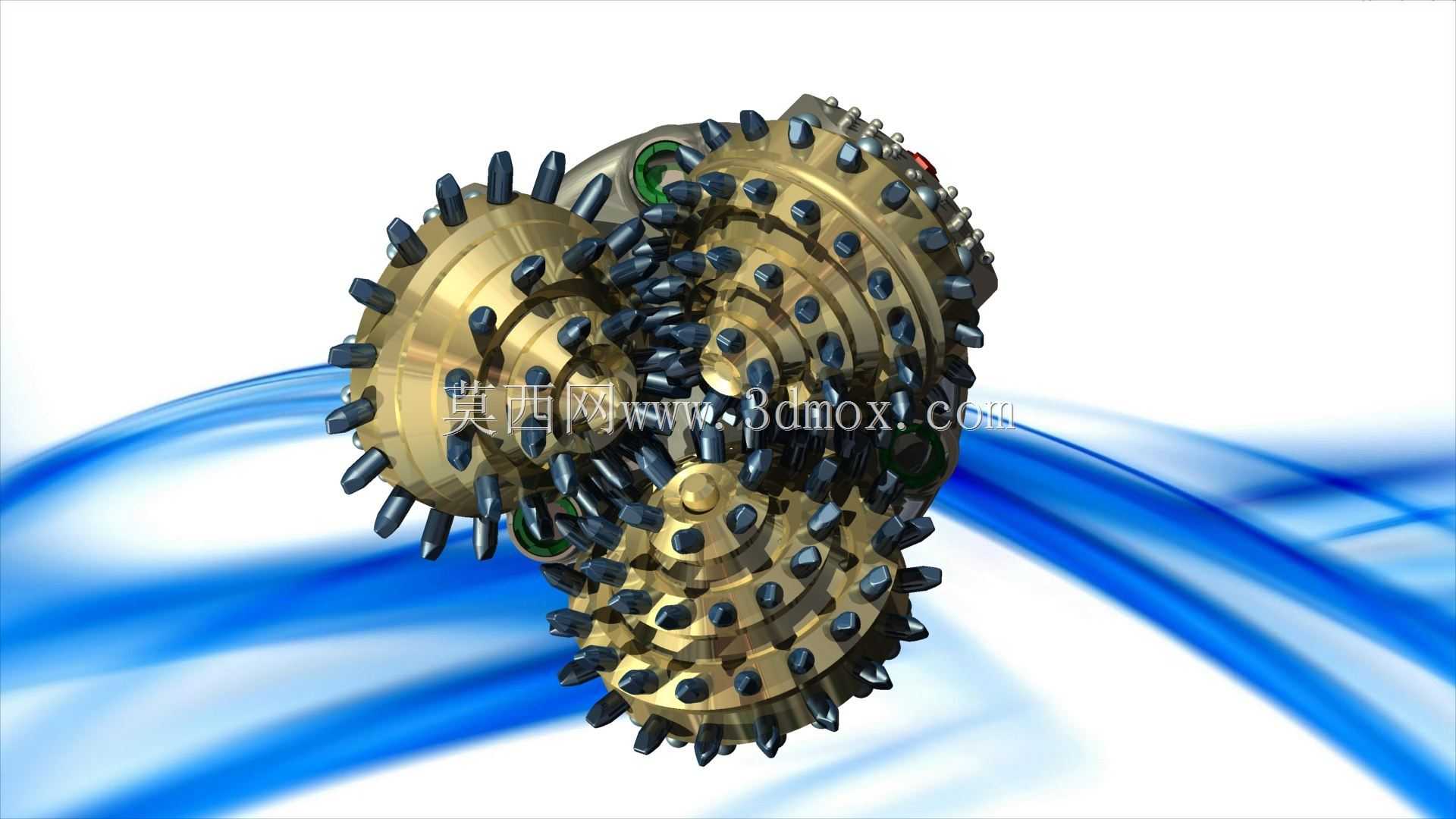

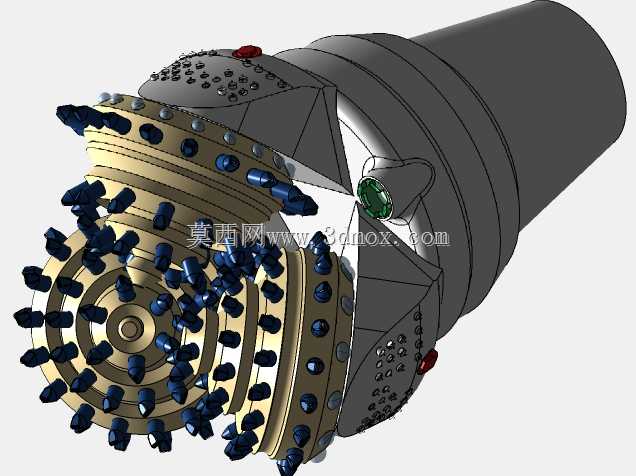

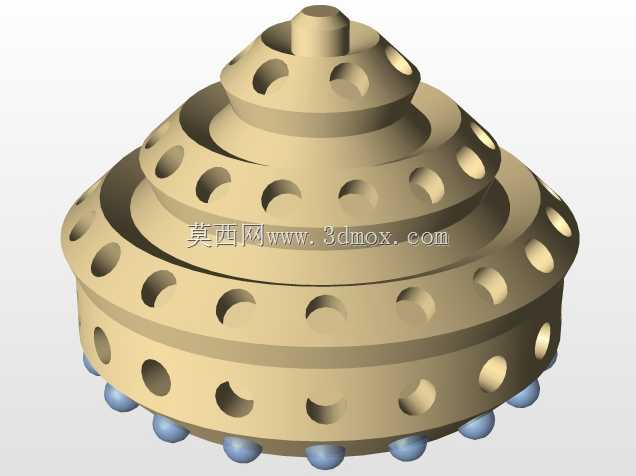

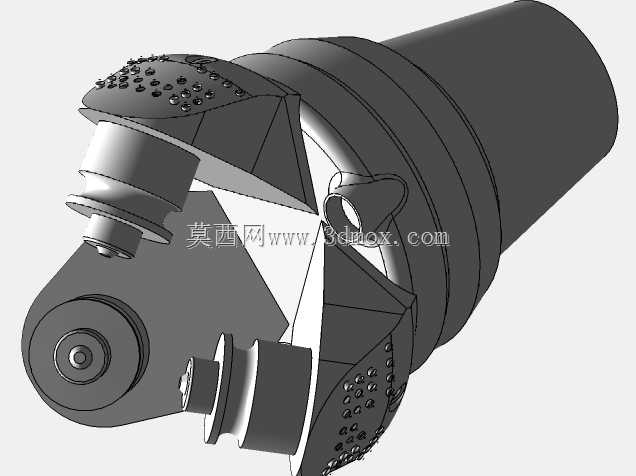

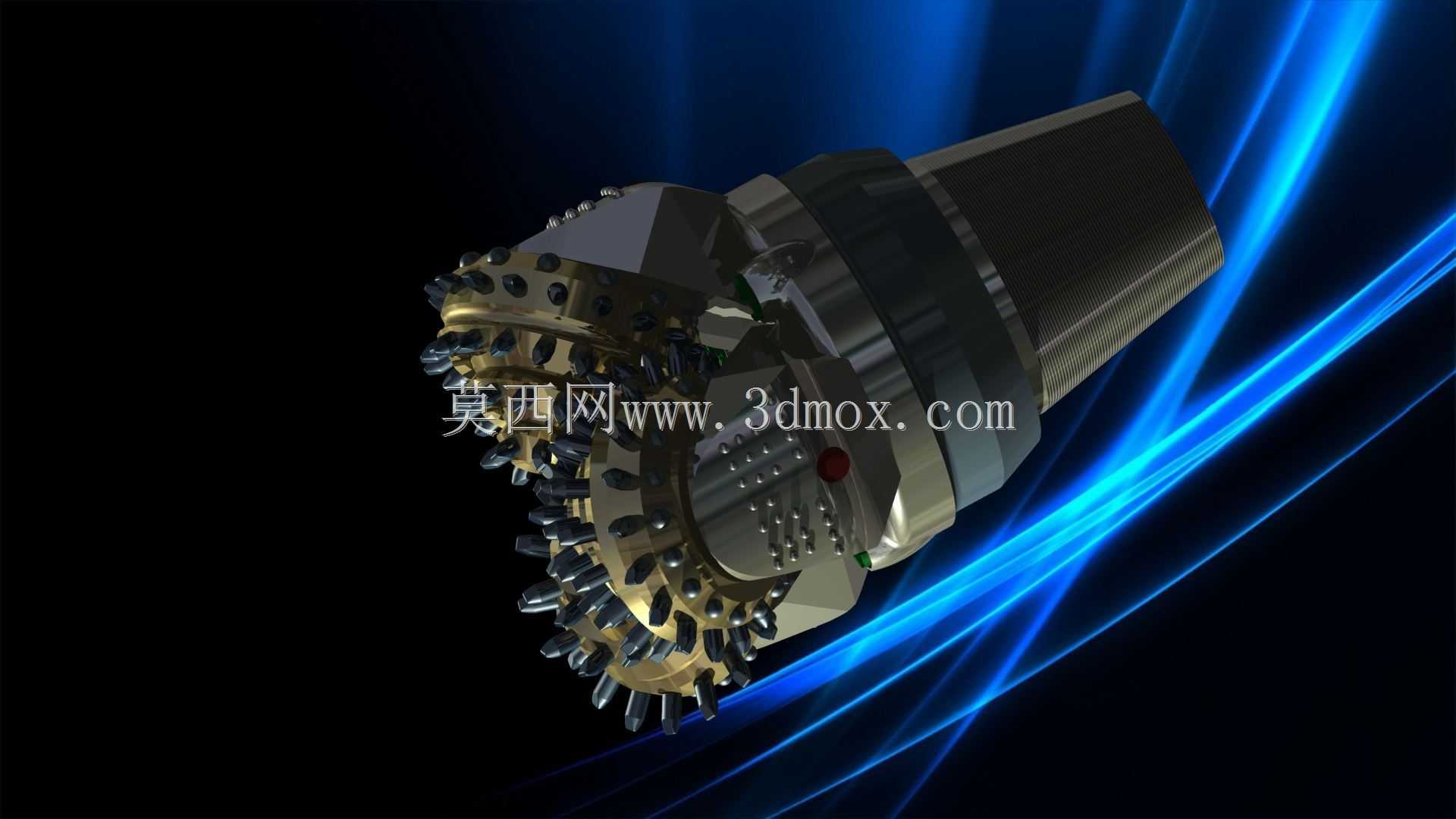

  在油气钻井、地质勘探、矿山开采的硬地层钻进作业场景中,牙轮钻头是直接接触岩层完成破岩进尺的核心执行部件,这款三牙轮钻头的三维结构设计,完全围绕硬岩破碎工况的实际受力特性展开,没有冗余的装饰性结构,每一处几何特征都对应实际作业的功能需求。从整体结构来看,钻头采用三牙轮周向均布的布局,三个牙轮掌体分别通过轴承结构与钻头主体连接,牙轮外表面镶嵌的硬质合金齿按照不同的齿形、齿距排布,对应牙轮在公转过程中的自转破岩轨迹,避免齿间重复切削造成的能量损耗,同时保证井底覆盖无盲区。设计过程中首先考虑的是牙轮的轴线偏移量,这个参数直接决定了牙轮在钻进时的滑动剪切作用,针对中硬到坚硬的研磨性地层,偏移量控制在合理区间,既保证牙齿对岩石的压碎冲击效果,

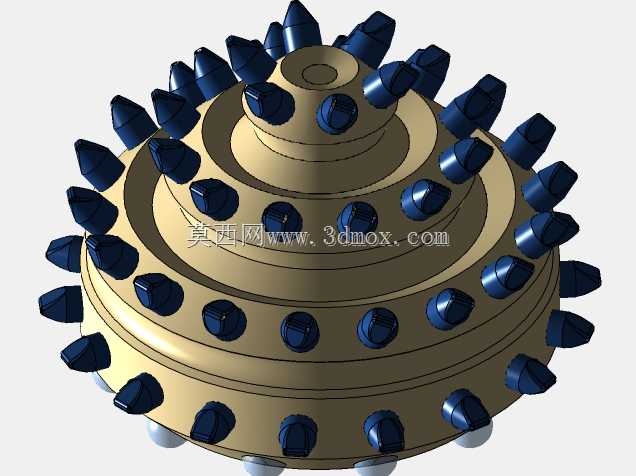

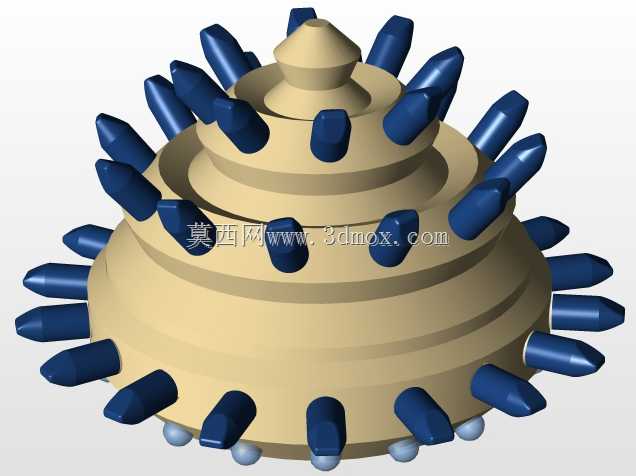

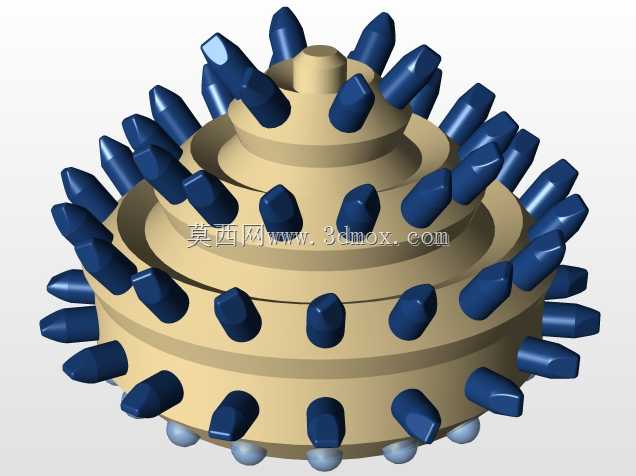

  又能通过适度滑动剪切刮削破碎齿间残留的岩脊,避免单纯冲击破岩形成的齿坑凸起造成钻头蹩跳。牙轮上的合金齿排布按照牙轮的不同部位做了差异化设计:牙轮顶部的内排齿采用较大的球形齿,承受钻进时的主要轴向冲击载荷,齿的伸出高度更高,保证在硬地层中能够有效吃入岩石;牙轮外缘的外排齿采用略带锥度的楔形齿,一方面承担径向的井壁修整作用,保证井径规则,另一方面抵抗钻进过程中可能出现的横向振动带来的冲击,避免齿根断裂。掌体的流道设计直接关联钻井液的喷射效果,三个喷嘴的安装位置分别对准三个牙轮的间隙区域,钻井液从喷嘴高速喷出后,能够直接冲刷牙轮表面和齿间缝隙,及时带走破碎的岩屑,避免岩屑重复研磨造成牙齿和掌体的磨损,

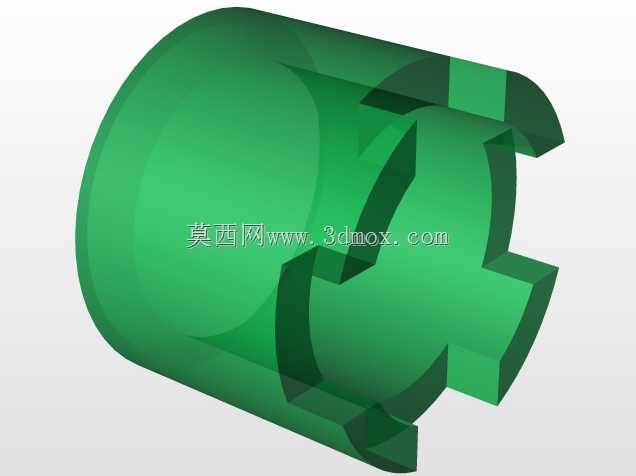

  同时高速流动的钻井液能够带走轴承摩擦产生的热量,降低轴承工作温度,延长密封件的使用寿命。轴承系统采用了复合滑动轴承结构,轴颈表面的硬化层厚度按照实际接触应力做了匹配设计,牙轮内孔的轴承衬层采用减摩材料,能够承受钻进过程中高达数十吨的轴向钻压和冲击载荷,密封结构的沟槽尺寸严格按照橡胶密封圈的压缩率要求设计,保证在高压钻井液环境下,钻井液中的固相颗粒不会侵入轴承内部造成磨粒磨损,同时轴承腔内的润滑脂不会泄漏,维持长期的润滑效果。钻头的上部连接螺纹采用标准的石油钻杆连接扣型,螺纹的锥度、螺距、牙型高度完全符合行业连接标准,能够直接与现场常用的钻具组合匹配,不需要额外的转换接头,螺纹根部的退刀槽做了圆弧过渡处理,

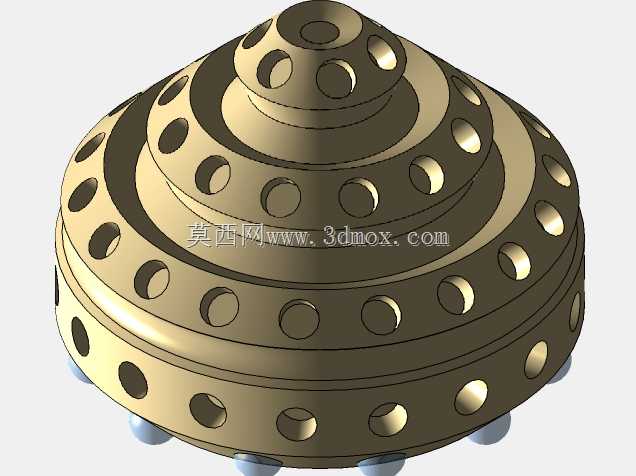

  避免应力集中造成的螺纹根部断裂,台肩面的平面度和粗糙度满足密封承压要求,保证连接后在高压钻井液循环过程中不会出现刺漏。从安装边界来看,钻头的最大外径严格匹配对应井眼的尺寸要求,三个牙轮完全张开后的外径不超过设计井径,同时牙轮掌背的保径面堆焊了硬质合金耐磨层,在井壁摩擦过程中能够抵抗磨损,避免钻头外径过快缩小造成井径缩小,影响后续下套管作业。在三维建模过程中,所有的配合面都预留了合理的装配间隙,牙轮与掌体轴颈之间的轴承间隙按照热膨胀量做了补偿,避免井下高温环境下零件膨胀造成轴承抱死;牙齿与牙轮齿孔的过盈配合量按照合金齿的压装要求设定,保证在高频冲击下牙齿不会从齿孔中脱落,同时压装应力不会超过牙轮基体材料的屈服强度,避免齿孔开裂。水眼的安装座采用标准的喷嘴安装接口,能够根据不同的钻井排量和地层特性更换不同直径的喷嘴,调整钻井液的喷射速度,满足不同工况的水力参数要求。牙轮掌的背角设计充分考虑了钻头的造斜特性,在定向钻井作业中,能够配合井下动力钻具完成井眼轨迹的调整,不会因为掌背与井壁的摩擦过大造成工具面不稳定。整个模型的几何特征完全还原了实际产品的加工工艺要求,所有的棱角处都做了符合加工要求的倒角或圆角,没有无法加工的尖锐内角,轴承油路的通道完全贯通,能够保证润滑脂在装配过程中充满整个轴承腔,不存在流动死区。
