Ender3Pro直驱式挤出机构适配组件

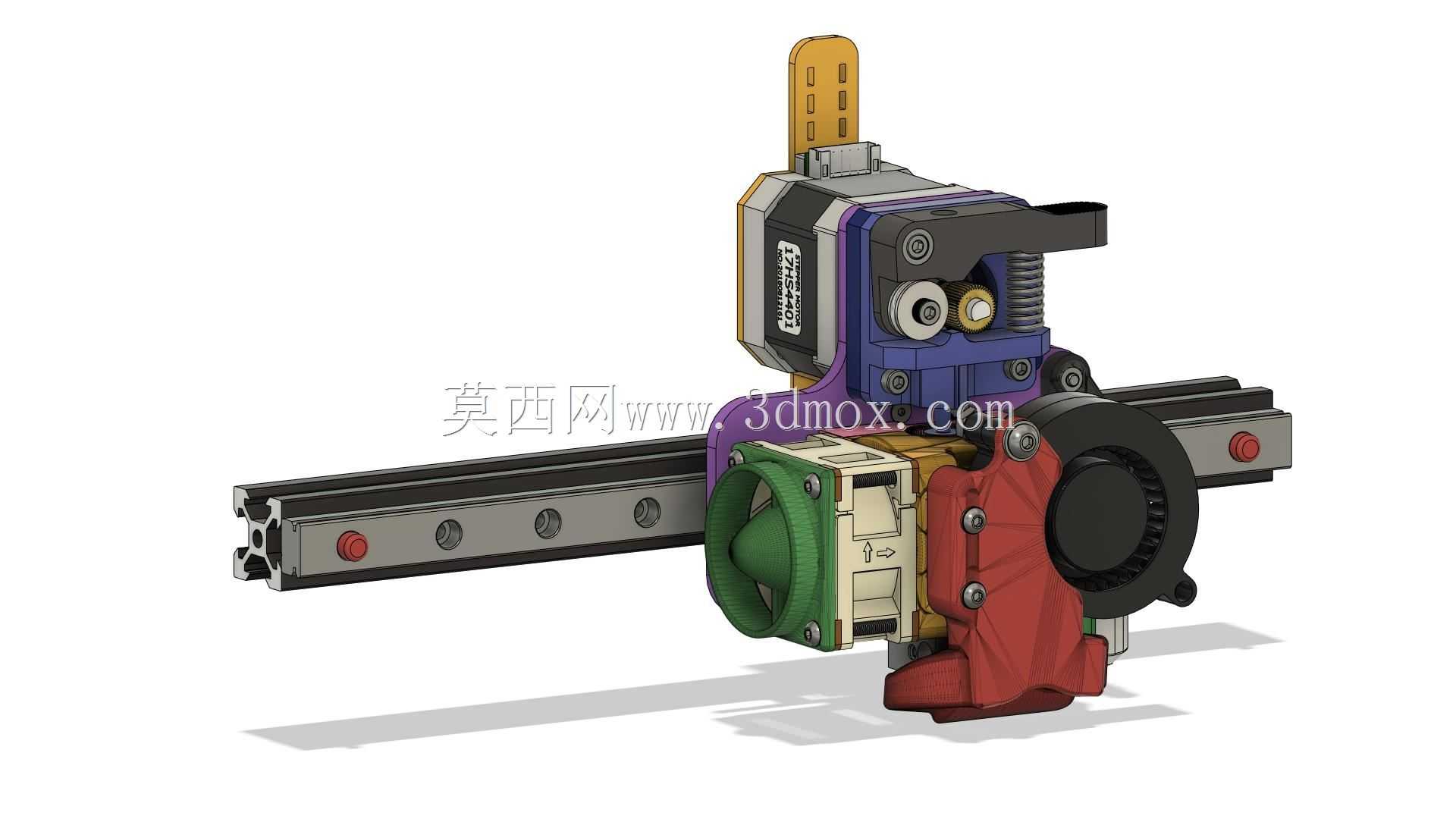

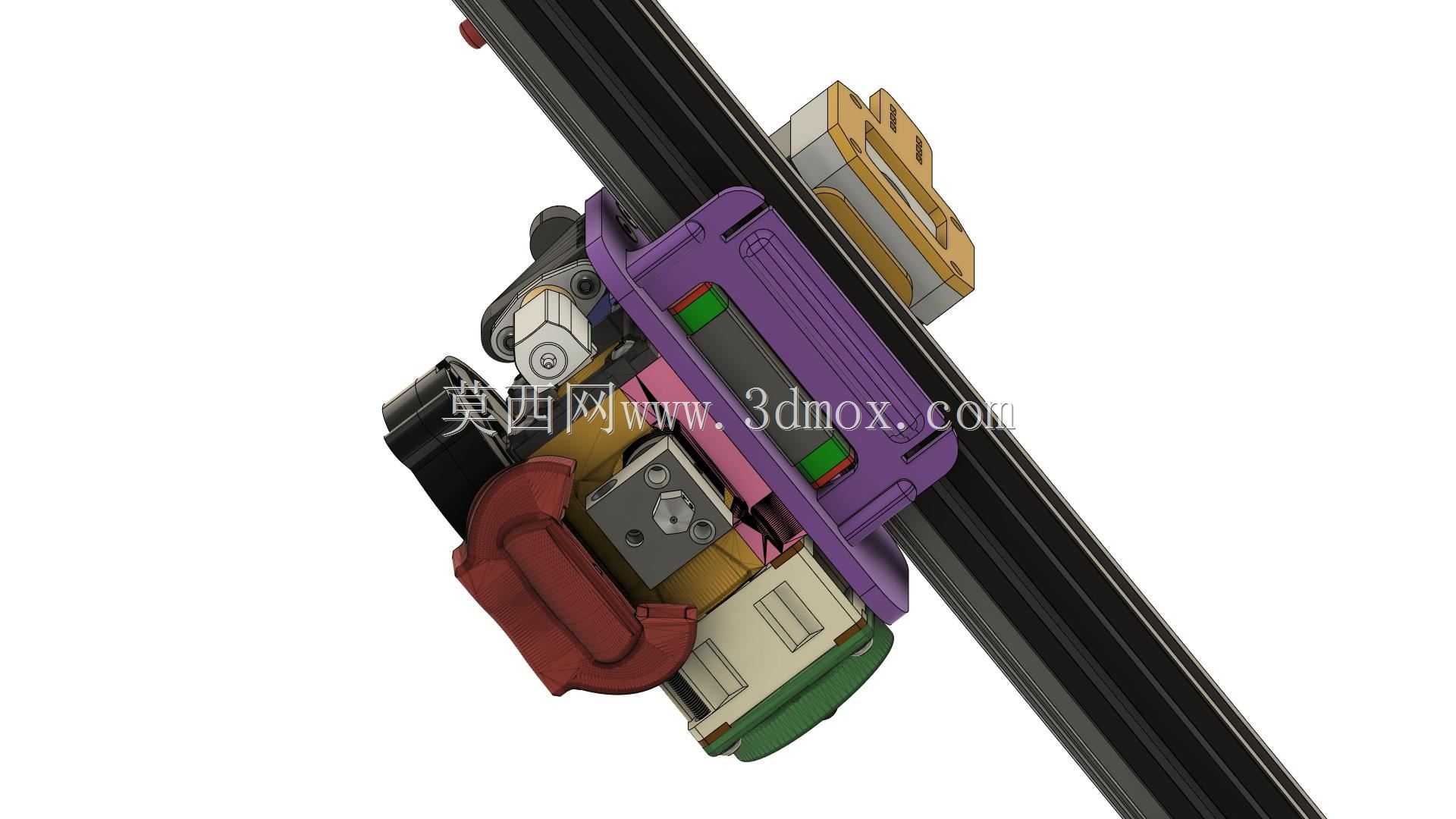

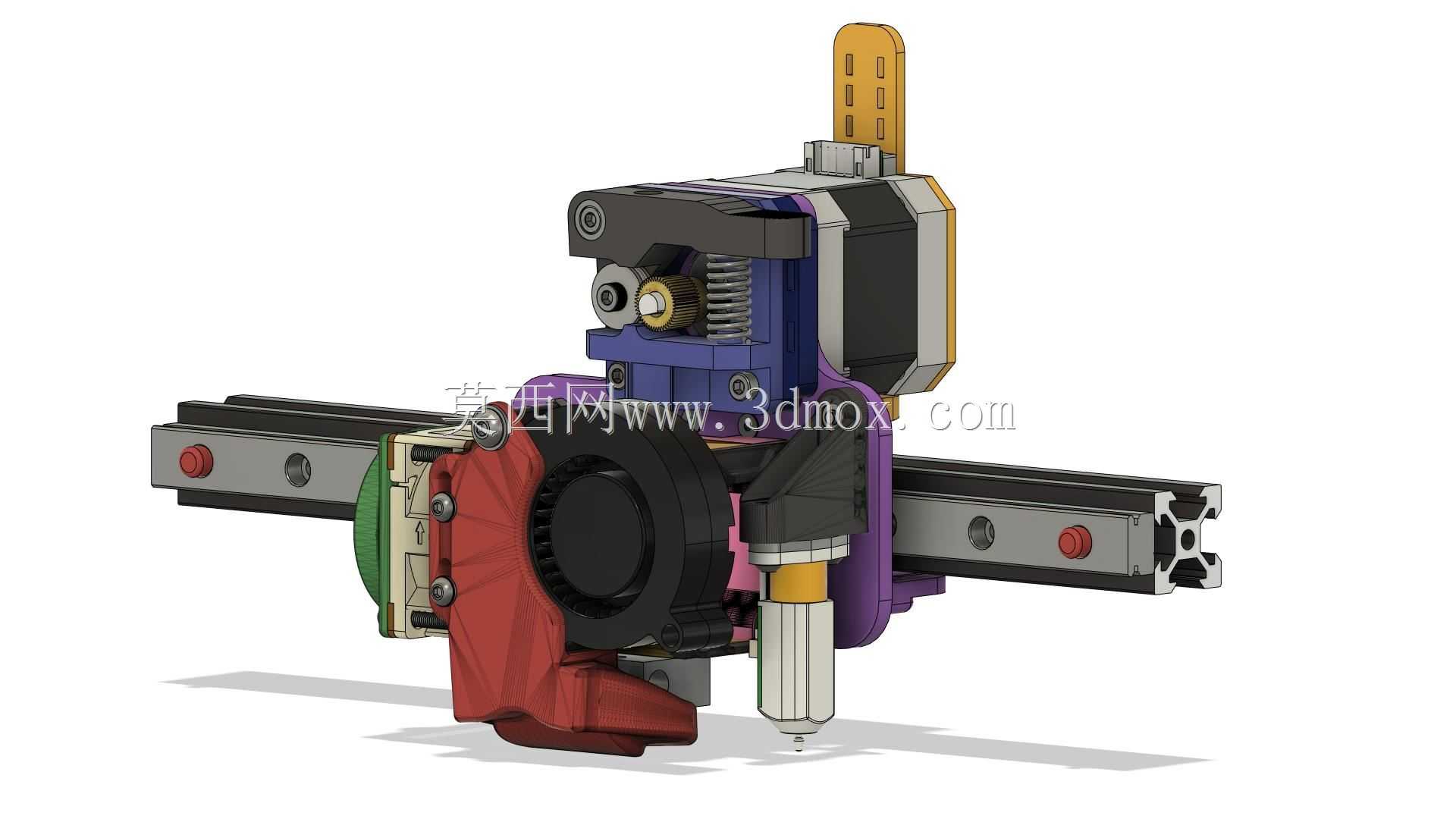

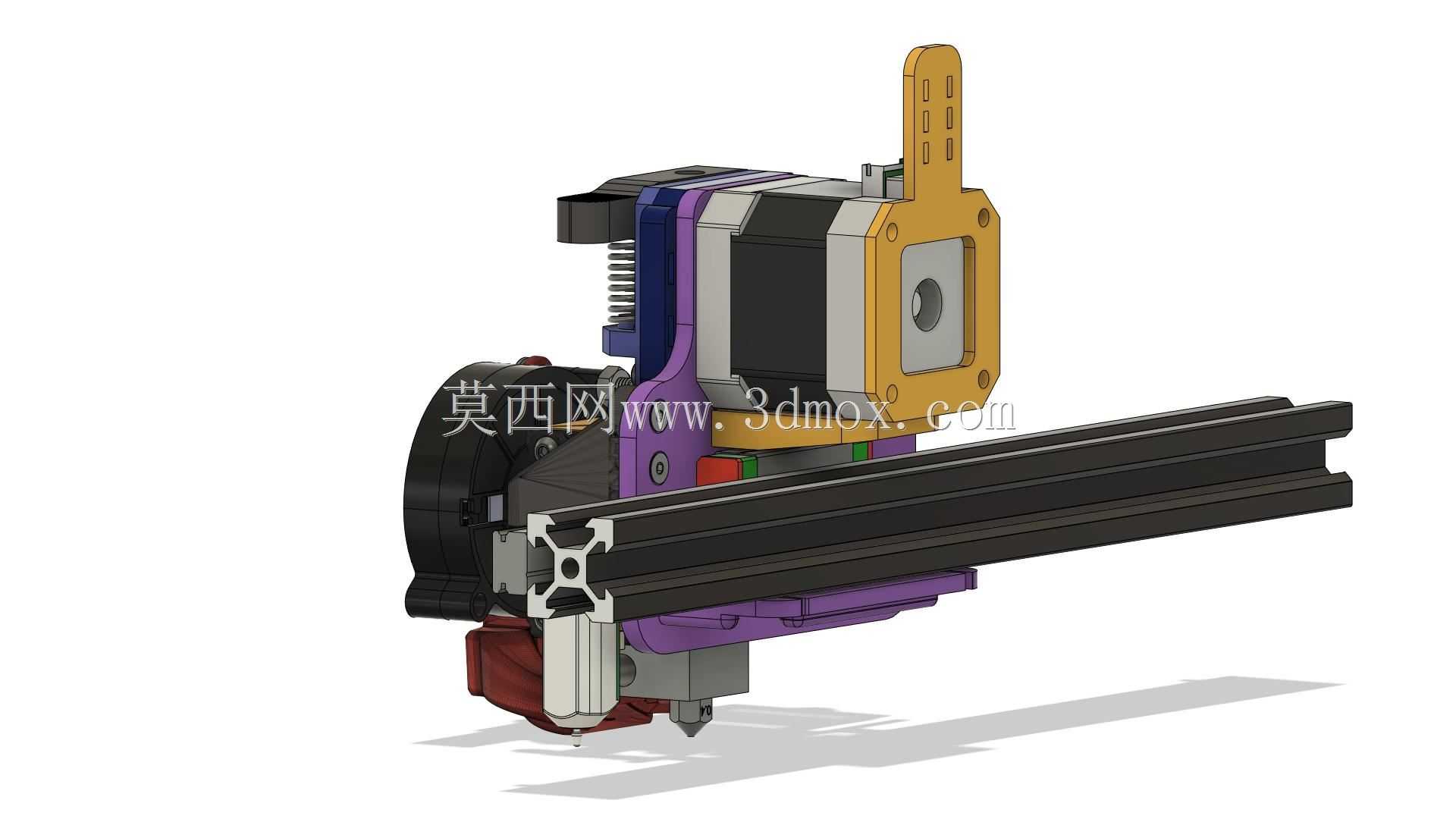

　　这套适配Ender3系列机型的直驱挤出组件，核心应用场景是桌面级FDM熔融沉积成型3D打印机的X轴运动端改造，解决原有远程送料结构在柔性耗材输送过程中阻力大、回抽精度不足、出料迟滞的实际生产痛点，尤其适配TPU、TPE这类低硬度柔性耗材的连续打印作业，同时兼容常规PLA、ABS、PETG等刚性耗材的稳定送料需求。从实际设备用途来看，该组件直接集成在X轴线性导轨的滑座上，将送料驱动轮与加热喷嘴的距离压缩到最短路径，取消了原有远程送料的长程鲍登管结构，从机械结构层面减少耗材在输送路径中的弯折余量与压缩形变空间，让送料步进电机的转动扭矩直接作用于耗材进料端，大幅提升回抽动作的响应速度与送料精度，减少打印过程中的拉丝、漏料、耗材堵头故障概率。在功能特性设计上，组件整合了送料驱动机构、耗材冷却风道、喷嘴安装位、限位触发结构、导轨安装接口多个功能模块，送料压臂采用可开合的弹性压紧结构，压合力度可通过调节螺钉适配不同直径、不同硬度的耗材，压合接触面做了防滑齿形处理，避免耗材送进过程中出现打滑丢步问题；冷却风道采用环形导流结构，将散热风扇的气流均匀导向喷嘴下方的耗材成型区域，保证刚挤出的熔融耗材快速冷却定型，减少悬垂结构打印时的垂流变形；组件上预留的BL Touch自动调平传感器安装位，可直接适配常规自动调平配件的加装，不需要额外打孔或者制作转接支架，降低改造的加工门槛。设计思路上完全围绕现有Ender3机型的原有安装边界做适配开发，

　　没有改动设备原有X轴线性导轨的安装尺寸与滑座连接孔位，所有安装孔位的位置度公差控制在0.1mm以内，用户改造时不需要对原有设备的机架、导轨、运动组件做任何切削、钻孔类二次加工，只需要拆除原有远程送料的喷头组件，将该组件通过对应螺钉直接固定在X轴滑座上，接好步进电机线、加热棒线、热敏电阻线、风扇接线即可完成装配，装配过程中仅需要注意将送料齿轮的啮合位置对准耗材进料通道中心，压合力度调整到耗材可以顺畅手动推送无卡滞、送料时无打滑即可。从安装边界与尺寸适配来看，组件整体在X轴滑座上的安装轮廓完全避开原有设备的X轴行程限位位置，不会压缩原有设备的有效打印幅面，组件底部喷嘴的安装高度与原有喷嘴的基准安装高度保持一致，

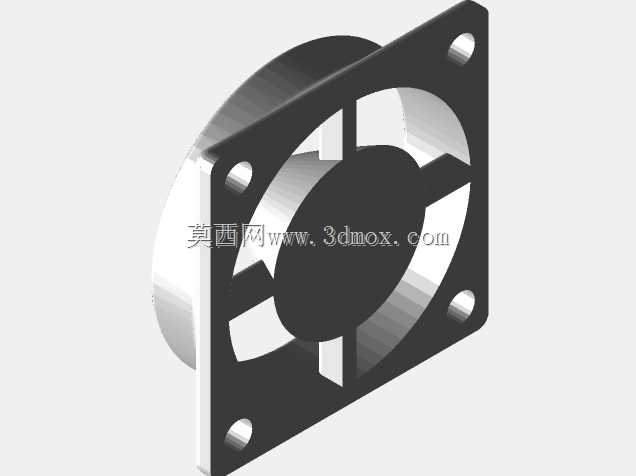

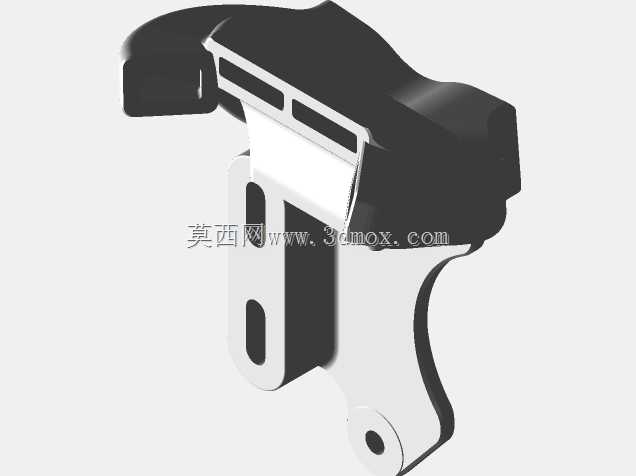

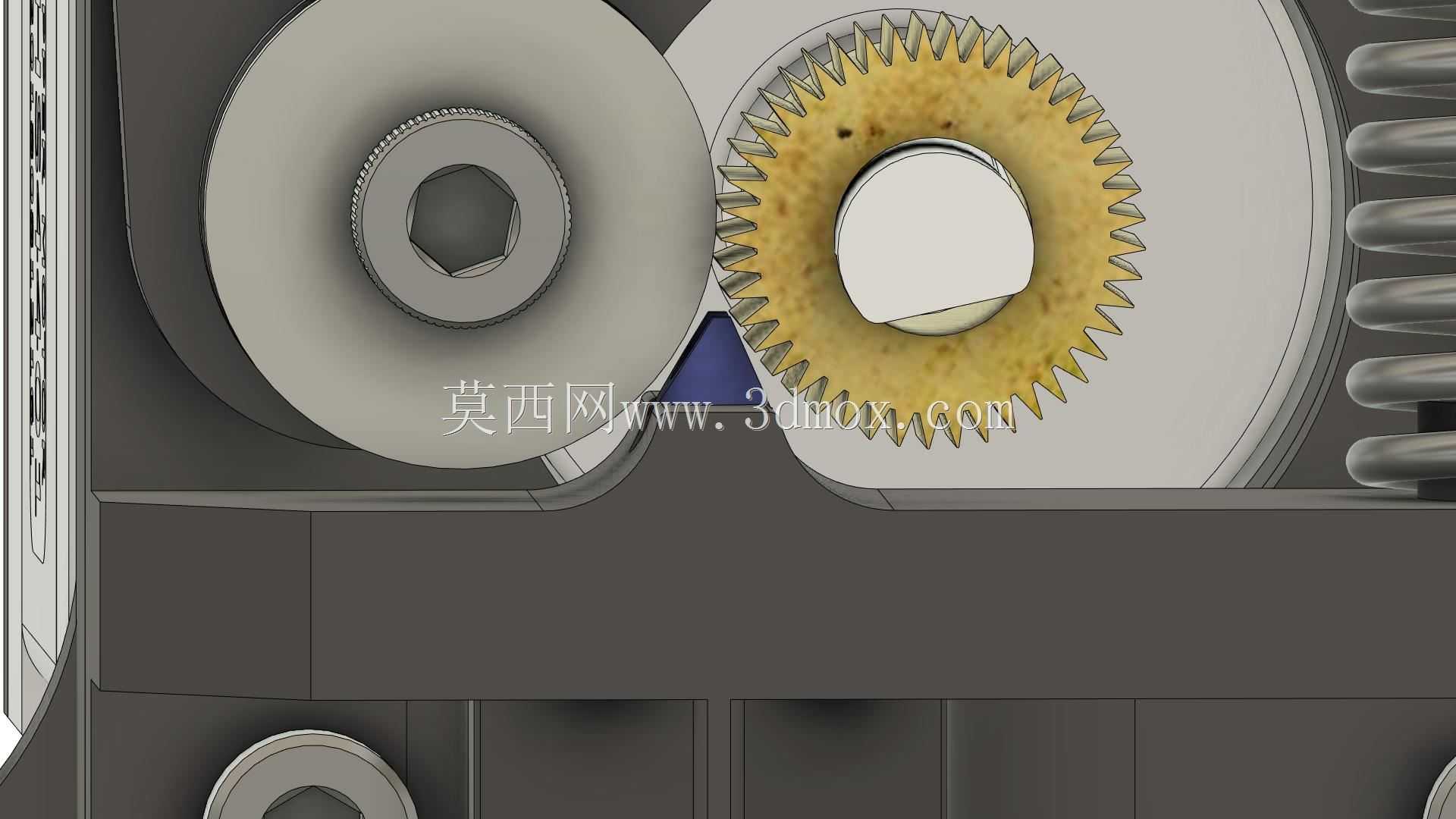

　　更换组件后不需要重新调整Z轴的限位开关触发位置，仅需要做一次自动调平即可正常开始打印作业；送料机构的进料口位置做了倒角导向处理，穿入耗材时不需要刻意对准即可顺畅插入送料轮啮合位置，日常更换耗材的操作流程与原有设备操作逻辑完全一致，不需要额外学习新的操作步骤。针对柔性耗材打印的特殊需求，组件的送料路径做了全封闭无间隙设计，从送料轮到喷嘴喉管的整个路径没有多余的空腔，避免柔性耗材在送进过程中因为受压弯折卡在路径空腔内造成堵料，送料轮采用双齿轮咬合结构，增大与耗材的接触摩擦力，即使是硬度90A以下的超软TPU耗材，也可以实现稳定匀速送料，不会出现送料顿挫导致的打印层厚不均问题。组件上集成的散热风道经过流道优化，在风扇转速不变的前提下，

　　出风口的风速均匀度提升40%以上，可有效降低打印小尺寸模型时的喷嘴余热导致的层间错位问题，风道的安装采用卡扣加单螺钉固定，日常维护清理风道内的打印残留碎屑时，不需要完全拆除整个喷头组件，松开固定螺钉即可取下风道做清理作业。组件的所有结构件都可采用常规3D打印工艺制作，零件壁厚均设置在2mm以上，关键受力位置如压臂转轴、导轨安装孔位做了局部加厚处理，保证长期往复运动下的结构强度，不会因为持续振动出现连接松动或者结构断裂问题；所有运动配合位置如压臂转轴孔、送料轮安装位都预留了合理的装配间隙，不需要额外做打磨处理即可顺畅装配，适配常规标准件的选型，所有用到的螺钉、弹簧、轴承、送料轮都是3D打印机改装的通用标准配件，用户更换易损件时不需要定制特殊规格零件，降低后期维护的配件成本。
